Trong lĩnh vực tự động hóa công nghiệp và các ứng dụng hiện đại, cảm biến tiệm cận đóng vai trò cực kỳ quan trọng trong việc phát hiện vật thể mà không cần tiếp xúc trực tiếp. Từ nhà máy sản xuất, dây chuyền đóng gói cho đến thiết bị điện tử thông minh, cảm biến tiệm cận góp phần nâng cao độ chính xác, an toàn và tối ưu hiệu suất vận hành. Trên thị trường hiện nay, cảm biến tiệm cận có nhiều loại như: điện dung, điện cảm, hồng ngoại, siêu âm và từ trường – mỗi loại có nguyên lý hoạt động, đặc điểm và ứng dụng riêng biệt. Bài viết dưới đây H&T Automation sẽ giúp bạn hiểu rõ từng loại cảm biến này để lựa chọn và ứng dụng hiệu quả nhất.

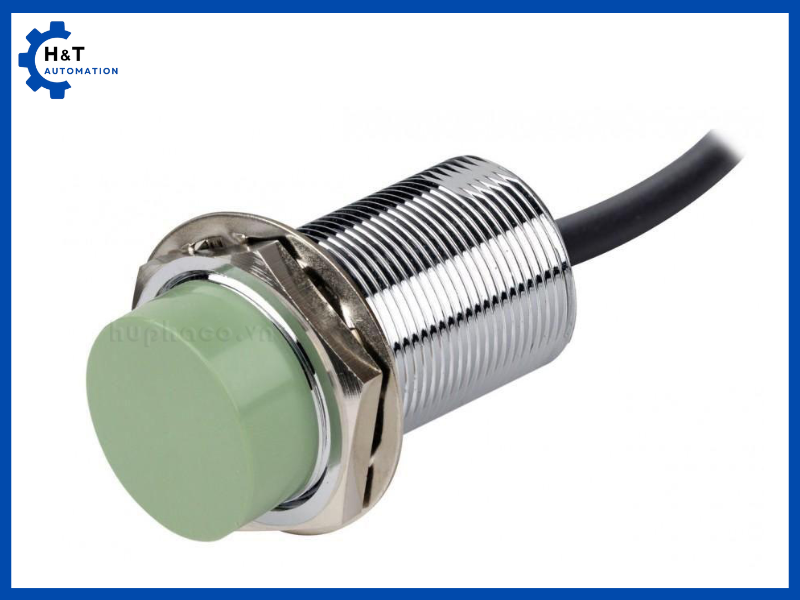

Cảm biến tiệm cận điện dung
Cảm biến tiệm cận điện dung (tiếng Anh: Capacitive Proximity Sensor) là thiết bị được sử dụng để phát hiện sự hiện diện của vật thể trong phạm vi gần mà không cần tiếp xúc trực tiếp. Nhờ khả năng phản ứng với sự thay đổi điện dung khi vật thể tiếp cận, loại cảm biến này rất phù hợp để điều khiển công tắc, giám sát vị trí hoặc kiểm tra vật thể, đặc biệt trong các môi trường đòi hỏi độ chính xác và an toàn cao.
Dựa theo nguyên lý hoạt động, cảm biến tiệm cận có thể được phân loại thành ba nhóm chính:
- Loại dao động tần số cao
- Loại cảm ứng từ
- Loại điện dung tĩnh điện
Trong đó, cảm biến tiệm cận điện dung nổi bật với khả năng phát hiện cả vật liệu kim loại và phi kim (gỗ, nhựa, chất lỏng…).
Đặc điểm nổi bật của cảm biến tiệm cận điện dung
Các đặc tính kỹ thuật vượt trội giúp cảm biến tiệm cận điện dung được sử dụng rộng rãi trong công nghiệp lẫn đời sống, bao gồm:
- Hoạt động không tiếp xúc: Không bị mài mòn, ít bảo trì.
- Tiêu thụ điện năng thấp: Giúp tiết kiệm năng lượng trong vận hành liên tục.
- Tuổi thọ dài: Do không có bộ phận chuyển động cơ học.
- Phù hợp với môi trường khắc nghiệt: Hoạt động ổn định dưới bụi bẩn, độ ẩm cao hoặc nhiệt độ dao động.
- Độ lặp lại và độ chính xác cao: Phù hợp với các ứng dụng yêu cầu giám sát chặt chẽ.
- Tần số phản hồi nhanh: Phát hiện chính xác vật thể di chuyển với tốc độ cao.
Nguyên lý hoạt động của cảm biến tiệm cận điện dung
Nguyên lý cơ bản của cảm biến tiệm cận điện dung dựa trên khả năng phát hiện sự thay đổi điện dung giữa đầu dò của cảm biến và vật thể mục tiêu. Khi không có vật thể, mạch dao động bên trong cảm biến duy trì tần số ổn định. Khi một vật thể tiếp cận, hằng số điện môi thay đổi khiến điện dung tăng lên, từ đó làm thay đổi tần số dao động. Hệ thống điện tử bên trong cảm biến phát hiện sự thay đổi này và đưa ra tín hiệu đầu ra (ON/OFF).
Không giống như cảm biến điện cảm chỉ phát hiện được kim loại, cảm biến điện dung có thể phát hiện được vật liệu phi kim như nhựa, gỗ, nước, thủy tinh… Điều này giúp nó linh hoạt hơn trong nhiều ứng dụng giám sát vật thể có tính chất khác nhau.
Ứng dụng của cảm biến tiệm cận điện dung
Trong công nghiệp
- Phát hiện mức chất lỏng trong bồn chứa hoặc thùng đựng.
- Đếm sản phẩm trên băng chuyền sản xuất.
- Kiểm tra chất lượng sản phẩm, phát hiện các sản phẩm lỗi hoặc thiếu hụt chi tiết.
Tự động hóa dây chuyền, đảm bảo kiểm soát vị trí và trình tự hoạt động.
Trong đời sống
- Cảm biến cho cửa tự động (trong thang máy, siêu thị…).
- Đèn cảm ứng tự động bật tắt theo sự hiện diện của con người.
- Ứng dụng trong thiết bị điện tử như điện thoại thông minh, xe ô tô, hệ thống kiểm soát an ninh…
Cảm biến tiệm cận cảm ứng từ – Cảm biến tiệm cận điện cảm
Cảm biến tiệm cận cảm ứng từ, còn gọi là cảm biến tiệm cận điện cảm (Inductive Proximity Sensor), là một thiết bị có khả năng phát hiện vật thể kim loại ở khoảng cách gần mà không cần tiếp xúc. Cảm biến này hoạt động dựa trên nguyên lý điện cảm, sử dụng hiện tượng dòng điện xoáy được sinh ra trong vật thể kim loại để xác định sự hiện diện của chúng.
Loại cảm biến này đặc biệt hiệu quả khi phát hiện các vật thể bằng sắt, thép hoặc các kim loại có từ tính, đặc biệt là các vật thể bằng thép mềm có độ dày từ 1mm trở lên.
Cấu tạo và phân loại cảm biến điện cảm
Một cảm biến tiệm cận điện cảm điển hình bao gồm 4 bộ phận chính:
- Cuộn dây và lõi ferit – tạo ra từ trường dao động.
- Mạch dao động – tạo sóng cao tần để hình thành trường điện từ.
- Bộ kích Schmitt – chuyển tín hiệu analog thành tín hiệu số đầu ra.
- Bộ khuếch đại đầu ra – xuất tín hiệu đến thiết bị điều khiển.
Phân loại cảm biến cảm ứng theo thiết kế:
- Loại không che chắn (Unshielded):
Trường điện từ được phát ra mở rộng ra nhiều hướng. Khoảng cách phát hiện lớn hơn nhưng dễ bị ảnh hưởng bởi môi trường xung quanh. - Loại có che chắn (Shielded):
Trường điện từ được giới hạn phía trước đầu cảm biến nhờ lớp chắn từ. Hoạt động ổn định hơn trong môi trường hẹp, gần vật kim loại khác.
Nguyên lý hoạt động của cảm biến tiệm cận cảm ứng từ
Nguyên lý của cảm biến điện cảm dựa trên hiện tượng dòng điện xoáy (Eddy Current). Khi cuộn dây trong cảm biến phát ra trường điện từ dao động, nếu một vật thể kim loại đi vào vùng trường này, các dòng điện xoáy sẽ được sinh ra trong vật thể đó.
Các dòng điện xoáy này tiêu tán năng lượng của trường dao động, làm giảm biên độ dao động trong mạch. Cảm biến phát hiện sự thay đổi này và kích hoạt tín hiệu đầu ra. Nhờ hoạt động dựa trên trường điện từ, cảm biến tiệm cận cảm ứng từ có khả năng hoạt động bền bỉ và ổn định trong các môi trường chứa bụi, dầu hoặc nhiễu sáng – nơi cảm biến quang có thể bị hạn chế.
Ứng dụng của cảm biến tiệm cận cảm ứng từ
Cảm biến cảm ứng từ được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng phát hiện chính xác và không tiếp xúc.
Trong sản xuất và tự động hóa:
- Kiểm tra sự hiện diện của chi tiết kim loại trong dây chuyền lắp ráp.
- Định vị các chi tiết cơ khí trong robot công nghiệp hoặc máy CNC.
- Giám sát vị trí piston trong xy lanh thủy lực hoặc khí nén.
- Phát hiện vật thể kim loại trên băng chuyền, hỗ trợ đóng gói và phân loại.
Trong ngành ô tô:
- Phát hiện vị trí và trạng thái đóng/mở của các linh kiện kim loại.
- Kiểm soát chính xác khi lắp ráp bộ phận như hộp số, trục khuỷu, xi-lanh.
Trong đóng gói và vận chuyển:
- Theo dõi chuyển động của sản phẩm kim loại qua các băng tải.
- Kiểm soát logic cho hệ thống phân loại sản phẩm.

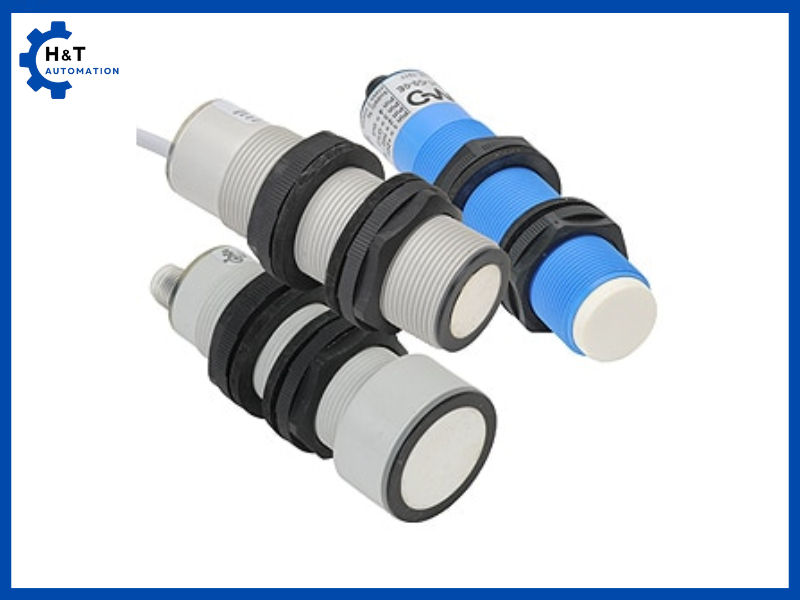

Cảm biến tiệm cận siêu âm
Cảm biến tiệm cận siêu âm (Ultrasonic Proximity Sensor) là thiết bị phát hiện vật thể trong phạm vi gần thông qua việc sử dụng sóng siêu âm. Khác với các loại cảm biến dựa trên tín hiệu điện từ hay ánh sáng, cảm biến siêu âm sử dụng âm thanh tần số cao để xác định khoảng cách và sự hiện diện của vật thể, đặc biệt hiệu quả với cả vật thể kim loại và phi kim (nhựa, thủy tinh, gỗ…).
Cảm biến này hoạt động bằng cách phát ra sóng siêu âm từ đầu dò. Khi sóng này chạm vào vật thể, nó sẽ phản xạ trở lại đầu cảm biến. Dựa vào thời gian phản hồi, cảm biến tính toán được khoảng cách giữa nó và vật thể đó.

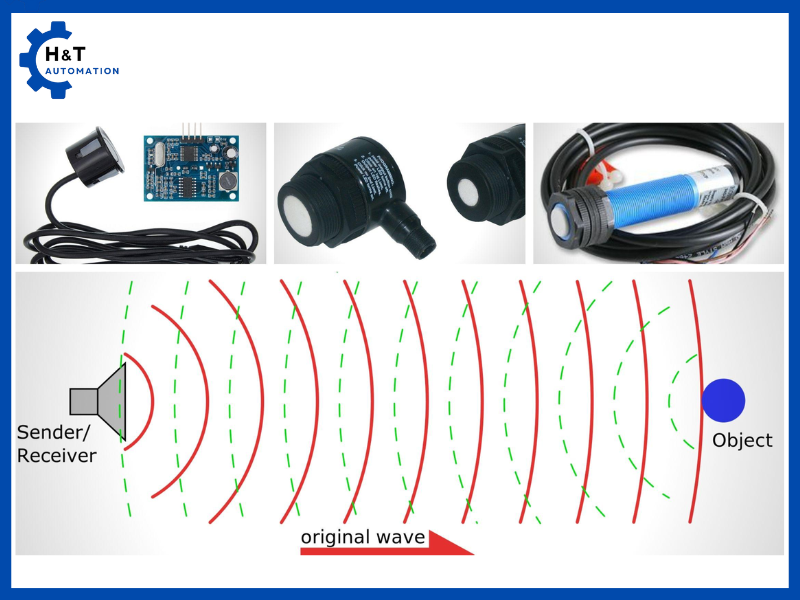

Nguyên lý hoạt động của cảm biến tiệm cận siêu âm
Cảm biến siêu âm hoạt động theo nguyên tắc phát – thu tín hiệu dựa trên sóng âm thanh tần số cao (thường từ 40kHz trở lên):
- Giai đoạn phát: Bộ phát (Transducer) trong cảm biến phát ra sóng siêu âm về phía trước.
- Giai đoạn phản xạ: Khi sóng siêu âm gặp vật thể, chúng sẽ bị phản xạ trở lại.
- Giai đoạn nhận và xử lý:Bộ thu nhận sóng phản xạ, cảm biến tính toán thời gian từ khi phát đến khi nhận được tiếng vang.
Ưu điểm và nhược điểm
Ưu điểm:
- Phát hiện được vật thể dù màu sắc, vật liệu và bề mặt khác nhau
- Không bị ảnh hưởng bởi ánh sáng, bụi hoặc khói
- Có thể tính toán chính xác khoảng cách đến vật thể
- Không tiếp xúc – giảm mài mòn và tăng tuổi thọ
Nhược điểm:
- Không phù hợp trong môi trường nhiễu âm cao hoặc nhiệt độ quá cao/thấp
- Không phát hiện tốt vật liệu quá mềm hoặc hấp thụ âm thanh (bông, vải…)
- Vùng mù cần được cân nhắc khi thiết kế hệ thống
Ứng dụng của cảm biến tiệm cận siêu âm
Cảm biến siêu âm được sử dụng rộng rãi trong các lĩnh vực công nghiệp và đời sống nhờ tính linh hoạt và độ tin cậy cao:
Trong công nghiệp:
- Đếm sản phẩm (chai lọ, hộp giấy…) trên băng chuyền
- Kiểm tra mức chất lỏng hoặc chất rắn trong silo, bồn chứa
- Phân loại sản phẩm bằng hệ thống cảm biến đa điểm
- Định vị vật thể trong dây chuyền sản xuất
- Phát hiện vật cản trong robot hoặc xe AGV
Trong đời sống:
- Cảm biến lùi ô tô, hỗ trợ đỗ xe an toàn
- Phát hiện người trong các hệ thống đèn tự động
- Hệ thống chống va chạm trong robot vệ sinh
- Kiểm soát rác thải trong các xe thu gom rác thông minh
- Ứng dụng trong logistics, ví dụ: phát hiện pallet trong kho hoặc xe nâng
Cảm biến tiệm cận hồng ngoại
Cảm biến tiệm cận hồng ngoại (Infrared Proximity Sensor) là thiết bị dùng để phát hiện vật thể trong phạm vi gần mà không cần tiếp xúc, thông qua việc sử dụng tia hồng ngoại. Cảm biến này hoạt động bằng cách phát ra một chùm tia hồng ngoại và đo cường độ ánh sáng phản xạ từ vật thể quay trở lại. Từ đó, thiết bị xác định được sự hiện diện cũng như khoảng cách đến vật thể đó.
Khác với cảm biến siêu âm hay cảm ứng từ, cảm biến hồng ngoại có thể phát hiện cả vật thể có tính phản xạ ánh sáng như da người, thủy tinh, vải, giấy, nhựa…
Nguyên lý hoạt động của cảm biến tiệm cận hồng ngoại
Một cảm biến tiệm cận hồng ngoại thông thường gồm hai thành phần chính:
- Bộ phát (IR LED): phát ra bức xạ hồng ngoại không nhìn thấy bằng mắt thường.
- Bộ thu (IR photodiode hoặc phototransistor): phát hiện tia phản xạ trở lại từ vật thể.
Khi tia hồng ngoại phát ra gặp vật thể phía trước, nó bị phản xạ lại và được bộ thu phát hiện. Cường độ tín hiệu phản hồi sẽ tỷ lệ thuận với khoảng cách và tính chất bề mặt vật thể. Mạch xử lý sẽ căn cứ vào sự thay đổi tín hiệu để đưa ra trạng thái ON/OFF hoặc đo khoảng cách tương đối.
Phân loại cảm biến tiệm cận hồng ngoại
1. Cảm biến hồng ngoại chủ động (Active IR Sensor)
- Bao gồm cả bộ phát và bộ thu IR.
- Phát hiện vật thể dựa trên tín hiệu phản xạ hoặc chắn tia.
- Gồm hai kiểu phổ biến:
- Cảm biến phản xạ: phát hiện sự thay đổi cường độ phản xạ từ bề mặt vật thể.
- Cảm biến chùm tia (beam break): phát hiện khi vật thể cắt ngang chùm tia hồng ngoại giữa đầu phát và đầu thu.
Ưu điểm:
- Nhạy với nhiều loại vật thể (kể cả không có từ tính hoặc không dẫn điện).
- Dễ lắp đặt, giá thành thấp.
2. Cảm biến hồng ngoại thụ động (PIR – Passive Infrared Sensor)
- Chỉ có bộ thu IR, không phát ra tia.
- Phát hiện bức xạ nhiệt tự nhiên phát ra từ người, động vật hoặc thiết bị nóng.
- Được sử dụng chủ yếu trong:
- Hệ thống báo động, an ninh.
- Đèn chiếu sáng tự động.
- Điều khiển thiết bị trong nhà thông minh.
Nguyên lý hoạt động PIR:
- Khi một nguồn nhiệt (ví dụ con người) di chuyển qua vùng quét, cảm biến phát hiện sự thay đổi mức bức xạ và xuất tín hiệu điều khiển.
Ứng dụng của cảm biến tiệm cận hồng ngoại
Nhờ tính năng phát hiện nhanh, không tiếp xúc và hoạt động trong nhiều điều kiện môi trường, cảm biến hồng ngoại được ứng dụng rộng rãi trong công nghiệp, dân dụng và nghiên cứu khoa học.
Ứng dụng trong công nghiệp:
- Đồng bộ tốc độ động cơ
- Kiểm soát nhiệt độ từ xa bằng phương pháp đo không tiếp xúc
- Thiết bị đo độ ẩm, phân tích khí trong môi trường đặc biệt
- Cảm biến IR cho máy đo mức chất lỏng hoặc bụi
- Kiểm tra vật thể siêu nhỏ hoặc dễ biến dạng không thể dùng cảm biến vật lý
Ứng dụng trong đời sống và nghiên cứu:
- Thiết bị hình ảnh hồng ngoại (camera nhiệt)
- Nhiệt kế bức xạ đo thân nhiệt không tiếp xúc
- Thiết bị điều khiển từ xa (TV, máy lạnh…)
- Cảm biến đèn tự động, đèn bật khi có người
- Ứng dụng trong khí tượng, phân tích nước, đo môi trường
Ưu điểm và hạn chế của cảm biến hồng ngoại
Ưu điểm:
- Phát hiện không tiếp xúc, an toàn cho vật thể nhạy cảm.
- Không bị ảnh hưởng bởi nhiễu điện từ hoặc ánh sáng môi trường.
- Kích thước nhỏ gọn, dễ tích hợp.
- Giá thành hợp lý.
Hạn chế:
- Hiệu quả hoạt động phụ thuộc vào mức độ phản xạ của vật thể.
- Dễ bị ảnh hưởng bởi nhiệt độ môi trường (với PIR).
- Không phát hiện chính xác trong môi trường có khói dày, bụi bẩn hoặc tia hồng ngoại nhiễu.
Kết luận
Cảm biến tiệm cận là giải pháp quan trọng trong việc tự động hóa và giám sát không tiếp xúc. Mỗi loại cảm biến – từ điện dung, điện cảm, siêu âm đến hồng ngoại và từ trường – đều có ưu nhược điểm và ứng dụng riêng biệt, phù hợp với từng môi trường và yêu cầu kỹ thuật.
Việc lựa chọn đúng loại cảm biến tiệm cận không chỉ nâng cao hiệu quả vận hành mà còn giảm thiểu sai số, kéo dài tuổi thọ thiết bị và tăng tính tự động cho hệ thống. Hãy cân nhắc kỹ về môi trường làm việc, vật thể cần phát hiện và khoảng cách mong muốn để chọn đúng thiết bị cho ứng dụng của bạn.
