Trong thời đại công nghiệp hóa, tự động hóa và xe hơi thông minh, việc hàng loạt thiết bị phải “trò chuyện” với nhau một cách chính xác, nhanh chóng và đáng tin cậy không còn là điều xa lạ. Từ ngành công nghiệp ô tô, sản xuất robot, máy CNC, cho tới hệ thống y tế hay tòa nhà thông minh, tất cả đều đòi hỏi một phương thức truyền thông tối ưu, giúp thiết bị chia sẻ dữ liệu mà không cần những kết nối phức tạp và đắt đỏ. Và đó chính là lúc cái tên CAN Bus – Controller Area Network Bus – trở thành tâm điểm. Giao thức này không chỉ thay đổi cách các thiết bị điện tử giao tiếp, mà còn đặt nền móng cho nhiều công nghệ tự động hóa hiện đại. Vậy CAN/CAN Bus là gì? Cơ chế hoạt động của nó ra sao? Tại sao nó được ưu ái đến vậy trong thế giới công nghiệp? Bài viết này sẽ đưa bạn khám phá chi tiết từ gốc đến ngọn về giao thức CAN Bus.
CAN Bus là gì?
CAN Bus, hay Controller Area Network Bus, là một chuẩn giao tiếp nối tiếp (serial communication protocol) được phát triển bởi hãng Bosch của Đức vào đầu những năm 1980. Lúc ấy, ngành công nghiệp xe hơi đang bùng nổ về mặt công nghệ, khiến số lượng các ECU (Electronic Control Units – các hộp điều khiển điện tử) trong xe tăng lên nhanh chóng. Mỗi ECU điều khiển một chức năng riêng biệt như động cơ, hệ thống phanh, túi khí, điều hòa… Nếu cứ phải dùng dây nối riêng giữa từng bộ phận, số lượng dây dẫn trong xe sẽ trở nên khổng lồ, vừa tốn chi phí, vừa khiến quá trình bảo trì, lắp đặt phức tạp. CAN Bus được sinh ra để giải quyết bài toán đó: cho phép tất cả các ECU cùng kết nối lên một “đường dây chung”, và giao tiếp với nhau qua những thông điệp truyền đi trên mạng này.
Điểm đặc biệt của CAN Bus là nó không hoạt động kiểu địa chỉ thiết bị cụ thể, giống như “thiết bị A nói với thiết bị B”, mà thay vào đó, mọi dữ liệu được truyền dưới dạng các frame (khung dữ liệu), trong đó quan trọng nhất là một “identifier” – định danh thông điệp. Các thiết bị trên mạng CAN Bus sẽ liên tục lắng nghe luồng dữ liệu chạy trên bus, và chỉ phản hồi nếu nhận thấy identifier phù hợp với chức năng của mình. Nói cách khác, dữ liệu được phân phối theo nội dung, không theo địa chỉ cụ thể của thiết bị.
Nguyên lý hoạt động và kiến trúc CAN Bus

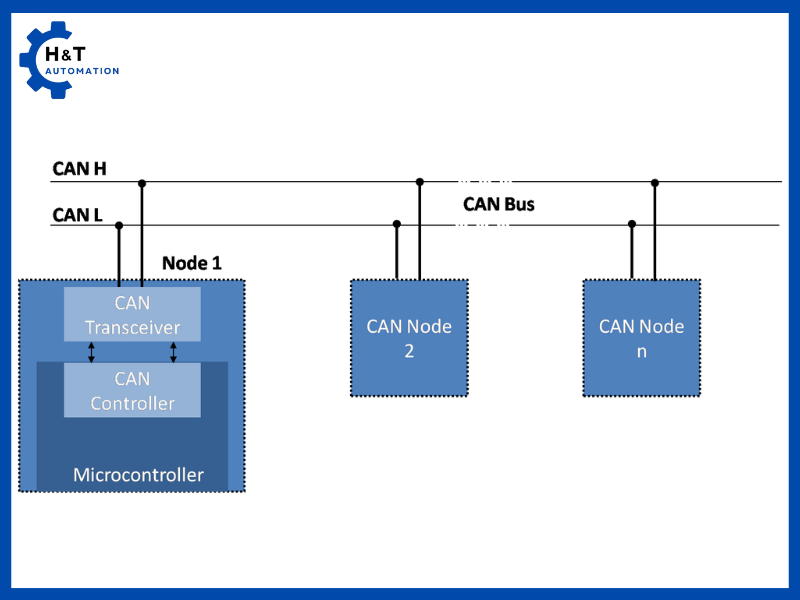

Mạng CAN Bus có cấu trúc dạng bus, nghĩa là tất cả các thiết bị (gọi là node) được kết nối song song trên cùng hai dây dẫn, thường gọi là CAN_H và CAN_L. Hai dây này truyền tín hiệu vi sai (differential signal), tức cùng lúc mang hai tín hiệu điện áp trái dấu. Khi CAN_H tăng điện áp thì CAN_L giảm, và ngược lại. Kiểu truyền này có ý nghĩa rất lớn, vì nó giúp hệ thống chống nhiễu cực kỳ hiệu quả. Trong môi trường công nghiệp vốn đầy rẫy các nguồn nhiễu điện từ, việc dùng tín hiệu vi sai giúp cho tín hiệu truyền đi ít bị biến dạng, đồng thời cho phép các đoạn dây dẫn dài hơn mà vẫn đảm bảo chất lượng đường truyền.
Một điểm nổi bật của CAN Bus là khả năng multi-master, tức không có thiết bị “chủ” duy nhất bắt buộc phải điều phối mạng. Bất kỳ thiết bị nào cũng có thể bắt đầu gửi thông điệp khi phát hiện bus đang rảnh. Tuy nhiên, để tránh xung đột, CAN Bus sử dụng một cơ chế cực kỳ thông minh gọi là arbitration (tranh quyền truyền). Khi hai thiết bị muốn truyền dữ liệu cùng lúc, cả hai bắt đầu phát song song bit của identifier ra bus. Thiết bị nào phát bit “0” (dominant bit) sẽ luôn thắng so với bit “1” (recessive bit). Điều đó có nghĩa là thiết bị có identifier giá trị thấp hơn (vì bit 0 được ưu tiên hơn bit 1) sẽ thắng arbitration, và tiếp tục truyền dữ liệu. Thiết bị còn lại sẽ tự động lùi lại, chờ lần kế tiếp. Nhờ cơ chế này, bus CAN không xảy ra va chạm tín hiệu kiểu “đè sóng” nhau, giúp quá trình truyền dữ liệu rất mượt mà và không bị mất gói.

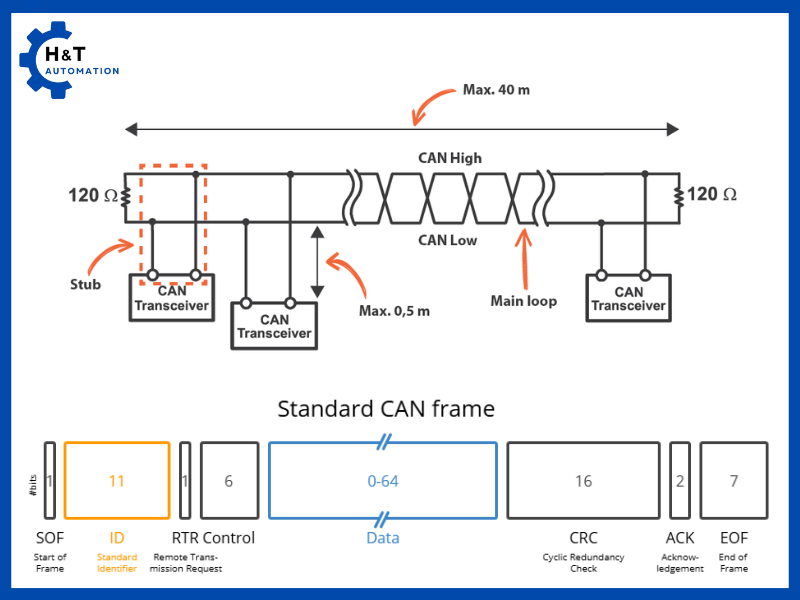

Các dữ liệu được gửi trên CAN Bus không phải là những chuỗi dài không định dạng. Mỗi thông điệp được gọi là một CAN frame, có một cấu trúc khá chặt chẽ, bao gồm những phần chính như:
- Start of Frame – bit báo hiệu bắt đầu truyền.
- Arbitration Field – chứa identifier quyết định ưu tiên của message.
- Control Field – thể hiện độ dài dữ liệu sắp truyền.
- Data Field – chứa dữ liệu thực tế, có thể từ 0 tới 8 byte (CAN tiêu chuẩn).
- CRC Field – kiểm tra lỗi.
- ACK Field – xác nhận frame đã được nhận đúng.
- End of Frame – báo hiệu kết thúc thông điệp.
Điều này giúp đảm bảo tính chính xác rất cao, vì CAN Bus có khả năng phát hiện lỗi (error detection) ngay lập tức nếu tín hiệu trên bus không khớp với bit đang truyền.
Ưu điểm của CAN Bus
CAN Bus được sử dụng rộng rãi trong công nghiệp nhờ hàng loạt ưu điểm nổi bật, cụ thể:
- Chống nhiễu rất tốt:
CAN Bus sử dụng tín hiệu vi sai trên hai dây CAN_H và CAN_L. Điều này giúp triệt tiêu nhiễu đồng hướng – tức các xung điện từ từ môi trường tác động đều lên cả hai dây. Khi lấy hiệu điện thế giữa hai dây, phần lớn nhiễu sẽ bị loại bỏ, giúp tín hiệu truyền đi ổn định và ít bị biến dạng, ngay cả trong môi trường công nghiệp có nhiều thiết bị gây nhiễu mạnh như biến tần, động cơ hay máy hàn. - Tiết kiệm chi phí dây dẫn:
Thay vì phải kéo từng cặp dây riêng cho mỗi thiết bị, CAN Bus chỉ cần hai dây chính chạy xuyên suốt toàn mạng. Điều này giúp giảm mạnh chi phí sản xuất, thi công và bảo trì, đồng thời giảm trọng lượng hệ thống – yếu tố rất quan trọng trong ngành ô tô, nơi mỗi gram trọng lượng đều ảnh hưởng đến mức tiêu hao nhiên liệu. - Hoạt động theo cơ chế multi-master:
Không cần một thiết bị chủ duy nhất để điều phối giao tiếp. Mọi thiết bị trên mạng đều có quyền phát thông tin bất cứ khi nào bus đang rảnh. Điều này làm cho hệ thống trở nên linh hoạt, đặc biệt phù hợp với các mạng có nhiều thiết bị ngang quyền như trong robot, hệ thống tự động hóa dây chuyền hay các ECU trong ô tô. - Tốc độ truyền cao:
CAN Bus hỗ trợ tốc độ lên đến 1 Mbps với chuẩn CAN truyền thống, và có thể đạt tới 8 Mbps với phiên bản mở rộng CAN FD. Tốc độ cao giúp đáp ứng tốt những ứng dụng truyền dữ liệu real-time, rất cần thiết trong các hệ thống điều khiển có yêu cầu an toàn cao như phanh ABS, túi khí hay robot công nghiệp.
Nhược điểm và giới hạn của CAN Bus
Tuy nhiều ưu điểm, CAN Bus vẫn tồn tại một số hạn chế mà người thiết kế hệ thống cần cân nhắc, gồm:
- Kích thước payload hạn chế:
Chuẩn CAN truyền thống chỉ cho phép tối đa 8 byte dữ liệu mỗi frame. Trong các ứng dụng hiện đại cần truyền lượng dữ liệu lớn, như hình ảnh, video hay tín hiệu từ các cảm biến phức tạp, giới hạn này không đáp ứng đủ. Đây là lý do CAN FD ra đời, cho phép truyền tới 64 byte dữ liệu mỗi frame, giúp mở rộng đáng kể khả năng ứng dụng. - Tốc độ suy giảm theo khoảng cách:
Để duy trì tốc độ 1 Mbps, chiều dài mạng chỉ nên tối đa khoảng 40 mét. Nếu muốn truyền xa vài trăm mét, bắt buộc phải hạ tốc độ xuống còn 125 Kbps hoặc thấp hơn. Điều này có thể trở thành hạn chế trong các nhà máy hoặc tòa nhà lớn, nơi khoảng cách truyền dài là điều không thể tránh. - Không có sẵn tính năng mã hóa dữ liệu:
CAN Bus không tích hợp mã hóa dữ liệu. Nếu kẻ xấu tiếp cận được vật lý đường truyền CAN, họ hoàn toàn có thể nghe lén hoặc giả mạo dữ liệu. Đây là vấn đề bảo mật rất đáng quan tâm, nhất là trong ngành ô tô hiện đại, nơi CAN Bus truyền tải những dữ liệu cực kỳ quan trọng như thông tin điều khiển động cơ, phanh hay túi khí.
Ứng dụng của CAN Bus
Khởi nguồn từ ngành ô tô, ngày nay CAN Bus đã mở rộng phạm vi ứng dụng sang rất nhiều lĩnh vực khác nhờ tính ổn định, tốc độ truyền cao và khả năng giao tiếp real-time. Cụ thể:

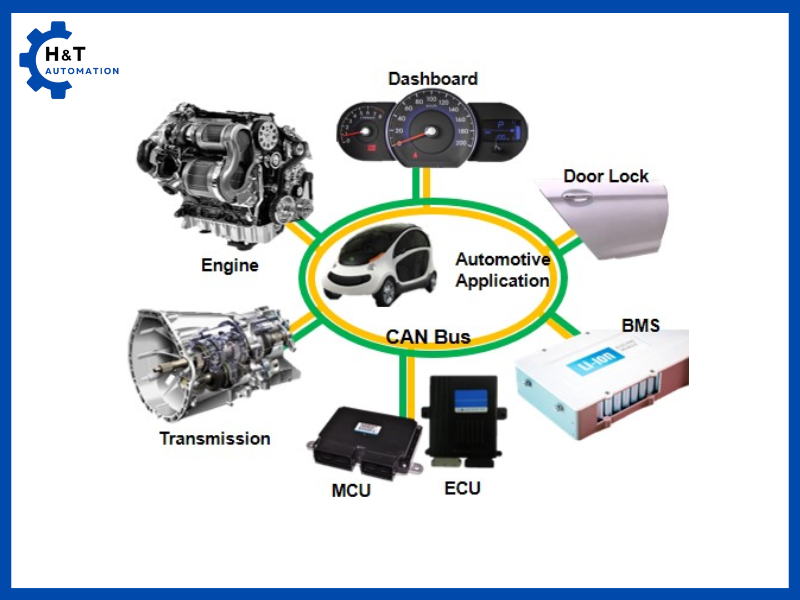

Ngành ô tô
- Hầu hết các ECU (Electronic Control Unit) trong xe hơi đều kết nối với nhau thông qua CAN Bus.
- Các hệ thống quan trọng như hộp điều khiển động cơ, hộp số, hệ thống chống bó cứng phanh (ABS), túi khí, hệ thống kiểm soát ổn định điện tử (ESP), hệ thống giải trí… đều trao đổi dữ liệu qua mạng CAN.
- Nhờ có CAN Bus, các tính năng an toàn và thông minh như phanh tự động, cân bằng điện tử, cảnh báo va chạm hoạt động đồng bộ và hiệu quả, vì dữ liệu từ nhiều hệ thống được chia sẻ tức thì.

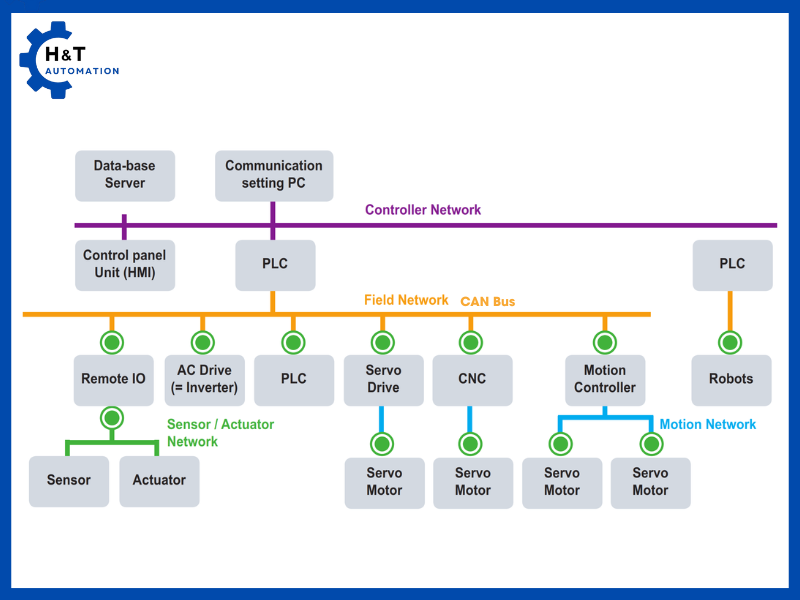

Tự động hóa công nghiệp
- CAN Bus hiện diện rất mạnh trong các nhà máy tự động hóa, robot công nghiệp, máy CNC.
- Các mô-đun điều khiển trong dây chuyền sản xuất thường kết nối qua CAN để đảm bảo tốc độ truyền dữ liệu nhanh, độ tin cậy cao và khả năng phản hồi real-time.
- Trong các hệ thống SCADA, CAN Bus được sử dụng để kết nối các thiết bị ngoại vi, hỗ trợ quản lý và giám sát từ xa.
Ngành hàng hải:
- Chuẩn NMEA 2000 trong hàng hải được xây dựng dựa trên nền tảng CAN Bus.
- Hệ thống này dùng để kết nối các thiết bị điều hướng, động cơ, thiết bị radar và nhiều thiết bị điện tử khác trên tàu, giúp đồng bộ thông tin và tăng cường độ tin cậy trong điều khiển tàu biển.
Y tế
- CAN Bus được ứng dụng trong các thiết bị y tế phức tạp như máy CT, máy MRI, robot phẫu thuật.
- Giao thức này cho phép các bộ phận bên trong thiết bị trao đổi dữ liệu nhanh chóng, chính xác, đảm bảo quy trình chẩn đoán hoặc phẫu thuật diễn ra an toàn và hiệu quả.
Tòa nhà thông minh
- Trong lĩnh vực Building Automation, CAN Bus giúp quản lý hệ thống chiếu sáng, điều hòa không khí (HVAC), an ninh, kiểm soát ra vào.
- Việc sử dụng CAN Bus giúp các thiết bị trong tòa nhà phối hợp nhịp nhàng, tăng tính tự động hóa và tối ưu hiệu quả vận hành.

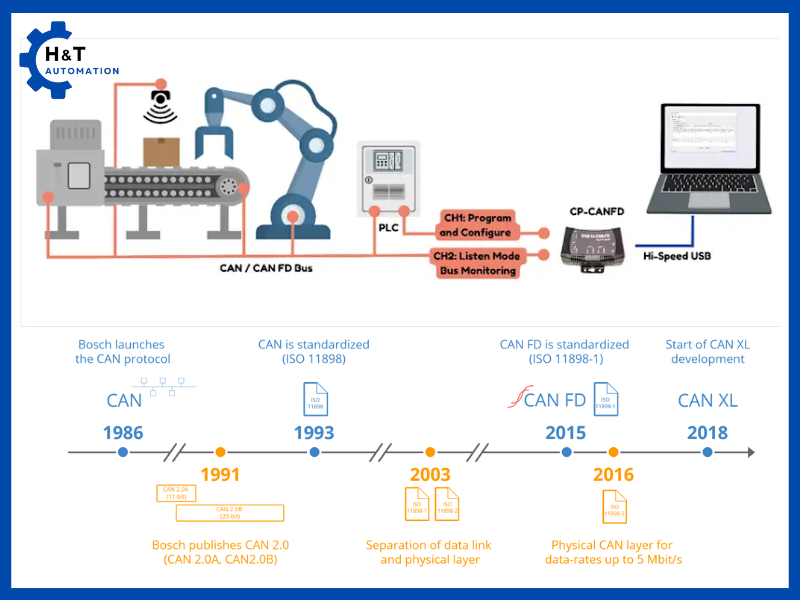

CAN FD và các giao thức mở rộng
Với sự bùng nổ của dữ liệu, phiên bản CAN FD (Flexible Data-rate) ra đời để đáp ứng những nhu cầu mới. CAN FD cho phép payload lớn hơn (lên tới 64 byte) và tốc độ truyền dữ liệu có thể tăng tới 8 Mbps. Điều này đặc biệt cần thiết trong xe tự lái, robot có cảm biến phức tạp hoặc các hệ thống thị giác máy tính. Ngoài CAN FD, còn có những tầng giao thức cao hơn như CANopen, DeviceNet hay J1939. Chúng không phải thay thế CAN Bus mà giúp định nghĩa chuẩn hóa cách các thiết bị trao đổi dữ liệu, đảm bảo tính tương thích giữa các thiết bị khác hãng.
Kết luận
Có thể nói, sự ra đời của CAN Bus đã làm thay đổi toàn bộ cách thức các thiết bị điện tử giao tiếp trong ngành công nghiệp, từ xe hơi tới nhà máy, từ hệ thống y tế tới hàng hải. Những ưu điểm như chi phí thấp, chống nhiễu tốt, độ tin cậy cao, khả năng mở rộng linh hoạt đã khiến CAN Bus trở thành “xương sống” của rất nhiều hệ thống tự động hóa ngày nay. Dù vẫn tồn tại những giới hạn nhất định, như tốc độ suy giảm theo khoảng cách hay kích thước payload còn nhỏ (với CAN truyền thống), nhưng những phiên bản cải tiến như CAN FD đã và đang mở ra nhiều tiềm năng mới, giúp CAN Bus tiếp tục giữ vững vị trí quan trọng trong kỷ nguyên công nghệ kết nối.
Nếu bạn đang tìm kiếm một giải pháp truyền thông vừa ổn định, vừa tiết kiệm chi phí, và đã được kiểm chứng hàng chục năm trong thực tiễn, CAN Bus chắc chắn là một trong những lựa chọn đáng cân nhắc nhất. Không chỉ là công nghệ của quá khứ, CAN Bus vẫn đang và sẽ còn là nền tảng vững chắc cho nhiều ứng dụng hiện đại trong tương lai.
