Điện trở là một trong những linh kiện cơ bản nhất trong thế giới điện – điện tử. Bạn có thể tìm thấy nó trong hầu hết các thiết bị: từ chiếc quạt, đèn LED, máy tính đến điện thoại. Vậy điện trở là gì, tại sao nó quan trọng đến thế? Bài viết dưới đây sẽ giúp bạn hiểu rõ một cách đơn giản, dễ nhớ.

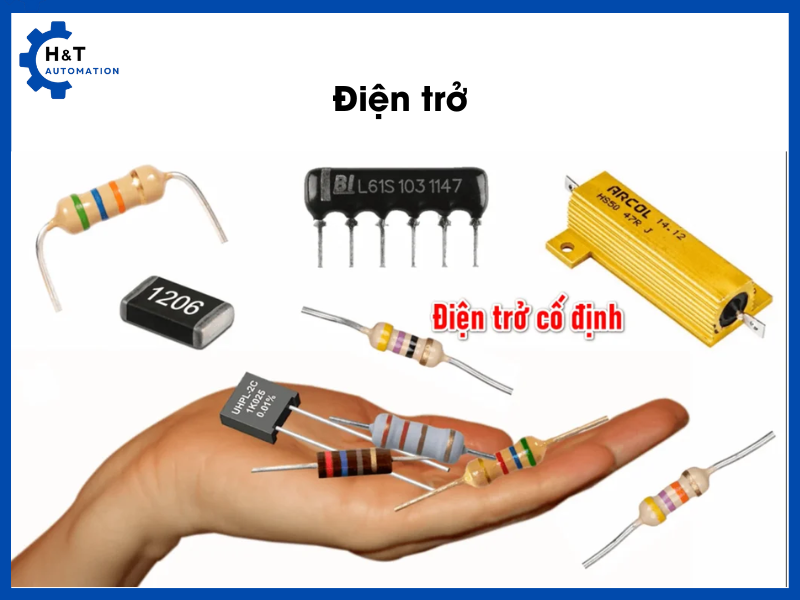

Điện trở là gì?
Điện trở là một linh kiện điện tử có nhiệm vụ hạn chế dòng điện đi qua mạch điện. Nó giống như một “cửa hẹp” bắt dòng điện phải chậm lại hoặc giảm bớt, từ đó bảo vệ các linh kiện khác không bị quá tải.
- Tên tiếng Anh: Resistor
- Đơn vị đo: Ohm (Ω)
Hãy tưởng tượng bạn mở vòi nước thật mạnh – nước sẽ chảy ào ào. Nếu bạn đặt ngón tay vào đầu vòi, dòng nước sẽ chảy chậm lại. Điện trở cũng hoạt động tương tự trong dòng điện.
Nguyên lý hoạt động của điện trở
Điện trở hoạt động theo định luật Ohm – một trong những công thức nổi tiếng nhất trong ngành điện:
U = I × R
Trong đó:
- U là điện áp (Volt – V)
- I là dòng điện (Ampe – A)
- R là điện trở (Ohm – Ω)
Cách hoạt động đơn giản:
- Khi bạn tăng giá trị điện trở, dòng điện sẽ giảm.
- Khi điện trở thấp, dòng điện sẽ chạy mạnh hơn.
Và khi dòng điện đi qua điện trở, một phần năng lượng sẽ biến thành nhiệt – đó là lý do vì sao điện trở thường hơi nóng khi hoạt động.
Hướng dẫn đọc trị số điện trở

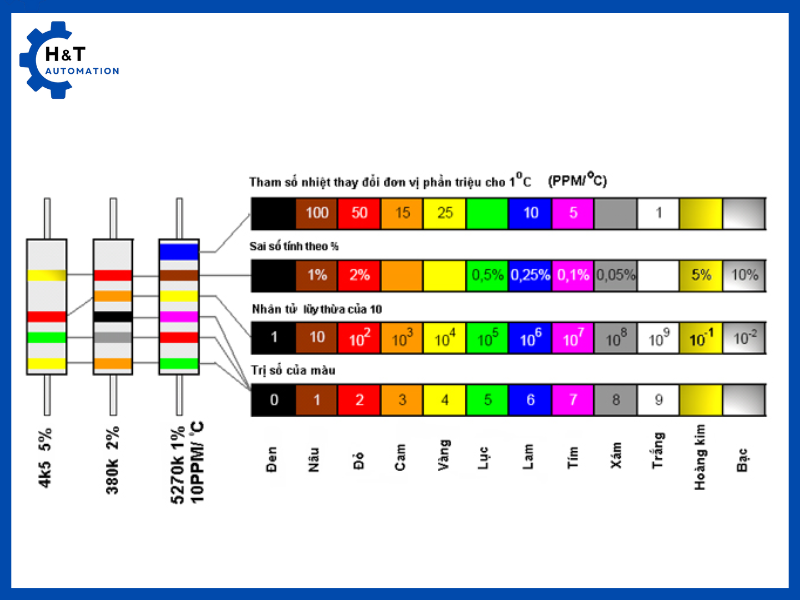

Trên thân điện trở có các vạch màu nhỏ – đây là cách để mã hóa giá trị của nó.
Cách đọc trị số với 4 vạch màu:
| Vạch màu | Giá trị |
| Đen | 0 |
| Nâu | 1 |
| Đỏ | 2 |
| Cam | 3 |
| Vàng | 4 |
| Lục | 5 |
| Lam | 6 |
| Tím | 7 |
| Xám | 8 |
| Trắng | 9 |
🔹 Vạch 1: Số đầu tiên
🔹 Vạch 2: Số thứ hai
🔹 Vạch 3: Hệ số nhân (10^n)
🔹 Vạch 4: Sai số (thường là ±5% hoặc ±10%)
Ví dụ:
Điện trở có màu: Đỏ – Tím – Cam – Vàng
→ 2 (Đỏ), 7 (Tím), x 1.000 (Cam) = 27.000Ω = 27kΩ
Sai số: ±5% (Vàng)
Ngoài ra, điện trở dán (SMD) có thể ghi mã số như “103”, “472”:
- “103” = 10 x 10³ = 10.000Ω (10kΩ)
- “472” = 47 x 10² = 4700Ω (4,7kΩ)

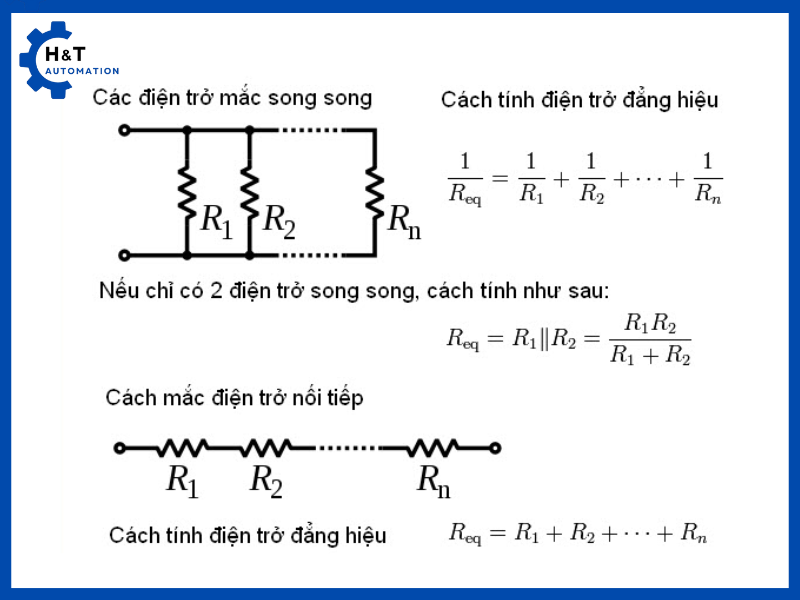

Công thức tính điện trở như thế nào?
Tùy vào tình huống, bạn có thể tính điện trở theo nhiều cách:
- Tính cơ bản bằng định luật Ohm: R = U / I
Nếu bạn biết hiệu điện thế (V) và dòng điện (A), bạn có thể tính được giá trị điện trở. - Tính điện trở khi mắc nối tiếp: R_tổng = R1 + R2 + R3 + …
Dòng điện chạy qua lần lượt các điện trở – giống như qua nhiều chướng ngại vật liên tiếp.
- Tính điện trở khi mắc song song:
1 / R_tổng = 1 / R1 + 1 / R2 + …
👉 Dòng điện chia ra nhiều đường, giống như nhiều lối đi song song – điện trở tổng nhỏ hơn từng điện trở riêng lẻ.
Công dụng của điện trở là gì?
Dưới đây là những vai trò quan trọng của điện trở trong mạch điện:
- Giảm dòng điện – Bảo vệ linh kiện khỏi bị cháy
Trong mạch điện, nếu dòng điện quá mạnh đi qua một linh kiện như đèn LED, nó có thể bị hỏng hoặc cháy. LED chỉ hoạt động tốt với dòng điện nhỏ (thường dưới 20mA).
Điện trở được nối tiếp với LED để hạn chế dòng điện xuống mức an toàn. Nó giống như đặt một van điều chỉnh dòng chảy trong hệ thống ống nước – giúp dòng không chảy quá mạnh.
Ví dụ:
Nếu bạn nối trực tiếp LED với nguồn 9V mà không có điện trở, LED sẽ cháy ngay lập tức. Nhưng nếu bạn thêm một điện trở 330Ω nối tiếp, LED sẽ sáng ổn định mà không hỏng.
- Phân chia điện áp – Cung cấp điện áp chính xác cho từng linh kiện
Một số linh kiện điện tử không thể hoạt động với điện áp quá cao. Chẳng hạn, IC chỉ chịu được 3.3V hoặc 5V, nhưng bạn lại có nguồn điện 9V. Khi đó, bạn cần dùng mạch chia điện áp với điện trở để giảm điện áp xuống mức phù hợp.
Điện trở phân chia điện áp bằng cách tạo ra các điểm trung gian trong mạch. Càng gần phía điện trở lớn hơn, điện áp càng thấp.
Ví dụ:
Nối hai điện trở 1kΩ và 1kΩ thành một cầu phân áp, đầu vào 9V, điểm giữa hai điện trở sẽ có điện áp là 4.5V → dùng cho cảm biến, IC hoặc ADC.
- Bảo vệ mạch – Tránh hỏng hóc do dòng điện bất thường
Khi có sự cố như ngắn mạch, đoản mạch hoặc tăng áp đột ngột, dòng điện trong mạch sẽ tăng rất nhanh, có thể phá hỏng bo mạch, IC, tụ điện…
Điện trở được đặt tại các điểm quan trọng để giới hạn dòng điện tối đa, giống như “chốt chặn” để không cho dòng vượt quá mức cho phép.
Ví dụ:
Trong các mạch sạc pin, điện trở được dùng để bảo vệ mạch sạc không bị quá dòng gây cháy nổ.
- Tạo tín hiệu – Tham gia điều chỉnh, khuếch đại, lọc tín hiệu
Trong các mạch cảm biến, điều khiển hoặc âm thanh, điện trở được dùng kết hợp với tụ điện, transistor để xử lý tín hiệu: khuếch đại, lọc nhiễu, tạo sóng dao động…
Điện trở giúp điều chỉnh độ lớn của tín hiệu điện, giống như vặn nhỏ loa để giảm âm lượng, hoặc tinh chỉnh độ nhạy của cảm biến.
Ví dụ:
- Trong cảm biến ánh sáng LDR, điện trở mắc nối tiếp giúp mạch đọc được sự thay đổi cường độ sáng.
- Trong mạch loa, điện trở dùng để điều chỉnh độ lớn âm thanh.
- Tạo nhiệt – Biến điện năng thành nhiệt năng
Khi dòng điện đi qua điện trở có giá trị lớn hoặc công suất cao, năng lượng điện sẽ chuyển thành nhiệt. Đây chính là nguyên lý hoạt động của các thiết bị gia nhiệt.
Điện trở dùng trong mục đích này thường là loại điện trở sứ, điện trở dây quấn, có khả năng chịu nhiệt cao và tản nhiệt tốt.
Ví dụ:
- Bếp điện, máy sấy tóc, bàn ủi – tất cả đều dùng điện trở để sinh nhiệt.
- Trong điện tử, có loại điện trở được gọi là điện trở xả, dùng để tiêu tán năng lượng dư thừa dưới dạng nhiệt.

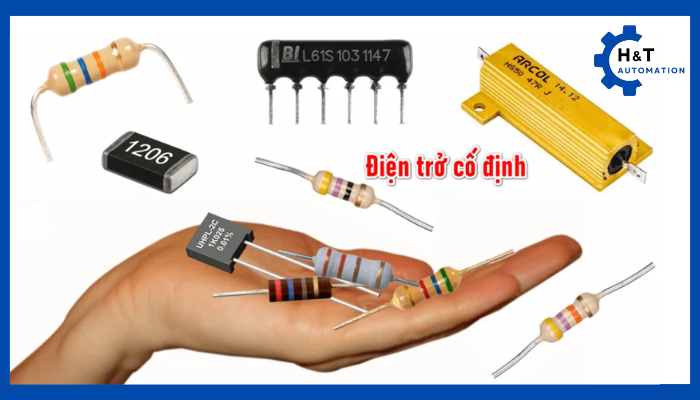

Có những loại điện trở nào hiện nay?
Ngày nay, có rất nhiều loại điện trở được thiết kế và sản xuất với mục đích phục vụ cho các ứng dụng kỹ thuật khác nhau. Tùy vào công nghệ chế tạo và mục đích sử dụng, các điện trở sẽ có những đặc điểm riêng biệt như: hệ số điện áp, mức nhiễu, khả năng chịu nhiệt, công suất, tần số đáp ứng, kích thước vật lý, điện trở nhiệt… Trong số đó, có 6 loại điện trở được sử dụng phổ biến nhất:

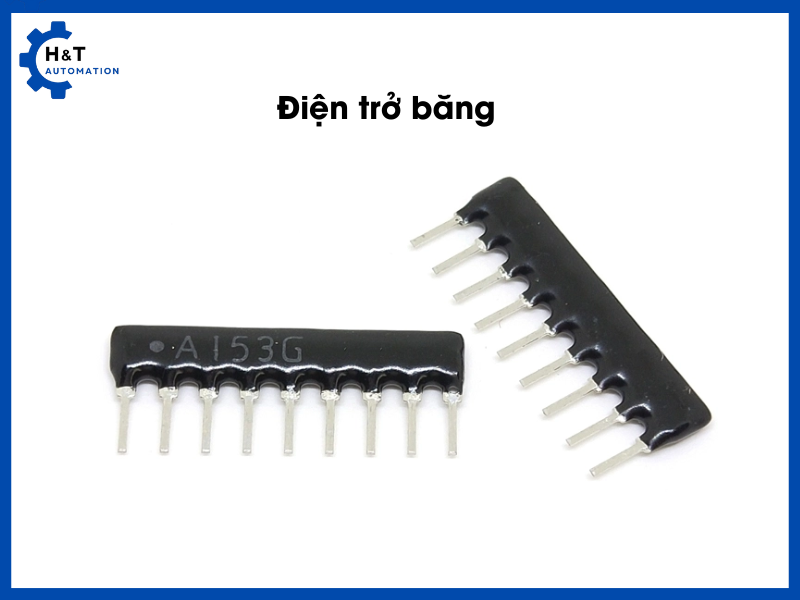

Điện trở băng (Dãy điện trở)
Loại điện trở này được tạo ra để sử dụng trong các mạch cần nhiều điện trở có cùng giá trị, thường mắc song song với nhau. Chúng có thể được chế tạo dạng rời rồi hàn chung một đầu, hoặc tích hợp thành module. Có hai kiểu chân thông dụng là DIP và SIP, và có thể có vỏ hoặc không vỏ tùy theo thiết kế.

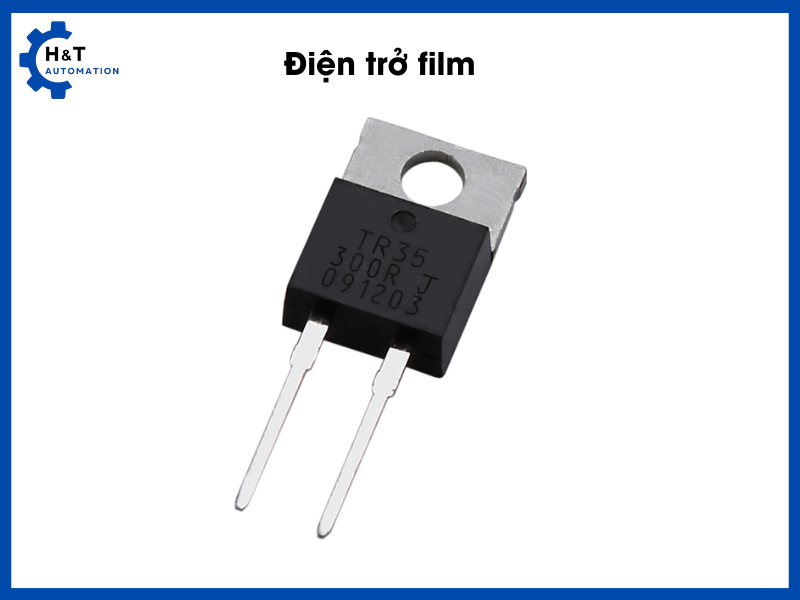

Điện trở Film
Đây là loại điện trở được tạo ra bằng cách phủ một lớp vật liệu như carbon, kim loại, hoặc oxide kim loại lên lõi gốm. Lớp film này được tạo thành dưới dạng xoắn hoặc cuộn, độ dày của lớp film quyết định giá trị điện trở. Các điện trở film có dung sai thấp, độ ổn định cao, công suất phổ biến từ 1/20W đến 1/2W.

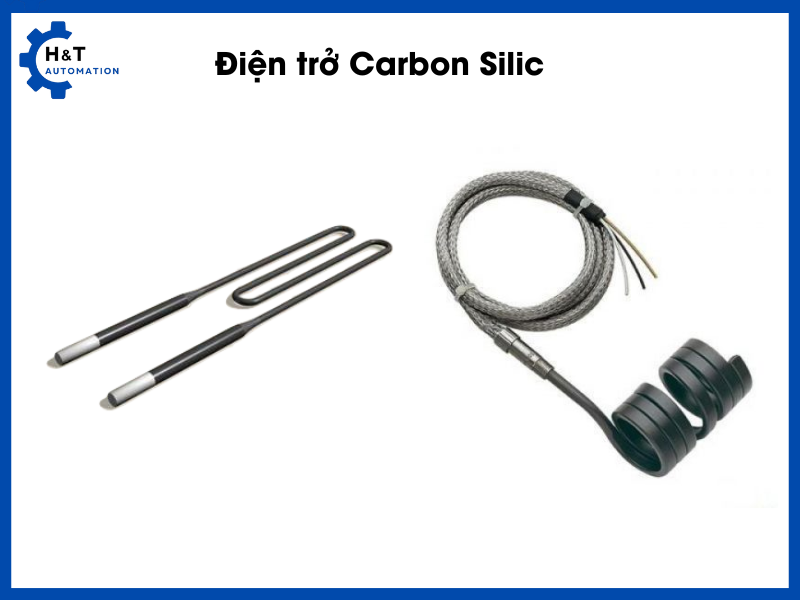

Điện trở cacbon (Điện trở than)
Loại điện trở này được làm từ hỗn hợp bột than và chất kết dính, nén thành hình trụ và bọc lớp ngoài bằng gốm hoặc sơn. Đây là loại điện trở phổ biến, giá thành thấp, thường được dùng trong các mạch tần số cao. Công suất nhỏ (từ 1/8W đến 2W), nhưng có dung sai lớn. Một số loại được mã hóa với ký hiệu như CR, R6 (±20%), E12 (±10%) và E24 (±5%).

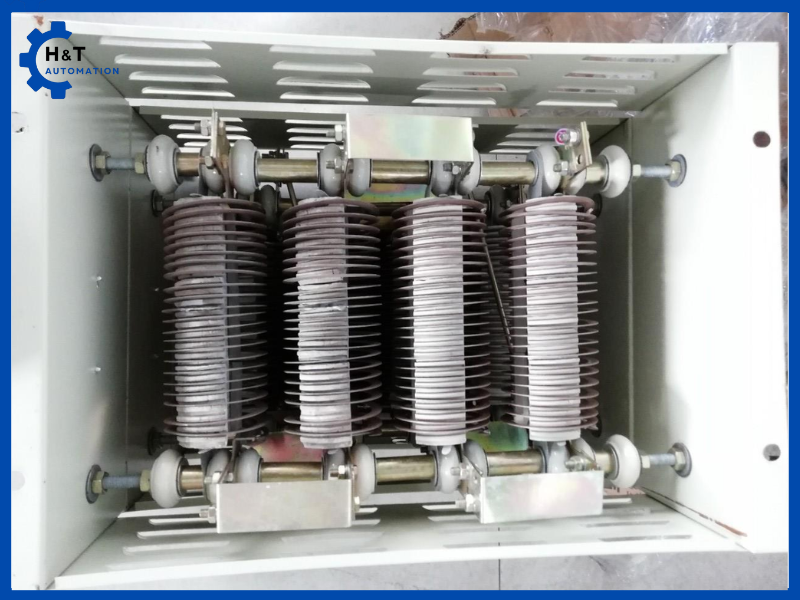

Điện trở dây quấn
Được chế tạo bằng cách quấn dây kim loại có điện trở cao quanh lõi gốm cách điện, thường theo dạng lò xo xoắn. Điện trở dây quấn có độ chính xác cao, khả năng chịu dòng lớn và công suất cao, từ 1W đến 300W hoặc thậm chí hàng nghìn watt. Loại này thường có ký hiệu W hoặc WH, với dung sai khoảng 1–10%.

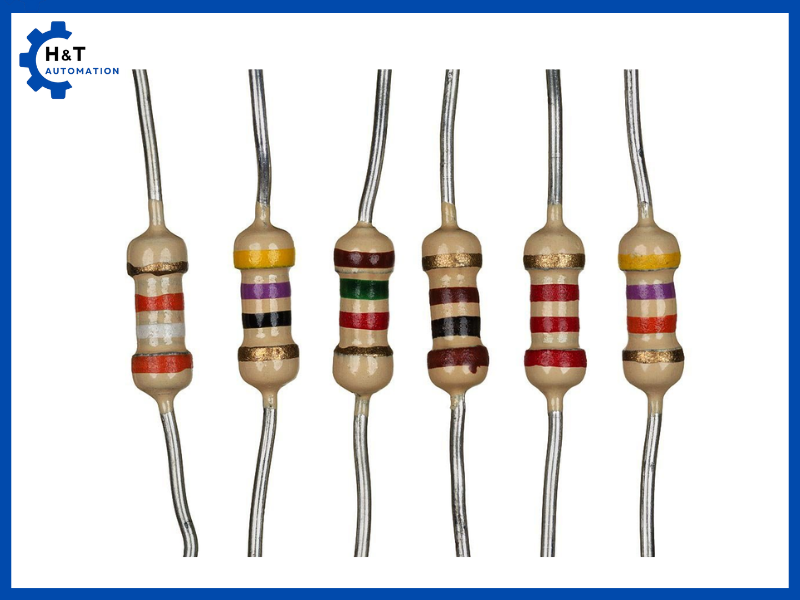

Điện trở màng (gốm kim loại)
Thuật ngữ “điện trở màng” bao gồm các loại như điện trở màng cacbon, màng kim loại và màng oxit kim loại. Chúng được tạo ra bằng cách phủ một lớp kim loại hoặc oxit lên lõi gốm cách điện. Loại điện trở này có độ chính xác cao, ít thay đổi theo nhiệt độ. Các chuẩn dung sai thường gặp là:
- E24: ±5%, ±2%
- E96: ±1%
- E192: ±0,5%, ±0,25%, ±0,1%
Công suất phổ biến trong khoảng từ 0.05W đến 0.5W.

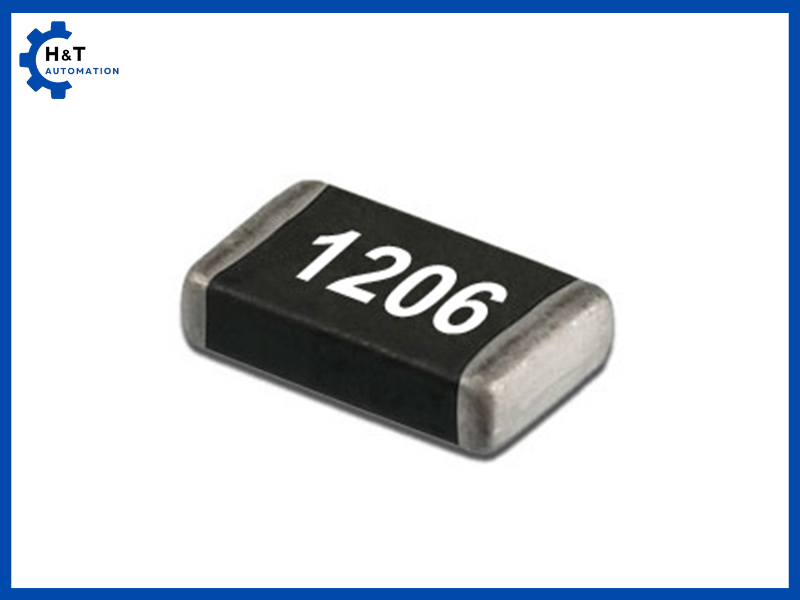

Điện trở bề mặt (SMD – Surface Mount Device)
Còn gọi là điện trở dán, đây là loại điện trở được gắn trực tiếp lên bề mặt bảng mạch in (PCB) thông qua công nghệ SMT. Chúng có kích thước rất nhỏ, ví dụ như 0.6mm x 0.3mm, phù hợp với các thiết bị điện tử hiện đại đòi hỏi tính nhỏ gọn và tự động hóa cao trong lắp ráp.
Kết luận
Điện trở tuy nhỏ bé, nhưng lại đóng vai trò vô cùng lớn trong mạch điện. Việc hiểu rõ điện trở là gì, cách đọc, cách tính và phân biệt các loại điện trở sẽ giúp bạn làm chủ mọi thiết kế mạch – dù đơn giản hay phức tạp.
Nếu bạn đang học điện tử, hãy bắt đầu bằng cách thử đọc trị số điện trở, lắp một mạch đơn giản và đo lường dòng điện. Chỉ cần vài bước thực hành là bạn sẽ hiểu rõ hơn rất nhiều!
