Trong ngành kỹ thuật điện và tự động hóa, điện trở suất (resistivity) là một trong những đại lượng cơ bản nhất, đóng vai trò trung tâm trong việc thiết kế, chế tạo và lựa chọn vật liệu điện. Từ các hệ thống truyền tải điện năng, mạch điều khiển PLC – HMI, đến cảm biến đo lường, mọi yếu tố đều ít nhiều chịu ảnh hưởng bởi giá trị điện trở suất của vật liệu được sử dụng.
Hiểu rõ điện trở suất là gì, ý nghĩa vật lý, cách tính toán, và sự phụ thuộc vào nhiệt độ giúp kỹ sư đưa ra các quyết định chính xác hơn khi thiết kế hoặc vận hành hệ thống. Hãy cùng H&T Automation phân tích chuyên sâu khái niệm này.
Điện trở suất là gì?
Điện trở suất (ký hiệu là ρ, đọc là rho) là đại lượng đặc trưng cho khả năng cản trở dòng điện của một vật liệu. Nó cho biết khi một hiệu điện thế đặt lên hai đầu vật thể, dòng điện đi qua bị cản trở ở mức độ nào bởi bản chất của vật liệu đó.
Khác với điện trở (R) – vốn phụ thuộc vào chiều dài (L) và tiết diện (S) của vật dẫn – điện trở suất ρ chỉ phụ thuộc vào bản chất vật liệu, tức cấu trúc vi mô và mật độ hạt tải điện (electron hoặc ion).
Một cách hình dung đơn giản:
- Nếu ρ nhỏ → vật liệu dẫn điện tốt (ví dụ: đồng, bạc).
- Nếu ρ lớn → vật liệu dẫn điện kém, thậm chí cách điện (ví dụ: thủy tinh, cao su).
Điện trở suất có đơn vị đo là Ω·m (Ohm nhân mét) trong hệ SI.
Mối quan hệ giữa điện trở và điện trở suất
Công thức cơ bản thể hiện mối liên hệ giữa điện trở R của vật thể và điện trở suất ρ của vật liệu là:
R = ρ * (L / S)
Trong đó:
- R: điện trở của vật thể (Ω)
- ρ: điện trở suất của vật liệu (Ω·m)
- L: chiều dài vật dẫn (m)
- S: tiết diện ngang của vật dẫn (m²)
Công thức này cho thấy nếu hai vật có cùng chiều dài và tiết diện, vật nào có điện trở suất nhỏ hơn thì có điện trở nhỏ hơn – dẫn điện tốt hơn.
Ví dụ minh họa:
Một dây đồng dài 10 m, tiết diện 1 mm² có ρ = 1,68×10⁻⁸ Ω·m.
Khi đó:
R = 1.68×10⁻⁸ * (10 / 1×10⁻⁶) = 0.168 Ω
Một dây nhôm dài 10 m, tiết diện 1 mm² có ρ = 2,82×10⁻⁸ Ω·m.
Khi đó:
R = 2,82×10⁻⁸ * (10 / 1×10⁻⁶) = 0.282 Ω

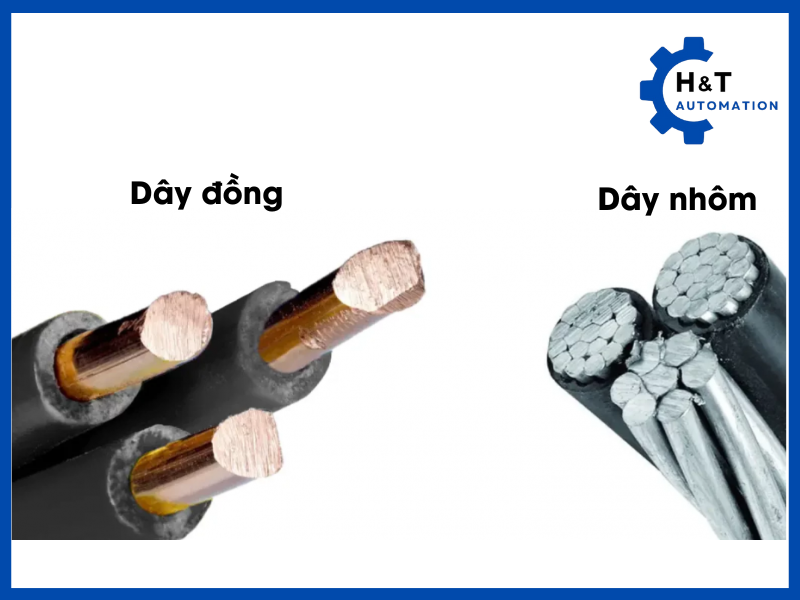

Từ ví dụ này ta thấy đồng có điện trở suất nhỏ hơn nhôm, nên đối với cùng 1 chiều dài dây (L) và cùng một tiết diện (S) thì dây đồng sẽ dẫn điện tốt hơn dây nhôm, vì thế nên giá của dây dẫn làm bằng đồng sẽ cao hơn rất nhiều so với dây dẫn làm bằng nhôm.
Ý nghĩa của điện trở suất
Điện trở suất không chỉ là con số mô tả khả năng dẫn điện, mà còn là chỉ tiêu phản ánh cấu trúc vật liệu, độ tinh khiết và cơ chế dẫn điện nội tại.
Phân loại vật liệu theo điện trở suất
Căn cứ vào giá trị điện trở suất, người ta chia vật liệu thành ba nhóm chính:
| Nhóm vật liệu | Điện trở suất (Ω·m) | Đặc điểm dẫn điện |
| Dẫn điện | < 10⁻⁵ | Có nhiều electron tự do (Cu, Al, Ag) |
| Bán dẫn | 10⁻⁵ – 10⁵ | Dẫn điện trung bình, phụ thuộc nhiệt độ (Si, Ge) |
| Cách điện | > 10⁵ | Gần như không dẫn điện (gốm, cao su, nhựa) |
Như vậy, điện trở suất giúp phân loại vật liệu điện – nền tảng trong thiết kế mạch điện, chế tạo cảm biến, transistor, dây dẫn hay vật liệu cách điện.
Phản ánh cấu trúc và trạng thái vật liệu
Mỗi vật liệu có cấu trúc vi mô và mật độ electron khác nhau, dẫn đến giá trị ρ khác nhau.
Ví dụ:
- Đồng và bạc có mạng tinh thể kim loại chặt, nhiều electron tự do → ρ nhỏ.
- Thép hợp kim hoặc kim loại chứa tạp chất → electron bị tán xạ → ρ tăng.
Do đó, đo điện trở suất là phương pháp kiểm tra gián tiếp chất lượng và độ tinh khiết của vật liệu trong công nghiệp luyện kim và bán dẫn.
Ứng dụng trong kỹ thuật và tính toán
Trong thiết kế hệ thống điện, kỹ sư thường cần tính điện trở dây dẫn, từ đó xác định sụt áp, tổn hao công suất và mức độ an toàn.
Nhờ biết điện trở suất ρ, ta tính được điện trở dễ dàng bằng công thức đã nêu.
Ví dụ: muốn dây dẫn có điện trở nhỏ hơn 1Ω, biết ρ = 1.7×10⁻⁸ Ω·m và chiều dài 20m, ta cần tiết diện:
S = ρ * (L / R) = 1.7×10⁻⁸ * (20 / 1) = 3.4×10⁻⁷ m² ≈ 0.34 mm²
Từ đó, ta chọn dây có tiết diện chuẩn gần nhất.
Sự phụ thuộc của điện trở suất theo nhiệt độ
Đối với kim loại
Khi nhiệt độ tăng, dao động của ion trong mạng tinh thể tăng, làm cản trở dòng electron tự do → điện trở suất tăng. Mối quan hệ tuyến tính được biểu diễn bằng công thức:
ρ_t = ρ_0 * [1 + α * (t – t₀)]
Trong đó:
- ρ_t: điện trở suất ở nhiệt độ t (Ω·m)
- ρ₀: điện trở suất ở nhiệt độ chuẩn t₀ (thường 20°C)
- α: hệ số nhiệt điện trở (1/°C)
- t, t₀: nhiệt độ (°C)
Với đồng: α ≈ 0.00393 /°C. Nghĩa là, cứ tăng 1°C, điện trở suất tăng ~0,393%.
Ví dụ:
ρ₀ = 1.68×10⁻⁸ Ω·m ở 20°C.
Ở 60°C:
ρ₆₀ = 1.68×10⁻⁸ * [1 + 0.00393*(60-20)] = 1.68×10⁻⁸ * 1.1572 = 1.946×10⁻⁸ Ω·m
Điện trở suất tăng khoảng 16%, cho thấy tầm quan trọng của yếu tố nhiệt độ trong thiết kế dây dẫn.
Đối với bán dẫn
Ngược lại, ở bán dẫn, khi nhiệt độ tăng, năng lượng nhiệt làm tăng số lượng hạt tải điện (electron và lỗ trống) → điện trở suất giảm.
Công thức gần đúng:
ρ = ρ₀ * e^(E_g / 2kT)
Trong đó:
- E_g: năng lượng vùng cấm (Joule)
- k: hằng số Boltzmann (1.38×10⁻²³ J/K)
- T: nhiệt độ tuyệt đối (K)

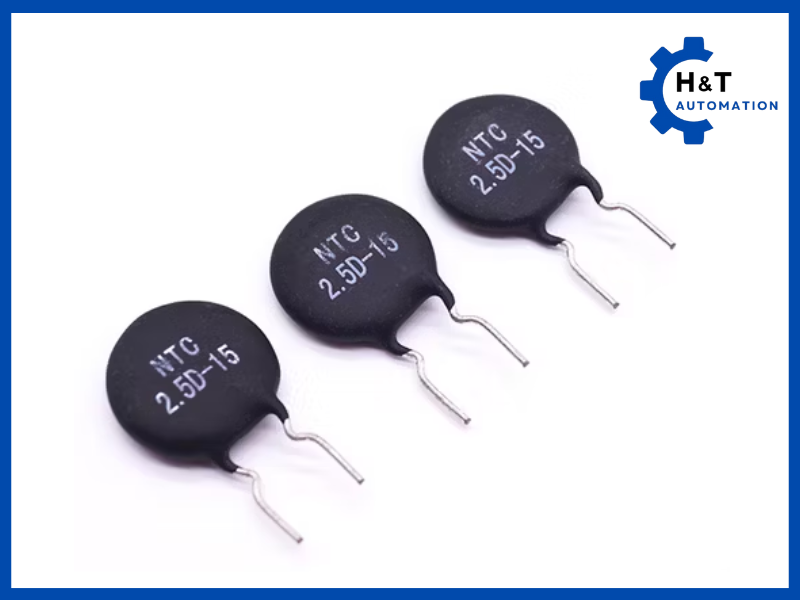

Do đó, bán dẫn dẫn điện tốt hơn khi nóng lên, trái ngược với kim loại – đây chính là nguyên lý hoạt động của nhiều cảm biến nhiệt điện trở bán dẫn (NTC).
Công thức tính điện trở suất
Công thức cơ bản nhất để tính điện trở suất là:
ρ = R * (S / L)
Trong đó:
- ρ (rho): điện trở suất (Ω·m)
- R: điện trở đo được (Ω)
- S: tiết diện ngang (m²)
- L: chiều dài mẫu đo (m)
Khi thực nghiệm, kỹ sư đo điện trở R của mẫu có kích thước xác định, từ đó tính ra ρ.
Ví dụ:
Một thanh dẫn dài 2 m, tiết diện 4 mm², có điện trở 0,012 Ω → khi đó:
ρ = 0.012 * (4×10⁻⁶ / 2) = 2.4×10⁻⁸ Ω·m
Giá trị này gần với điện trở suất của đồng.
Các yếu tố ảnh hưởng đến điện trở suất
Điện trở suất không chỉ phụ thuộc vào nhiệt độ, mà còn bị chi phối bởi thành phần vật liệu, độ tinh khiết, cấu trúc tinh thể và ứng suất cơ học.
Thành phần hóa học và độ tinh khiết
Tạp chất là nguyên nhân làm tăng tán xạ electron, khiến điện trở suất tăng. Vì thế, trong luyện kim, việc tinh luyện kim loại đến độ tinh khiết cao là cách giảm ρ.
Ví dụ: đồng tinh khiết có ρ = 1.68×10⁻⁸ Ω·m, nhưng nếu chứa 1% tạp chất, giá trị có thể tăng đến 1.9×10⁻⁸ Ω·m.
Cấu trúc mạng tinh thể
Khi kim loại bị biến dạng (do cán, kéo, uốn), mạng tinh thể bị rối loạn → sự chuyển động của electron bị cản trở → điện trở suất tăng.
Để khắc phục, người ta ủ nhiệt để khôi phục cấu trúc mạng, giảm điện trở suất.
Ứng suất cơ học và từ trường
Một số vật liệu (như manganin, constantan) được thiết kế để có ρ ổn định với ứng suất và nhiệt độ, rất hữu ích trong chế tạo điện trở chính xác và thiết bị đo lường.
Ngoài ra, từ trường mạnh cũng có thể ảnh hưởng đến điện trở suất, được gọi là hiệu ứng từ điện trở (magnetoresistance).
Ứng dụng của điện trở suất trong kỹ thuật điện và tự động hóa
Thiết kế dây dẫn và cáp điện
Từ giá trị ρ, kỹ sư tính được tiết diện dây dẫn phù hợp để giảm tổn hao và sụt áp trong hệ thống điện. Dây dẫn có ρ nhỏ giúp truyền tải điện hiệu quả hơn.
Cảm biến và thiết bị đo lường
Nhiều cảm biến hoạt động dựa trên sự thay đổi điện trở suất:

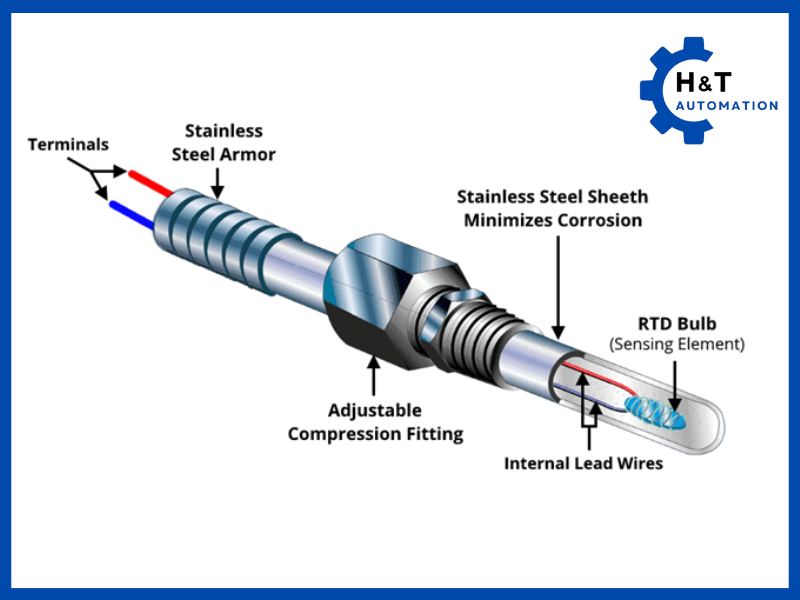

- RTD (Resistance Temperature Detector): dùng kim loại có α ổn định như platinum để đo nhiệt độ.

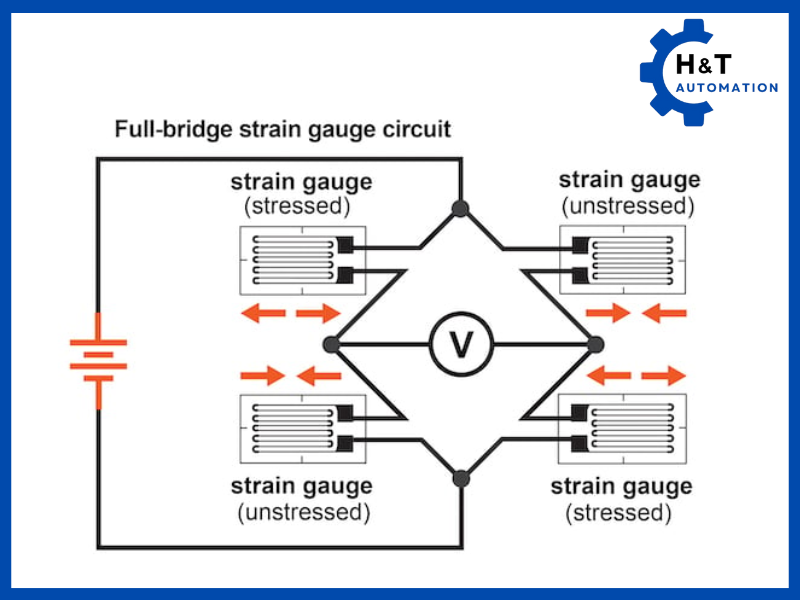

- Strain gauge: đo biến dạng cơ học dựa vào thay đổi điện trở suất khi vật liệu bị kéo dãn.
Ứng dụng trong bán dẫn và mạch điện tử

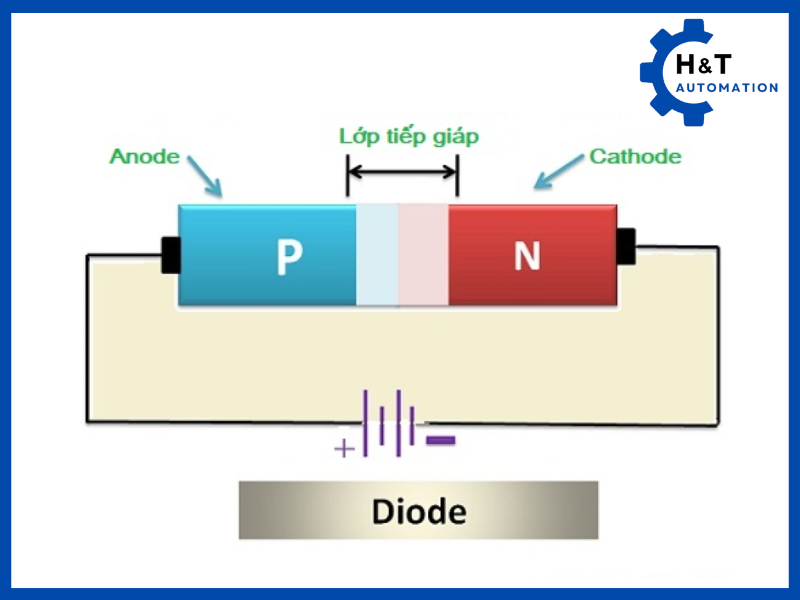

Điện trở suất quyết định khả năng dẫn điện của vùng p và n trong diode, transistor và IC. Kiểm soát ρ thông qua pha tạp giúp tạo ra linh kiện có đặc tính mong muốn – nền tảng của ngành vi điện tử và điều khiển tự động hiện đại.
Kết luận
Điện trở suất là đại lượng cơ bản, thể hiện khả năng cản trở dòng điện của vật liệu và là thông số không thể thiếu trong thiết kế, đo lường và chế tạo thiết bị điện. Hiểu rõ bản chất, công thức và các yếu tố ảnh hưởng đến điện trở suất giúp kỹ sư tối ưu hóa hiệu năng, giảm tổn hao và tăng độ ổn định cho hệ thống tự động hóa.
H&T Automation là đơn vị chuyên cung cấp các khóa học, giải pháp và thiết bị về mảng tự động hóa, từ thiết kế hệ thống điều khiển, lập trình PLC – HMI, đến tư vấn lựa chọn thiết bị công nghiệp.
Với đội ngũ kỹ sư giàu kinh nghiệm và định hướng chia sẻ kiến thức chuẩn kỹ thuật – thực tế, H&T Automation luôn đồng hành cùng khách hàng và học viên trên con đường phát triển tự động hóa thông minh, an toàn và hiệu quả.
