Trong các hệ thống điện công nghiệp hiện đại, việc xử lý năng lượng dư khi dừng động cơ hoặc khi có sự cố là vấn đề then chốt để đảm bảo an toàn và kéo dài tuổi thọ thiết bị. Trong đó, “điện trở xả” đóng vai trò quan trọng trong việc tiêu tán lượng điện dư thông qua cách chuyển đổi năng lượng điện thành nhiệt. Bài viết này H&T Automation sẽ giúp bạn hiểu rõ hơn về khái niệm, cấu tạo, nguyên lý, ứng dụng, cách lựa chọn và bảo trì điện trở xả trong thực tế.
1. Điện Trở Xả Là Gì?
Điện trở xả (Braking Resistor) là linh kiện điện dùng để giám sát và tiêu tán năng lượng dư thừa trong các hệ thống có tính động cao như: biến tần, thang máy, cần trục, UPS hay máy phát điện. Khi thiết bị quay ngừng hoạt động đột ngột hoặc phải hãm khẩn cấp, năng lượng từ động cơ không mất đi ngay mà chuyển ngược về biến tần hoặc máy phát. Khi dồn dòng, nó có thể gây hỏng thiết bị hoặc quá tải hệ thống.
Vì vậy, điện trở xả được dùng để chuyển đổi phần năng lượng này thành nhiệt và tiêu tán ra môi trường, tránh gây hệ lụy nguy hiểm. Linh kiện này đặc biệt cần thiết trong các tình huống dừng đột ngột hoặc phanh khẩn cấp, nơi mà dòng điện ngược có thể gây hư hỏng cho thiết bị điều khiển.
2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Điện Trở Xả
Cấu tạo:
- Vỏ bảo vệ: thường bằng kim loại hoặc gốm ceramic, chịu nhiệt và chống cháy tốt.
- Dây điện trở: làm từ hợp kim có điện trở suất cao như nickel-chromium, được cuộn lại để tăng mật độ dòng và hiệu quả tản nhiệt.
- Lớp cách điện và cách nhiệt: đảm bảo an toàn khi hoạt động ở nhiệt độ cao.
- Kết cấu tản nhiệt: có thể có thêm các cánh tản nhiệt hoặc quạt gió hỗ trợ.
Nguyên lý hoạt động:
Khi hệ thống xảy ra hiện tượng sinh dòng điện ngược (do hãm hoặc dừng), năng lượng này được đưa vào điện trở xả. Tại đây, dòng điện đi qua dây điện trở và chuyển hóa thành nhiệt năng theo định luật Joule (Q = I².R.t). Nhiệt lượng này sau đó được giải phóng ra môi trường thông qua vỏ tản nhiệt hoặc đối lưu không khí.
3. Ứng Dụng Của Điện Trở Xả Trong Thực Tế

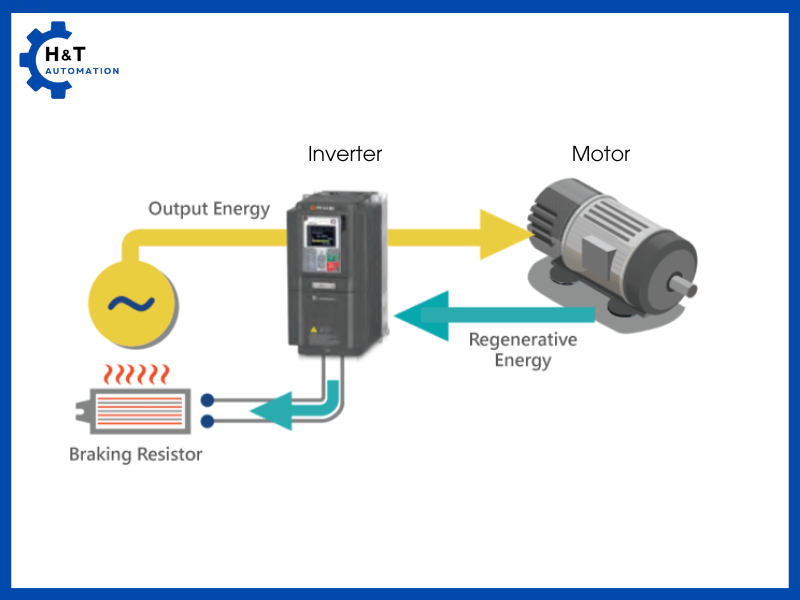

Biến tần (Inverter)
Biến tần điều khiển tốc độ quay của động cơ bằng cách điều chỉnh tần số và điện áp đầu ra. Khi động cơ giảm tốc đột ngột hoặc dừng khẩn cấp, năng lượng hồi tiếp sẽ đẩy ngược về biến tần. Nếu không có điện trở xả, áp suất ngược có thể làm hỏng IGBT hoặc board công suất. Điện trở xả sẽ xử lý dòng điện ngược bằng cách chuyển nó thành nhiệt, đảm bảo an toàn cho biến tần.
Hệ thống thang máy
Trong hệ thống thang máy, đặc biệt là khi cabin hạ xuống không tải hoặc dừng khẩn cấp, năng lượng sinh ra từ động cơ có thể gây nguy hiểm nếu không được xử lý kịp thời. Điện trở xả giúp hấp thụ và tiêu tán năng lượng này, đảm bảo chuyển động mượt mà, an toàn và giảm rung giật.
UPS (bộ lưu điện)
Trong UPS công nghiệp, điện trở xả được dùng trong quá trình sạc và xả để điều tiết năng lượng và bảo vệ thiết bị chuyển mạch. Nó cũng giúp giảm xung điện khi UPS chuyển trạng thái từ lưới sang nguồn dự phòng hoặc ngược lại.
Máy phát điện
Khi có sự thay đổi tải đột ngột (bật/tắt tải lớn), điện áp máy phát có thể dao động mạnh. Điện trở xả giúp hấp thụ năng lượng dư tức thời, giữ điện áp ổn định và bảo vệ cuộn dây máy phát khỏi quá nhiệt.

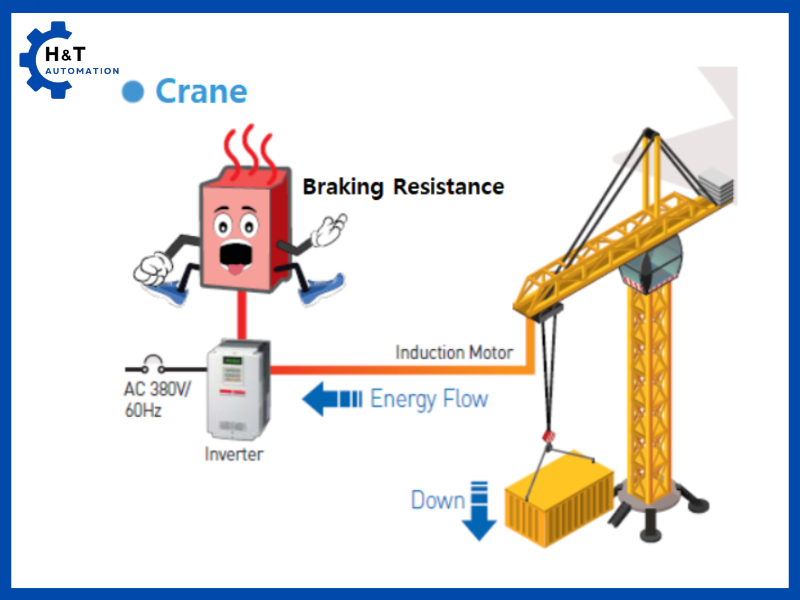

Hệ thống thắng khẩn, robot, xe tự hành (AGV)
Trong các thiết bị có chuyển động quán tính cao như robot công nghiệp, xe AGV, cần trục… khi thực hiện dừng khẩn cấp, năng lượng từ động cơ được đưa về điện trở xả giúp tránh trôi, rung lắc và đảm bảo an toàn vận hành.
4. Cách Lựa Chọn Điện Trở Xả Phù Hợp
Tính toán công suất xả
Công suất của điện trở xả cần phù hợp với mức năng lượng sinh ra trong quá trình hãm. Sử dụng công thức:
- P = U² / R
- P = I² . R
Trong đó:
- P: công suất cần xả (W)
- U: điện áp mạch xả (V)
- I: dòng điện xả (A)
- R: giá trị điện trở (Ω)
Tùy vào giá trị dòng điện ngược và thời gian hãm, kỹ sư cần lựa chọn loại điện trở có công suất định mức phù hợp, thường cao hơn 20–30% so với mức tính toán để đảm bảo an toàn.
Xác định thời gian xả và chu kỳ làm việc
- Duty cycle: là tỷ lệ thời gian hoạt động trong một chu kỳ.
- Ví dụ: duty cycle 10% nghĩa là điện trở chỉ hoạt động 10% thời gian trong một chu kỳ lặp.
- Với các ứng dụng hãm liên tục như trong thang máy, cần chọn điện trở duty cycle cao hoặc loại làm việc liên tục (100%).
Chỉ số nhiệt, vỏ và kích thước
- Chọn loại điện trở có khả năng chịu nhiệt cao (>300ºC)
- Kích thước và trọng lượng cần tương thích với tủ điện hoặc không gian lắp đặt
- Ưu tiên loại có bề mặt tản nhiệt lớn, chống bụi, chống nước (IP54–IP65 nếu cần)
5. So Sánh Điện Trở Xả Với Hãm Tái Sinh Và Phanh Cơ
Hãm tái sinh (Regenerative Braking)
- Cho phép thu hồi năng lượng ngược và tái sử dụng hoặc đưa trở lại lưới điện
- Hiệu quả về mặt tiết kiệm điện
- Tuy nhiên, chi phí cao do cần inverter chuyên dụng hoặc mạch tái sinh riêng
- Không phù hợp với hệ thống nhỏ hoặc ngân sách hạn chế
Phanh cơ học
- Sử dụng lực ma sát để dừng cơ cấu chuyển động
- Tin cậy nhưng hao mòn nhanh, cần bảo trì thường xuyên
- Có thể gây rung động, tiếng ồn, không thích hợp trong môi trường cần độ chính xác cao
Điện trở xả
- Giải pháp phổ biến nhất do giá thành thấp, hiệu quả cao
- Phản ứng nhanh với dòng ngược, không cần bảo trì phức tạp
- Tuy nhiên, năng lượng bị tiêu tán thành nhiệt chứ không tái sử dụng được
6. Cách Lắp Đặt Và Bảo Trì Điện Trở Xả
Hướng dẫn lắp đặt an toàn
- Đặt điện trở ở nơi thoáng khí, tránh gần vật liệu dễ cháy
- Không nên lắp gần thiết bị nhạy cảm với nhiệt
- Dùng dây chịu nhiệt cao để nối điện trở với biến tần hoặc hệ thống điều khiển
- Nếu có thể, nên trang bị thêm cảm biến nhiệt để theo dõi tình trạng hoạt động
Bảo trì định kỳ
- Kiểm tra trở kháng, điện áp rò và nhiệt độ bề mặt định kỳ mỗi 6 tháng
- Vệ sinh bụi bẩn để tránh cản trở tản nhiệt
- Quan sát các dấu hiệu như:
- Vỏ cháy xém
- Có tiếng nổ hoặc mùi khét
- Tăng nhiệt bất thường
Khi có dấu hiệu hỏng, nên thay điện trở thay vì tiếp tục sử dụng gây rủi ro lớn cho toàn bộ hệ thống.
7. Những Lỗi Thường Gặp Và Cách Xử Lý
Trong quá trình vận hành hệ thống điện có sử dụng điện trở xả, một số sự cố phổ biến có thể phát sinh. Việc nhận diện đúng nguyên nhân và xử lý kịp thời giúp đảm bảo an toàn và kéo dài tuổi thọ thiết bị.
1. Điện trở cháy hoặc hỏng hoàn toàn
- Nguyên nhân:
- Chọn điện trở có công suất thấp hơn mức cần thiết, dẫn đến quá tải liên tục.
- Điện áp đầu vào vượt quá ngưỡng chịu đựng của điện trở.
- Làm việc trong môi trường nhiệt độ cao, không có hệ thống làm mát phù hợp.
- Cách xử lý:
- Tính toán lại công suất xả cần thiết, chọn điện trở có công suất lớn hơn ít nhất 20–30% so với mức tính toán.
- Kiểm tra và điều chỉnh điện áp đầu vào, sử dụng thêm bảo vệ quá áp nếu cần.
- Bổ sung quạt gió hoặc tản nhiệt cưỡng bức ở khu vực lắp đặt.
2. Mất kết nối hoặc tiếp xúc kém giữa điện trở và mạch xả
- Nguyên nhân:
- Dây dẫn bị đứt, lỏng lẻo do rung động hoặc lắp đặt không chặt.
- Các đầu cos hoặc tiếp điểm bị ăn mòn, oxy hóa sau thời gian dài sử dụng.
- Cách xử lý:
- Kiểm tra định kỳ toàn bộ đường dẫn tín hiệu, đặc biệt là các mối nối.
- Dùng đồng hồ đo để kiểm tra liên tục trở kháng tại hai đầu dây.
- Vệ sinh và siết lại mối nối, sử dụng chất chống oxy hóa nếu cần.
3. Hiện tượng sinh nhiệt bất thường
- Nguyên nhân:
- Điện trở làm việc quá duty cycle cho phép (ví dụ: dùng loại 10% trong hệ thống cần 50%).
- Không gian lắp đặt chật hẹp, bí khí, không có đối lưu nhiệt.
- Cách xử lý:
- Đánh giá lại duty cycle làm việc và thay thế bằng điện trở có khả năng chịu tải cao hơn.
- Di chuyển vị trí lắp đặt đến nơi thoáng khí hoặc cải tạo tủ điện.
- Trang bị thêm quạt tản nhiệt hoặc lưới lọc bụi để duy trì luồng không khí lưu thông.
4. Điện trở bị nứt, gãy hoặc hỏng phần vỏ bảo vệ
- Nguyên nhân:
- Điện trở bị va đập vật lý trong quá trình vận hành hoặc bảo trì.
- Môi trường lắp đặt có độ ẩm cao hoặc ăn mòn hóa học.
- Không có lớp cách nhiệt hoặc lắp gần các thiết bị sinh nhiệt mạnh khác.
- Cách xử lý:
- Ngưng sử dụng ngay nếu phát hiện nứt vỡ để tránh rò điện hoặc cháy nổ.
- Thay thế bằng điện trở mới có vỏ bảo vệ chất lượng tốt hơn (như vỏ ceramic hoặc nhôm định hình).
- Lắp thêm lớp chắn cơ khí hoặc hộp bảo vệ chống va đập, đồng thời cải thiện môi trường xung quanh bằng cách chống ẩm và thông gió.
Kết Luận
Điện trở xả là thiết bị không thể thiếu trong các hệ thống công nghiệp có tính động cao, đóng vai trò như một “van an toàn điện” để bảo vệ thiết bị khỏi dòng điện ngược. Việc hiểu rõ cấu tạo, nguyên lý, ứng dụng và cách lựa chọn đúng loại điện trở xả sẽ giúp kỹ sư thiết kế hệ thống hiệu quả, tối ưu chi phí và tăng tuổi thọ cho toàn bộ hệ thống.
Nếu bạn đang thiết kế, vận hành hoặc bảo trì hệ thống có sử dụng biến tần, UPS hay motor công suất lớn, đừng bỏ qua vai trò của điện trở xả – một giải pháp đơn giản nhưng vô cùng thiết yếu.
