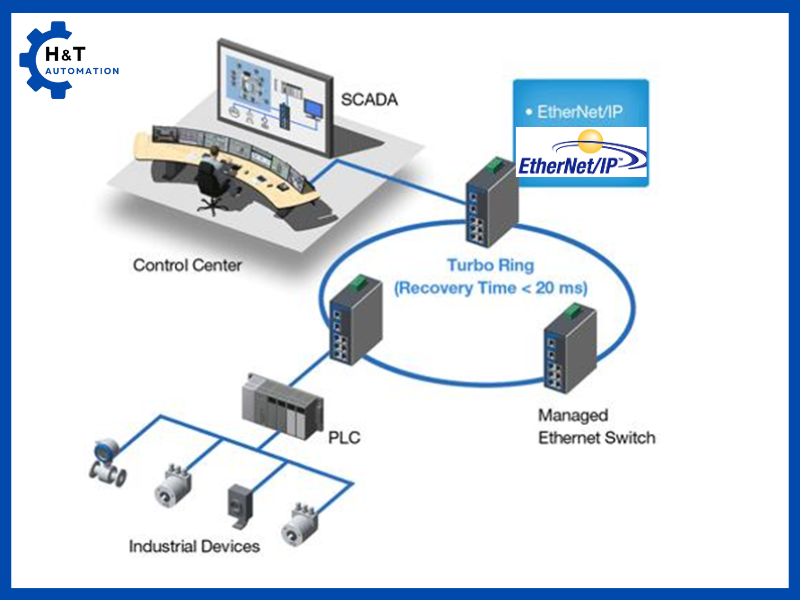

Trong thế giới tự động hóa công nghiệp, truyền thông giữa các thiết bị không chỉ đơn giản là “kết nối dây mạng”. Mọi cảm biến, động cơ, robot hay PLC đều cần một ngôn ngữ chung để giao tiếp, ra lệnh và phản hồi tức thời. Đó chính là lý do EtherNet/IP ra đời – một giao thức mạnh mẽ kết hợp mạng Ethernet tiêu chuẩn với giao thức CIP (Common Industrial Protocol). Không chỉ giúp thiết bị từ nhiều hãng khác nhau “nói chuyện” dễ dàng, EtherNet/IP còn mang lại tốc độ, độ tin cậy và khả năng mở rộng mà các nhà máy hiện đại rất cần. Bài viết này sẽ giúp bạn hiểu rõ EtherNet/IP là gì, cách nó hoạt động và vì sao nó lại trở thành xu hướng tất yếu trong mạng công nghiệp ngày nay.

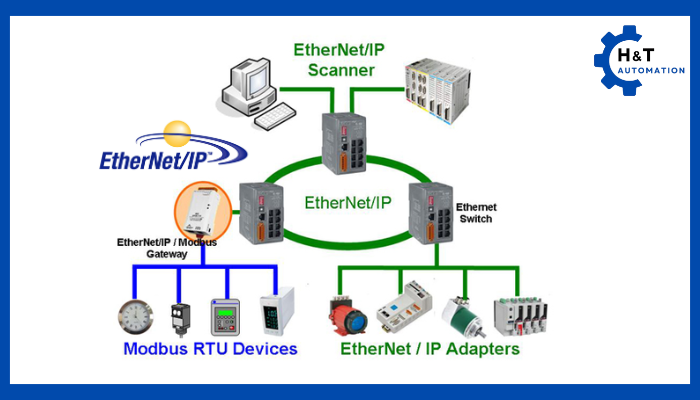

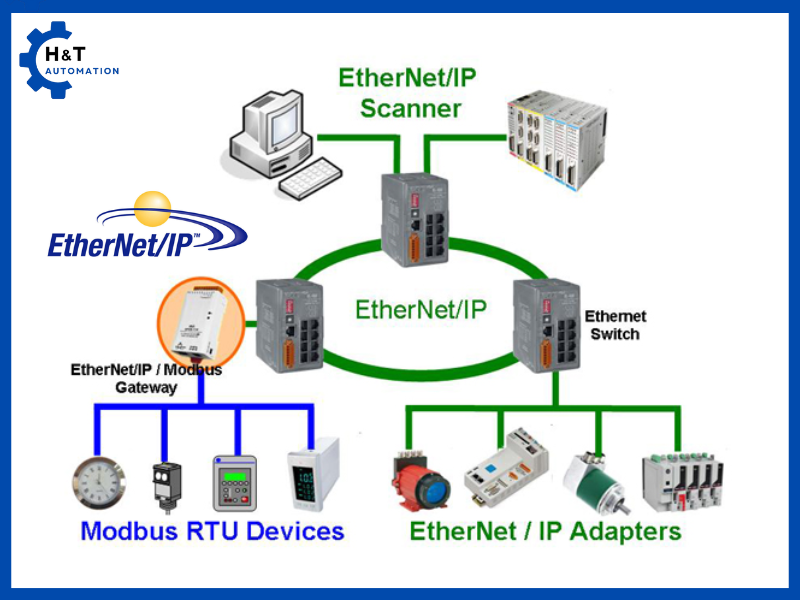

Ethernet/IP là gì?
Nhiều người nhầm lẫn Ethernet/IP chỉ đơn giản là mạng Ethernet dùng trong công nghiệp. Thực ra, Ethernet/IP kết hợp hai thành phần: phần vật lý Ethernet và một giao thức công nghiệp gọi là CIP (Common Industrial Protocol). Hiểu một cách đơn giản, Ethernet/IP chính là cách “đưa” giao thức CIP chạy trên nền tảng mạng Ethernet tiêu chuẩn. Nó giống như việc DeviceNet cũng dùng CIP nhưng hoạt động trên mạng CAN vậy.
Điểm đặc biệt của Ethernet/IP là nó không dùng giao thức riêng biệt, mà tận dụng những chuẩn mở, phổ biến sẵn như TCP/IP, giúp việc kết nối thiết bị công nghiệp của nhiều hãng khác nhau trở nên dễ dàng hơn. Ví dụ, một robot trong dây chuyền sản xuất có thể “nói chuyện” trực tiếp với PLC của hãng khác thông qua Ethernet/IP mà không cần phần mềm trung gian.
Sự khác biệt giữa Ethernet và Ethernet/IP
Trong môi trường văn phòng, khi nói đến Ethernet, chúng ta thường nghĩ ngay đến dây cáp mạng nối từ máy tính tới router để lướt web, gửi email hay in tài liệu. Thực chất, sợi cáp đó chỉ là con đường dẫn dữ liệu. Trên con đường đó, dữ liệu được truyền đi nhờ nhiều giao thức quen thuộc như TCP/IP hoặc các giao thức khác giúp các thiết bị chia sẻ tệp, kết nối máy in hoặc truy cập Internet.
Còn trong nhà máy, mục đích sử dụng mạng lại rất khác. Thay vì chỉ truyền dữ liệu văn phòng như file Word hay email, mạng công nghiệp phải truyền những tín hiệu điều khiển giữa các thiết bị như cảm biến, động cơ, robot hoặc các hệ thống I/O. Và điều quan trọng hơn cả là tốc độ phản hồi.
Chẳng hạn, trong dây chuyền đóng chai, cảm biến phát hiện đúng lúc chai có mặt để cánh tay robot kịp gắp chai chuyển sang băng chuyền khác. Nếu mạng truyền dữ liệu chậm trễ như mạng văn phòng, toàn bộ dây chuyền sẽ rối loạn. Vì thế, mạng công nghiệp như Ethernet/IP ra đời để đảm bảo giao tiếp nhanh, chính xác, và ổn định trong thời gian thực — điều mà mạng Ethernet thông thường không thể đáp ứng đủ trong môi trường công nghiệp.

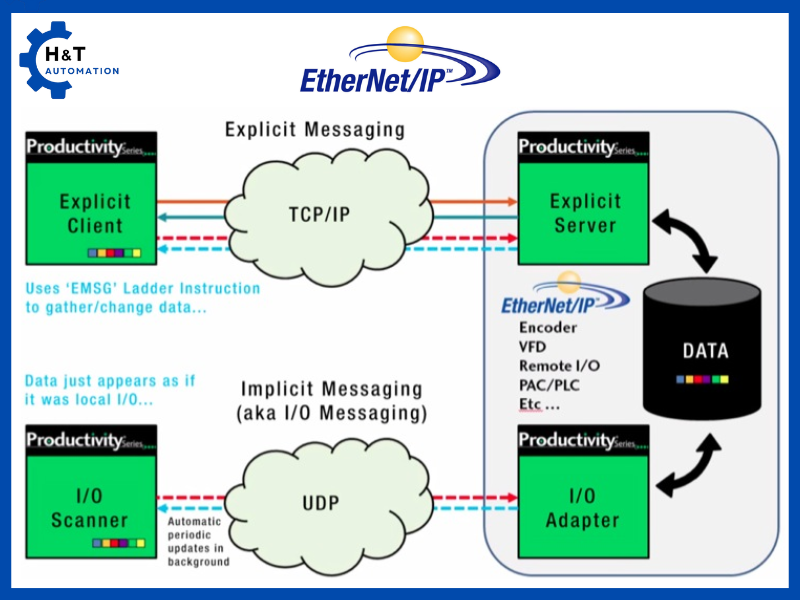

Cách thức Ethernet/IP hoạt động
EtherNet/IP là một giao thức công nghiệp chạy trên mạng Ethernet tiêu chuẩn, tận dụng các giao thức mạng mở như TCP/IP và UDP/IP để truyền dữ liệu. Nhưng không chỉ đơn giản là “chuyển dữ liệu đi”, EtherNet/IP còn mang theo ý nghĩa của dữ liệu và các dịch vụ kèm theo.
Explicit Messages (Thông điệp hiện) được EtherNet/IP gửi qua TCP/IP. Đây thường là các lệnh hoặc truy vấn rõ ràng mà thiết bị này gửi tới thiết bị khác, chẳng hạn: “Hãy cho tôi biết tốc độ động cơ hiện tại” hoặc “Hãy thiết lập tham số X thành giá trị Y.” Ví dụ, một hệ thống giám sát có thể gửi explicit message tới biến tần để lấy về thông tin dòng điện đang chạy trong động cơ.
Bên cạnh đó, EtherNet/IP cũng dùng UDP/IP để truyền các Implicit Messages (Thông điệp ngầm) – đây chính là dữ liệu I/O được gửi liên tục, đều đặn, phục vụ các tác vụ điều khiển thời gian thực. Ví dụ, một cảm biến đo nhiệt độ có thể cứ vài mili giây lại tự động gửi dữ liệu về bộ điều khiển mà không cần bất kỳ yêu cầu cụ thể nào từ hệ thống, giúp các phản ứng điều khiển xảy ra gần như tức thì.
Nhờ kết hợp cả TCP/IP lẫn UDP/IP, EtherNet/IP có thể vừa xử lý các lệnh điều khiển (explicit) vừa đảm bảo truyền dữ liệu nhanh, đều đặn (implicit) – một đặc điểm rất quan trọng trong tự động hóa công nghiệp.
Mối liên hệ giữa EtherNet/IP, ISO và các mạng công nghiệp khác
Điểm nổi bật của EtherNet/IP là nó dùng chung giao thức ứng dụng (Application Layer Protocol) với các mạng công nghiệp khác như ControlNet hay DeviceNet. Chúng cùng dựa trên giao thức CIP (Common Industrial Protocol). Nhờ đó, các thiết bị từ nhiều hãng khác nhau có thể dễ dàng “hiểu” nhau, giống như việc mọi người cùng nói một ngôn ngữ.
Ví dụ, một biến tần từ hãng A và đầu đọc mã vạch từ hãng B đều tuân thủ những định nghĩa đối tượng giống nhau, nên khi kết nối với PLC, bạn không cần phải lập trình lại từ đầu. Các thông số, cách truyền dữ liệu, và cả quy trình chẩn đoán đều thống nhất. Điều này giúp giảm rất nhiều thời gian khởi động, cấu hình và xử lý sự cố trong nhà máy.
CIP cũng quy định cách tổ chức dữ liệu trong thiết bị. Mỗi thiết bị EtherNet/IP giống như một bộ sưu tập các “đối tượng” (objects). Mỗi đối tượng lại chứa những thông tin cụ thể, chẳng hạn:
- Đối tượng nhận dạng (Identity Object) lưu thông tin về tên hãng sản xuất, số seri, phiên bản phần mềm.
- Đối tượng mạng (TCP/IP Object) giúp thiết bị giao tiếp trên mạng.
- Đối tượng thiết bị ứng dụng, ví dụ như Drive Object chứa dữ liệu liên quan đến động cơ, tốc độ, moment…
Nhờ định nghĩa chặt chẽ này, các thiết bị phức tạp như biến tần, cân điện tử, hay robot có thể kết nối và hoạt động ngay mà không cần viết phần mềm riêng để giao tiếp.
Dịch vụ truyền thông trong EtherNet/IP
EtherNet/IP cung cấp đầy đủ dịch vụ để đáp ứng nhu cầu ở cả hai cấp:
- Cấp điều khiển (Explicit Messaging): Gửi các lệnh hay yêu cầu thông tin cụ thể giữa các thiết bị, không cần phải duy trì kết nối liên tục. Ví dụ, lúc cần kiểm tra trạng thái lỗi của một biến tần, hệ thống sẽ gửi một explicit message tới biến tần để hỏi.
- Cấp thiết bị (Implicit Messaging): Truyền dữ liệu I/O theo chu kỳ, đảm bảo tốc độ và tính liên tục. Ví dụ, tín hiệu đo nhiệt độ, áp suất, hay tốc độ trục từ các thiết bị cứ liên tục gửi về PLC, giúp hệ thống xử lý kịp thời mọi biến động trong dây chuyền sản xuất.
EtherNet/IP cũng hỗ trợ các cơ chế tối ưu như multicast, giúp một thiết bị gửi dữ liệu đến nhiều thiết bị cùng lúc, giảm bớt tải mạng trong các hệ thống lớn.
Tương lai của EtherNet/IP
EtherNet/IP đã được nhiều hãng công nghiệp lớn trên thế giới ứng dụng. Nhờ việc chia sẻ cùng “ngôn ngữ CIP” với ControlNet và DeviceNet, hiện có gần 400 nhà cung cấp phát triển hơn 500 loại sản phẩm hỗ trợ EtherNet/IP. Điều này tạo ra một hệ sinh thái thiết bị phong phú, giúp các nhà máy dễ dàng lựa chọn thiết bị, mở rộng hoặc thay thế mà không bị phụ thuộc vào một hãng sản xuất duy nhất.
Tóm lại, EtherNet/IP không chỉ là một cách truyền dữ liệu trên dây mạng Ethernet, mà là một hệ thống giao tiếp công nghiệp hoàn chỉnh, vừa linh hoạt, vừa chuẩn hóa, giúp các nhà máy vận hành thông minh và hiệu quả hơn.
Ví dụ dễ hiểu
Hãy tưởng tượng bạn đang gọi điện thoại cho người bạn ở xa. Nếu bạn nói: “Bạn có khỏe không?” – đó giống như một Explicit Message, vì bạn đang hỏi một thông tin cụ thể. Nhưng nếu hai bạn cứ im lặng và chỉ bật tiếng tivi, để người kia nghe tiếng tivi chạy – đó giống như Implicit Message, tức thông tin cứ chảy về đều đều, không cần hỏi han gì cả. Trong nhà máy, PLC cũng cần cả hai cách giao tiếp đó với các thiết bị.
EtherNet/IP không chỉ đơn thuần là một giao thức truyền dữ liệu, mà là nền tảng giao tiếp thông minh, mở ra cánh cửa cho các nhà máy vận hành hiệu quả, chuẩn hóa và linh hoạt hơn bao giờ hết. Việc tận dụng những chuẩn mở như TCP/IP và CIP giúp EtherNet/IP kết nối hàng loạt thiết bị phức tạp từ nhiều hãng khác nhau mà vẫn đảm bảo tính tương thích, tốc độ và an toàn. Trong bối cảnh công nghiệp 4.0, khi nhu cầu giám sát, điều khiển và tối ưu hóa dây chuyền sản xuất ngày càng cao, EtherNet/IP hứa hẹn tiếp tục là giải pháp chủ chốt, giúp các doanh nghiệp xây dựng nhà máy thông minh, bền vững và cạnh tranh hơn trên thị trường toàn cầu.
