Trong hầu hết các thiết bị điện tử ngày nay, từ bộ nguồn máy tính, sạc điện thoại cho đến hệ thống điều khiển công nghiệp, ta đều bắt gặp một linh kiện hoặc mạch có nhiệm vụ quan trọng: chuyển đổi điện xoay chiều (AC) thành điện một chiều (DC). Mạch thực hiện chức năng này được gọi là mạch chỉnh lưu (Rectifier Circuit).
Mặc dù có cấu tạo khá đơn giản, mạch chỉnh lưu lại đóng vai trò nền tảng trong mọi hệ thống điện tử, cung cấp nguồn DC ổn định cho vi điều khiển, cảm biến, động cơ hay các thiết bị công nghiệp. Bài viết dưới đây của H&T Automation sẽ giúp bạn hiểu rõ mạch chỉnh lưu là gì, nguyên lý hoạt động, các loại mạch chỉnh lưu phổ biến, cũng như những ứng dụng thực tế của chúng trong kỹ thuật điện – điện tử hiện đại.
Định nghĩa mạch chỉnh lưu
Mạch chỉnh lưu (Rectifier Circuit) là mạch điện có chức năng biến đổi dòng điện xoay chiều (AC) – có cực tính thay đổi liên tục theo thời gian – thành dòng điện một chiều (DC) có cực tính cố định.
Về cơ bản, mạch chỉnh lưu sử dụng các linh kiện bán dẫn như diode, thyristor (SCR) hoặc MOSFET để chỉ cho phép dòng điện đi qua theo một chiều duy nhất. Nhờ đó, phần điện áp âm của tín hiệu AC bị chặn lại, chỉ còn phần dương được truyền đến tải, tạo ra điện áp DC.
Mạch chỉnh lưu là thành phần không thể thiếu trong các bộ nguồn một chiều, bộ sạc pin, bộ biến tần (inverter), hay hệ thống điều khiển công nghiệp.
Nguyên lý hoạt động của mạch chỉnh lưu
Nguyên lý cơ bản của mạch chỉnh lưu dựa trên đặc tính chỉ dẫn dòng điện một chiều của diode. Khi đặt điện áp xoay chiều vào mạch, diode sẽ chỉ cho dòng đi qua khi điện áp dương (thuận chiều), và ngăn lại khi điện áp âm (ngược chiều).
Nếu ký hiệu điện áp ngõ vào là:
Vin(t) = Vm * sin(ωt)
thì đầu ra sau khi qua diode sẽ chỉ còn phần dương (đối với mạch nửa chu kỳ), hoặc cả hai nửa chu kỳ được chuyển thành dương (đối với mạch toàn chu kỳ).

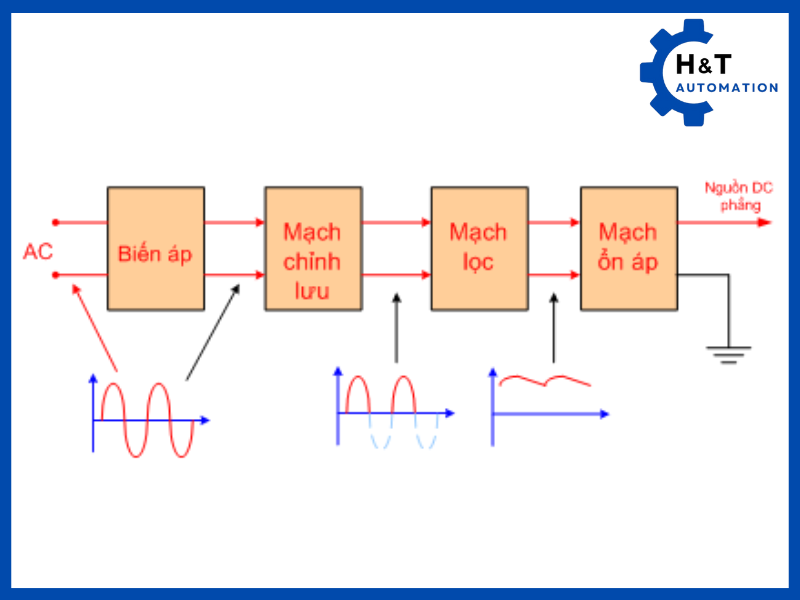

Sau bước chỉnh lưu, để làm phẳng điện áp và giảm độ gợn sóng (Ripple), người ta thường thêm tụ lọc (C) hoặc mạch lọc LC, RC ở ngõ ra để tạo ra điện áp DC ổn định hơn.
Phân loại các loại mạch chỉnh lưu
Tùy vào số lượng diode sử dụng và mức độ ổn định của điện áp đầu ra, mạch chỉnh lưu được chia thành các loại chính sau:

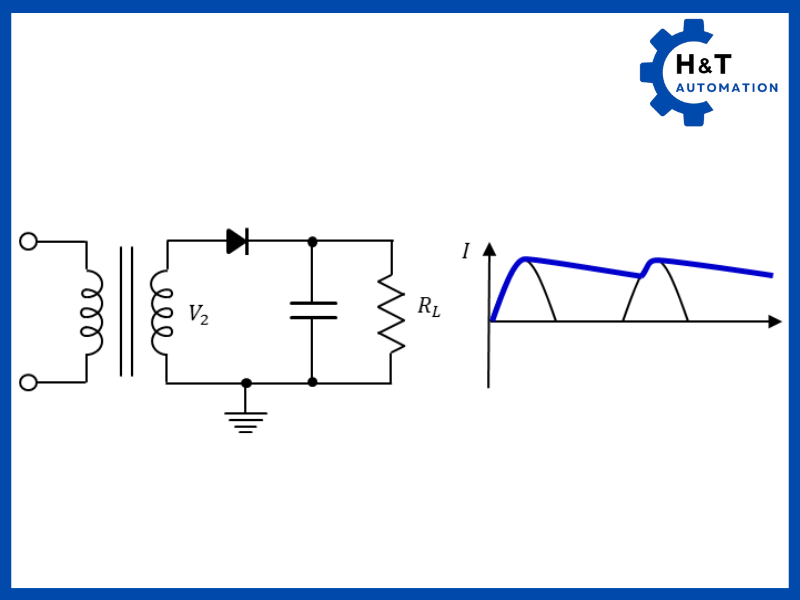

Mạch chỉnh lưu nửa chu kỳ
Mạch chỉnh lưu nửa chu kỳ (Half-wave Rectifier) là dạng đơn giản nhất, chỉ sử dụng một diode để chuyển đổi điện áp AC thành DC.
- Trong nửa chu kỳ dương, diode phân cực thuận, dẫn dòng qua tải.
- Trong nửa chu kỳ âm, diode phân cực ngược, không dẫn dòng → điện áp đầu ra bằng 0.
Điện áp đầu ra dạng xung, chỉ tồn tại trong nửa chu kỳ, do đó độ gợn sóng cao và hiệu suất thấp (≈ 40.6%).
Công thức điện áp trung bình đầu ra:
VDC = Vm / π
Trong đó:
- Vm: biên độ điện áp đỉnh của tín hiệu đầu vào.
Ưu điểm: cấu tạo đơn giản, chi phí thấp.
Nhược điểm: điện áp đầu ra không ổn định, hiệu suất thấp, chỉ thích hợp cho mạch tải nhỏ.
Mạch chỉnh lưu toàn chu kỳ
Mạch chỉnh lưu toàn chu kỳ (Full-wave Rectifier) giúp tận dụng cả hai nửa chu kỳ của dòng điện xoay chiều, nhờ đó điện áp đầu ra cao hơn và ổn định hơn.
Có hai cấu trúc phổ biến:

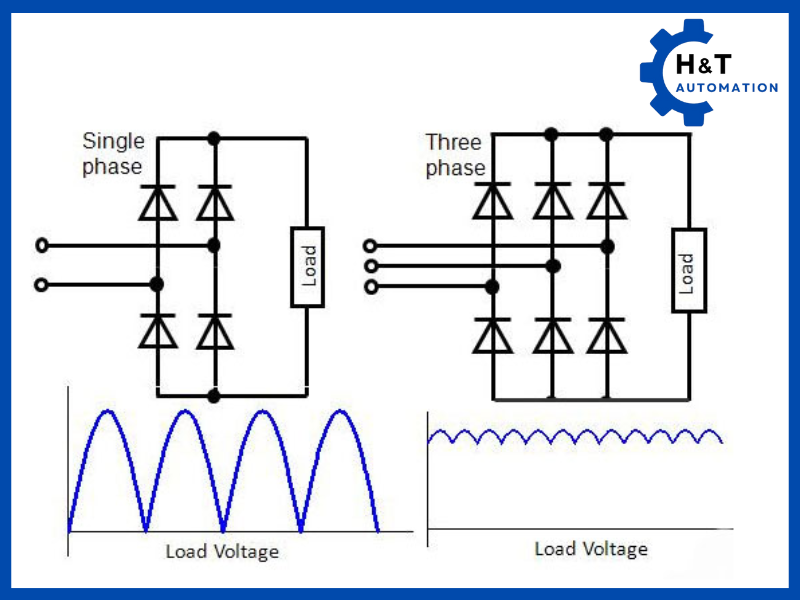

Dạng cầu (Bridge Rectifier)
Gồm 4 diode mắc thành cầu, giúp chuyển cả hai nửa chu kỳ của AC thành DC cùng chiều.
- Khi Vin dương: D1 và D3 dẫn.
- Khi Vin âm: D2 và D4 dẫn.
Điện áp ra luôn dương tại tải.
Công thức điện áp trung bình đầu ra:
VDC = (2 * Vm) / π

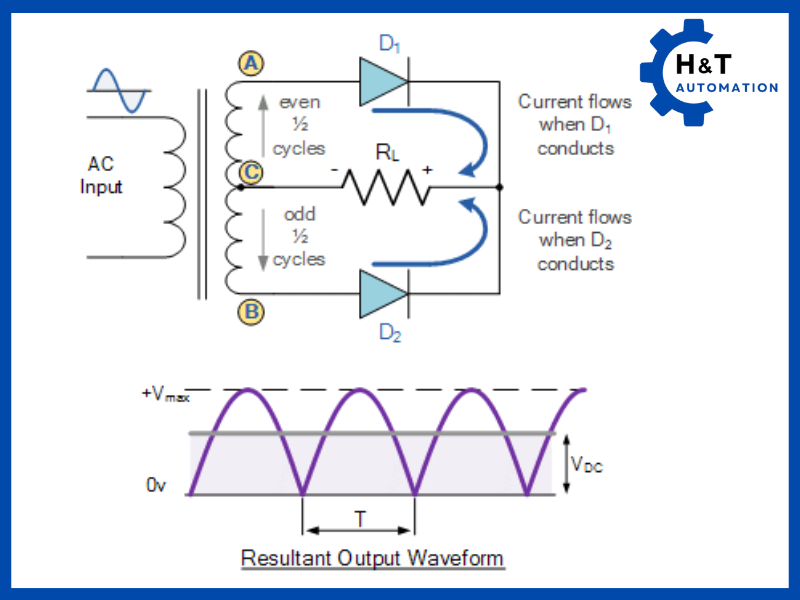

Dạng dùng biến áp có điểm giữa (Center-Tapped Transformer)
Sử dụng 2 diode và biến áp có điểm giữa cuộn thứ cấp. Mỗi nửa chu kỳ, một diode dẫn, diode kia ngắt, tạo ra điện áp DC toàn chu kỳ.
Ưu điểm: điện áp ra ổn định hơn, gợn sóng thấp.
Nhược điểm: chi phí cao hơn, cấu tạo phức tạp hơn nửa chu kỳ.
Tinh chỉnh điện áp DC đầu ra
Để tạo ra điện áp DC ổn định, mạch chỉnh lưu thường kết hợp thêm các phần tử phụ trợ như:
- Tụ lọc (C): giúp giảm gợn sóng, giữ điện áp ổn định trong khoảng giữa các chu kỳ.
- Điện trở xả (R): dùng để xả điện tích trên tụ khi ngắt nguồn.

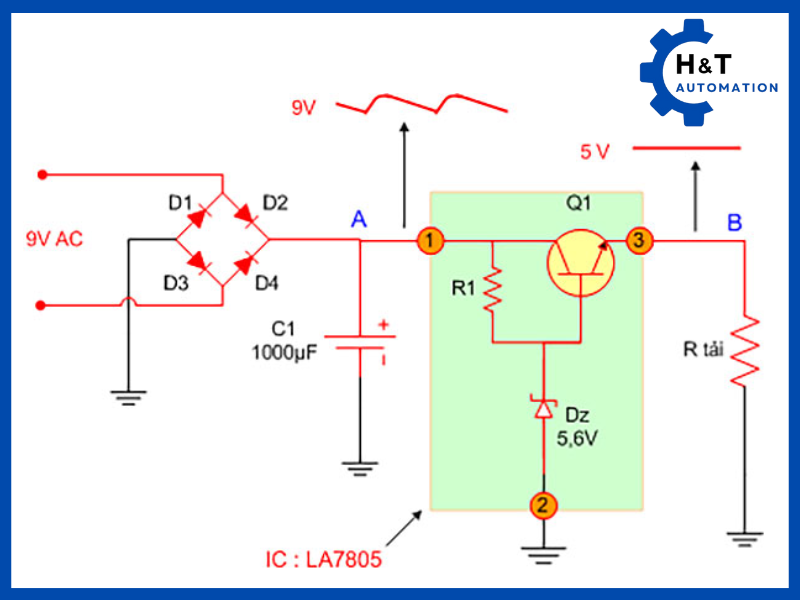

- IC ổn áp (7805, 7812, LM317…): duy trì điện áp DC cố định, bất kể dao động đầu vào.
- Mạch lọc LC hoặc RC: tăng chất lượng điện áp ra, dùng trong thiết bị nhạy cảm.
Công thức gần đúng tính điện áp gợn sóng Vr:
Vr = Iload / (f * C)
Trong đó:
- Iload: dòng tải (A)
- f: tần số sau chỉnh lưu (Hz)
- C: điện dung tụ lọc (F)
Các yếu tố ảnh hưởng đến hiệu suất của mạch chỉnh lưu
Sụt áp trên diode
Khi dòng điện đi qua diode, luôn tồn tại một điện áp sụt (forward voltage drop) – thường từ 0.7V với diode silic hoặc 0.3V với diode germanium.
Điện áp sụt này làm giảm điện áp đầu ra và ảnh hưởng đến hiệu suất tổng thể, đặc biệt trong các mạch chỉnh lưu công suất thấp.
Hiệu suất chuyển đổi
Hiệu suất chỉnh lưu được định nghĩa là:
η = (PDC / PAC) * 100%
Trong đó:
- PDC: công suất trung bình tải DC
- PAC: công suất đầu vào AC
Hiệu suất của:
- Mạch nửa chu kỳ: ≈ 40.6%
- Mạch toàn chu kỳ: ≈ 81.2%
Muốn đạt hiệu suất cao, cần chọn diode có tổn hao thấp, thiết kế tụ lọc phù hợp, và hạn chế nhiễu điện từ trong đường truyền.
Độ gợn sóng (Ripple) và cách khắc phục
Độ gợn sóng (Ripple) thể hiện mức dao động của điện áp DC đầu ra quanh giá trị trung bình.
Ripple càng nhỏ → điện áp càng ổn định → thiết bị hoạt động chính xác hơn.
Tỷ lệ gợn sóng được tính:
r = Vr(rms) / VDC
Các cách giảm độ gợn sóng:
- Tăng dung lượng tụ lọc C.
- Dùng mạch lọc LC hoặc RC nối tiếp.
- Sử dụng mạch ổn áp tuyến tính hoặc xung.
- Giảm tải hoặc tăng tần số nguồn.
Ứng dụng của mạch chỉnh lưu trong thực tế
Ứng dụng trong bộ nguồn thiết bị điện tử
Đây là ứng dụng phổ biến nhất. Mọi thiết bị điện tử đều cần nguồn DC để hoạt động, trong khi nguồn điện cung cấp lại là AC 220V.
Mạch chỉnh lưu giúp chuyển đổi AC → DC, sau đó kết hợp với tụ lọc và IC ổn áp để tạo ra các mức điện áp ổn định như 5V, 12V, 24V… cho vi mạch, cảm biến, vi điều khiển, v.v.
Ứng dụng trong hệ thống sạc pin và ắc quy
Các bộ sạc pin, sạc xe điện hay UPS đều cần mạch chỉnh lưu để tạo ra dòng DC ổn định, sạc cho ắc quy.
Mạch này thường đi kèm mạch giới hạn dòng, bảo vệ quá áp để đảm bảo an toàn sạc và kéo dài tuổi thọ pin.
Ứng dụng trong năng lượng tái tạo (Điện mặt trời, điện gió)
Trong hệ thống điện mặt trời, dòng điện tạo ra từ tấm pin mặt trời là DC. Tuy nhiên, khi kết hợp với nguồn lưới hoặc các hệ thống lưu trữ, ta cần mạch chỉnh lưu – nghịch lưu để chuyển đổi qua lại giữa AC và DC.
Đặc biệt trong hệ thống điện gió, máy phát tạo ra AC, nên cần chỉnh lưu thành DC trước khi đưa vào bộ biến tần (inverter) để hòa lưới.
Ứng dụng trong ngành công nghiệp và điều khiển động cơ

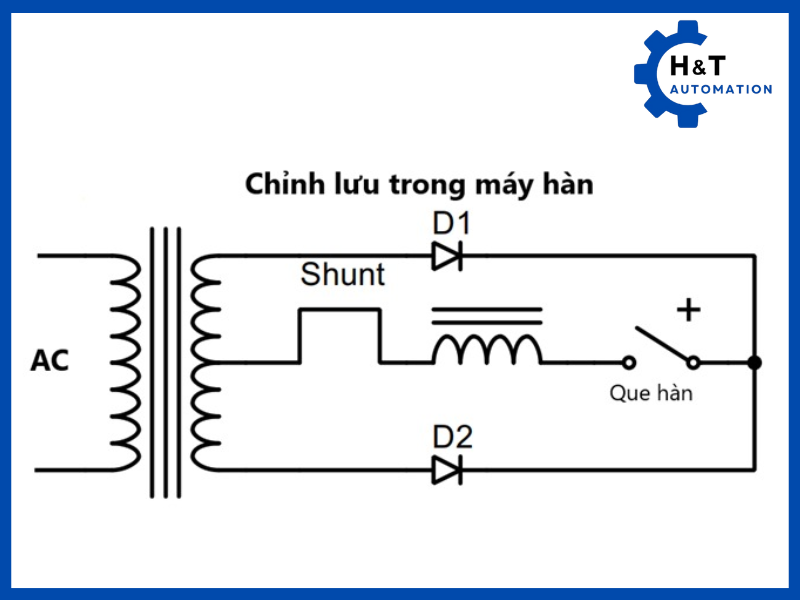

Mạch chỉnh lưu được ứng dụng trong các bộ điều khiển tốc độ động cơ DC, hệ thống điện phân, mạ điện, hay hàn hồ quang.
Trong công nghiệp nặng, các mạch chỉnh lưu cầu 3 pha giúp cung cấp dòng DC công suất lớn, ổn định và hiệu suất cao hơn so với chỉnh lưu 1 pha.
Ứng dụng trong thiết bị viễn thông và y tế
Các thiết bị viễn thông như trạm BTS, modem công nghiệp, hay thiết bị y tế như máy đo tim, máy siêu âm đều yêu cầu nguồn DC ổn định, ít nhiễu.
Mạch chỉnh lưu kèm lọc nhiễu và ổn áp giúp cung cấp nguồn sạch, đảm bảo tín hiệu đo chính xác và ổn định lâu dài.
Ứng dụng trong xe điện và giao thông
Trong xe điện (EV), mạch chỉnh lưu được sử dụng để sạc pin từ nguồn AC lưới điện. Ngoài ra, trong hệ thống điều khiển động cơ DC, chỉnh lưu còn giúp chuyển đổi năng lượng tái sinh (regenerative braking) trở lại pin.
Điều này giúp tăng hiệu suất tổng thể của hệ thống truyền động điện.
Phân biệt mạch chỉnh lưu và mạch nghịch lưu
Một điểm quan trọng trong kỹ thuật công suất là phân biệt mạch chỉnh lưu (Rectifier) và mạch nghịch lưu (Inverter):
| Tiêu chí | Mạch chỉnh lưu | Mạch nghịch lưu |
| Chức năng | AC → DC | DC → AC |
| Ứng dụng | Bộ nguồn, sạc pin, mạch điều khiển DC | Biến tần, UPS, năng lượng mặt trời |
| Linh kiện chính | Diode, SCR, MOSFET | IGBT, MOSFET, PWM driver |
| Ví dụ | Bộ sạc điện thoại, adapter | Biến tần điều khiển động cơ |
Hai mạch này thường hoạt động song song trong hệ thống công nghiệp: chỉnh lưu để nạp năng lượng, nghịch lưu để điều khiển hoặc hòa lưới.
Cách lựa chọn diode cho mạch chỉnh lưu
Việc chọn đúng loại diode chỉnh lưu ảnh hưởng trực tiếp đến độ bền và hiệu suất của mạch. Một số tiêu chí kỹ sư cần lưu ý:
- Điện áp ngược cực đại (VRRM): lớn hơn ít nhất 2 lần điện áp AC đỉnh đầu vào.
- Dòng dẫn trung bình (IF): phải lớn hơn dòng tải.
- Loại diode:
- Diode thường (1N4007) – dùng cho mạch nhỏ.
- Diode công suất (1N5408, BY255) – dùng cho tải lớn.
- Diode Schottky – sụt áp thấp, thích hợp cho mạch xung tốc độ cao.
Công thức chọn điện áp diode:
VRRM ≥ √2 * VAC
Kết luận
Mạch chỉnh lưu là một trong những khối mạch cơ bản nhưng cực kỳ quan trọng trong lĩnh vực điện – điện tử. Nhờ khả năng chuyển đổi AC thành DC, nó được ứng dụng rộng rãi từ thiết bị dân dụng, công nghiệp đến năng lượng tái tạo.
Việc hiểu rõ nguyên lý hoạt động, cấu tạo, phân loại và các yếu tố ảnh hưởng đến hiệu suất sẽ giúp kỹ sư thiết kế được nguồn điện ổn định, an toàn và tiết kiệm hơn.
