Trong thời đại công nghiệp 4.0, khái niệm HMI (Human Machine Interface) – giao diện người – máy – không còn xa lạ trong lĩnh vực tự động hóa. Đây là thành phần đóng vai trò cầu nối giữa con người và hệ thống điều khiển, giúp giám sát, điều khiển và tối ưu hoạt động của máy móc trong dây chuyền sản xuất.
Với khả năng hiển thị trực quan, dễ thao tác và hỗ trợ nhiều chức năng nâng cao, màn hình cảm ứng HMI ngày càng được ứng dụng rộng rãi trong các nhà máy, xưởng sản xuất, tòa nhà thông minh, và hệ thống năng lượng. Bài viết này của H&T Automation sẽ giúp bạn hiểu rõ HMI là gì, cấu tạo, nguyên lý hoạt động, ưu nhược điểm, cũng như hướng dẫn cách lựa chọn loại HMI phù hợp cho từng ứng dụng cụ thể.

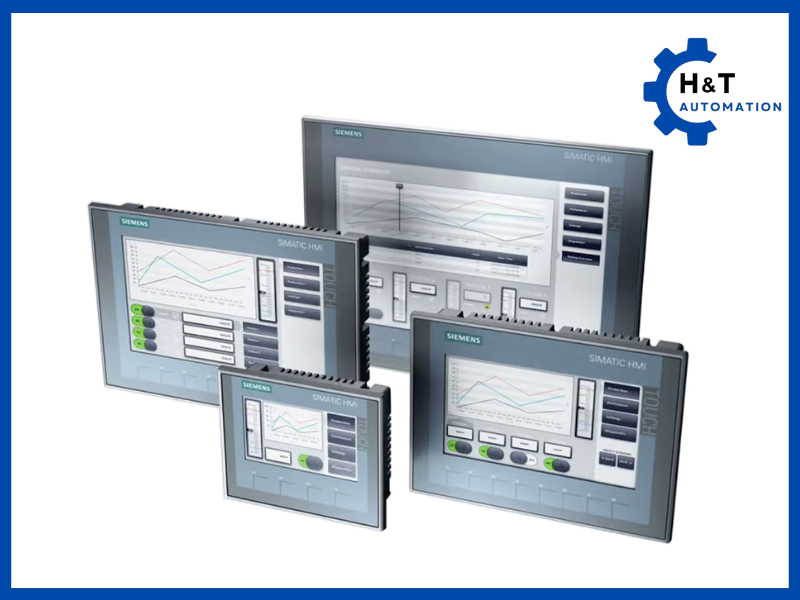

Màn hình cảm ứng HMI là gì?
HMI (Human Machine Interface) là giao diện giúp người vận hành tương tác trực tiếp với hệ thống điều khiển (PLC, vi điều khiển, biến tần, cảm biến, v.v.). Màn hình HMI thường hiển thị các thông tin về trạng thái thiết bị, giá trị cảm biến, cảnh báo lỗi, và cho phép nhập các lệnh điều khiển thông qua thao tác cảm ứng.
Hiểu đơn giản, HMI là “cửa sổ” giúp con người giám sát và điều khiển máy móc. Trong một dây chuyền sản xuất tự động, HMI có thể hiển thị nhiệt độ, tốc độ, áp suất, hoặc năng suất sản xuất, giúp người vận hành dễ dàng theo dõi và can thiệp khi cần.

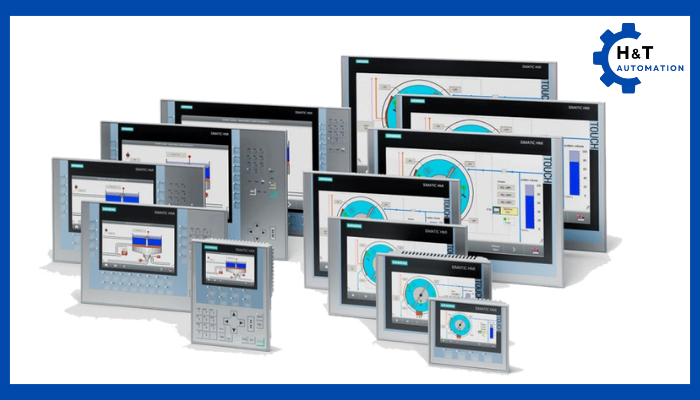

Các hãng phổ biến hiện nay như Siemens, Mitsubishi, Delta, Cimon, Kinco, Weintek, Omron đều cung cấp nhiều dòng HMI từ cơ bản đến cao cấp, đáp ứng đa dạng nhu cầu từ giám sát đơn giản đến hệ thống SCADA phức tạp.
Ưu, nhược điểm của màn hình cảm ứng HMI
Mặc dù mang lại nhiều lợi ích trong công nghiệp, màn hình HMI cũng có những điểm cần cân nhắc khi lựa chọn và ứng dụng thực tế.
Ưu điểm của màn hình cảm ứng HMI
- Giao diện trực quan – dễ thao tác: So với các nút cơ truyền thống, HMI cho phép hiển thị toàn bộ thông tin trên màn hình cảm ứng, giúp người vận hành dễ dàng theo dõi trạng thái hệ thống và điều khiển thiết bị chỉ bằng thao tác chạm.
- Tích hợp cao: HMI có thể kết nối với nhiều thiết bị như PLC, biến tần, cảm biến, hoặc module truyền thông qua các chuẩn như RS232, RS485, Ethernet/IP, Modbus TCP/IP.
- Tiết kiệm không gian và thời gian: Việc thay thế hàng loạt nút nhấn, đèn báo bằng một màn hình HMI giúp giảm dây nối, gọn tủ điện và tiết kiệm chi phí bảo trì.
- Tùy biến linh hoạt: Giao diện có thể thiết kế tùy theo nhu cầu, hiển thị biểu đồ, cảnh báo, nhật ký lỗi, giúp nâng cao khả năng giám sát.
- Hỗ trợ đa ngôn ngữ và hiển thị dữ liệu nâng cao: Một số HMI hiện đại có thể hiển thị đồ họa 3D, hỗ trợ đa ngôn ngữ và lưu trữ dữ liệu vận hành.
Nhược điểm của màn hình cảm ứng HMI
- Chi phí đầu tư ban đầu cao hơn so với hệ thống dùng nút cơ hoặc đèn báo.
- Phụ thuộc vào lập trình: Việc xây dựng giao diện, cài đặt và truyền thông yêu cầu kỹ sư có kinh nghiệm lập trình PLC – HMI.
- Giới hạn về khả năng xử lý: Một số dòng HMI giá rẻ có bộ xử lý thấp, hạn chế hiển thị hình ảnh phức tạp hoặc tốc độ cập nhật chậm.
- Dễ bị ảnh hưởng bởi môi trường: Trong môi trường bụi bẩn, ẩm hoặc có nhiệt độ cao, màn hình cảm ứng có thể bị giảm độ nhạy hoặc tuổi thọ.
Nguyên lý hoạt động của màn hình HMI
HMI hoạt động dựa trên nguyên tắc giao tiếp giữa người dùng và bộ điều khiển trung tâm (thường là PLC) thông qua tín hiệu truyền thông.
Cụ thể:
- Người vận hành thực hiện thao tác cảm ứng trên HMI (nhấn nút ảo, nhập giá trị, chọn chế độ).
- Tín hiệu này được HMI gửi đến PLC qua giao thức truyền thông (Modbus, Ethernet/IP, Profibus…).
- PLC xử lý tín hiệu và điều khiển thiết bị tương ứng như động cơ, van, bơm hoặc cảm biến.
- Ngược lại, dữ liệu từ PLC (trạng thái, giá trị analog, cảnh báo) được gửi về HMI để hiển thị.
Nhờ cơ chế này, người vận hành có thể theo dõi và điều khiển toàn bộ hệ thống sản xuất chỉ qua một màn hình cảm ứng duy nhất, giảm đáng kể khối lượng công việc thủ công.
Cấu tạo của màn hình cảm ứng HMI
Một màn hình HMI cơ bản thường gồm 4 thành phần chính:
- Bộ xử lý (CPU): Là trung tâm điều khiển, xử lý lệnh và truyền thông dữ liệu.
- Màn hình hiển thị: Có thể là LCD hoặc TFT, kích thước từ 4 inch đến 15 inch tùy model.
- Lớp cảm ứng: Giúp người dùng thao tác trực tiếp. Hiện nay có hai loại chính là cảm ứng điện trở (resistive) và cảm ứng điện dung (capacitive).

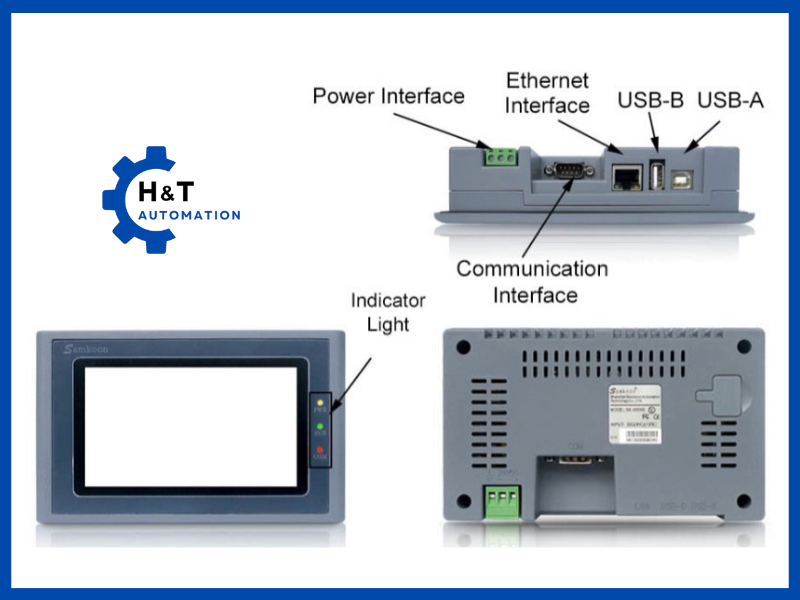

- Cổng giao tiếp: Bao gồm RS232, RS485, Ethernet, USB… để kết nối với PLC và các thiết bị ngoại vi.
Một số dòng cao cấp còn tích hợp bộ nhớ trong, thẻ SD, cổng LAN, thậm chí hỗ trợ điều khiển từ xa qua Internet, rất hữu ích cho hệ thống IoT hoặc SCADA.

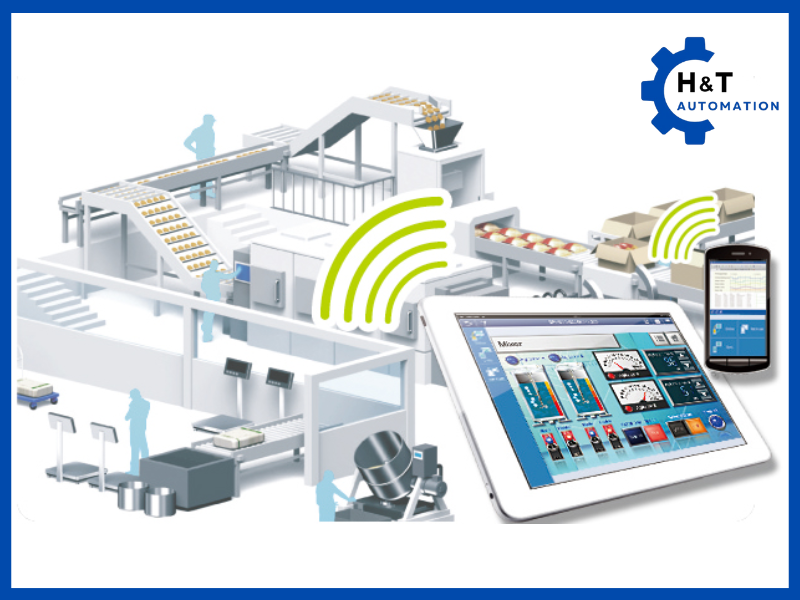

Ứng dụng của màn hình cảm ứng HMI
HMI được ứng dụng trong hầu hết các lĩnh vực công nghiệp và dân dụng hiện nay:
- Dây chuyền sản xuất tự động: Hiển thị trạng thái máy, báo lỗi, điều chỉnh tốc độ băng tải, nhiệt độ, áp suất.
- Tòa nhà thông minh: Giám sát hệ thống điện, nước, chiếu sáng, điều hòa, PCCC.
- Trạm xử lý nước – môi trường: Điều khiển bơm, van, đo lưu lượng và giám sát chất lượng nước.
- Ngành năng lượng: Ứng dụng trong hệ thống điện mặt trời, điện gió để giám sát công suất, dòng điện, điện áp.
- Máy chuyên dụng: Máy dán nhãn, máy đóng gói, máy CNC, máy in công nghiệp… đều dùng HMI để vận hành trực quan.
Nhờ khả năng tùy chỉnh linh hoạt, HMI giúp người vận hành dễ dàng tối ưu quy trình, phát hiện lỗi sớm và đảm bảo an toàn trong sản xuất.
Các bước xây dựng hệ thống HMI
Một hệ thống HMI hiệu quả cần được thiết kế bài bản, đảm bảo tính ổn định, tốc độ và khả năng mở rộng.
Lựa chọn phần cứng
Tùy theo quy mô hệ thống, kỹ sư cần xác định:
- Loại HMI: cơ bản (text), đồ họa (graphic), hoặc HMI công nghiệp có tích hợp SCADA.
- Kích thước màn hình: từ 4” đến 15”, phù hợp không gian tủ điện.
- Chuẩn truyền thông: tương thích với PLC, biến tần, cảm biến đang sử dụng.
- Cấp bảo vệ: IP65 hoặc IP67 nếu dùng trong môi trường bụi hoặc ẩm.
Xây dựng giao diện
Kỹ sư sẽ sử dụng phần mềm thiết kế giao diện của hãng, ví dụ:
- Siemens: WinCC Flexible / TIA Portal
- Mitsubishi: GT Designer
- Delta: DOPSoft
- Cimon: Xpanel Designer
- Kinco: Kinco DTools
Giao diện cần đảm bảo trực quan, logic, dễ đọc, có bố cục rõ ràng, màu sắc phân biệt trạng thái hoạt động, cảnh báo, và khu vực điều khiển.
Các tiêu chí lựa chọn màn hình cảm ứng HMI phù hợp
Khi lựa chọn HMI, bạn nên cân nhắc các tiêu chí kỹ thuật sau để đảm bảo hiệu quả sử dụng lâu dài:
- Tương thích PLC và giao thức truyền thông đang sử dụng trong hệ thống.
- Kích thước màn hình và độ phân giải phù hợp với yêu cầu hiển thị.
- Tốc độ xử lý và dung lượng bộ nhớ đáp ứng giao diện có nhiều tag hoặc đồ họa.
- Độ bền và tiêu chuẩn bảo vệ (IP): đặc biệt quan trọng trong môi trường bụi, dầu hoặc độ ẩm cao.
- Khả năng mở rộng: hỗ trợ kết nối Internet, USB, thẻ nhớ hoặc SCADA.
- Hỗ trợ phần mềm lập trình dễ dùng, bảo mật cao, có cộng đồng kỹ sư hỗ trợ.
Xu hướng phát triển của màn hình cảm ứng HMI trong công nghiệp 4.0
Trong bối cảnh chuyển đổi số và IoT công nghiệp, HMI không chỉ còn là giao diện điều khiển mà còn trở thành trung tâm kết nối dữ liệu thông minh.
Các xu hướng nổi bật gồm:

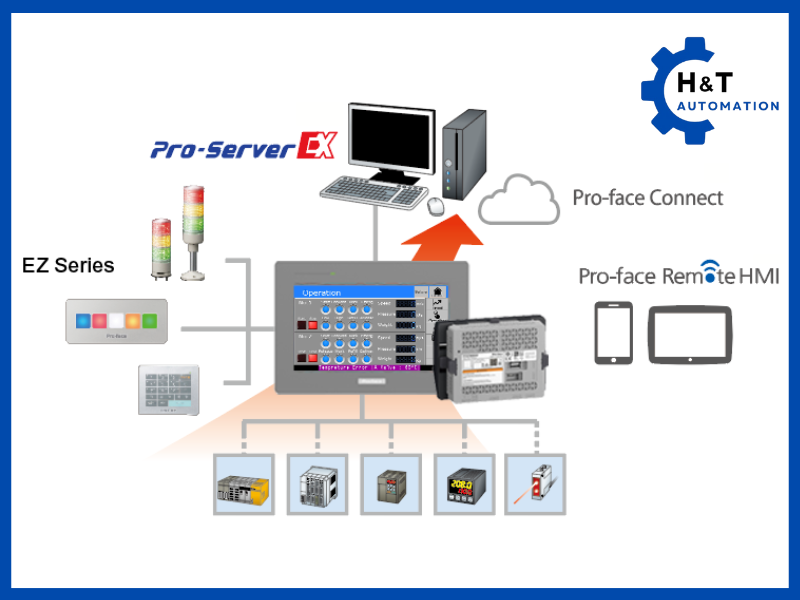

- HMI kết nối đám mây: cho phép giám sát và điều khiển từ xa qua Internet.
- Giao diện đồ họa 3D: tăng tính trực quan và giảm sai sót thao tác.
- Tích hợp AI và phân tích dữ liệu: giúp dự đoán lỗi, tối ưu vận hành.
- Tương tác không chạm hoặc bằng giọng nói: nâng cao trải nghiệm và an toàn trong môi trường công nghiệp.
Sự phát triển này mở ra hướng đi mới cho các doanh nghiệp, đồng thời đòi hỏi kỹ sư tự động hóa phải cập nhật kỹ năng lập trình HMI hiện đại để đáp ứng nhu cầu thị trường.
Màn hình cảm ứng HMI là thiết bị then chốt trong hệ thống điều khiển tự động, giúp con người tương tác hiệu quả với máy móc, nâng cao năng suất và độ an toàn trong vận hành. Hiểu rõ khái niệm, cấu tạo, nguyên lý hoạt động và ứng dụng của HMI sẽ giúp kỹ sư lựa chọn và triển khai hệ thống tối ưu hơn.
Trong bối cảnh công nghiệp thông minh, việc nắm vững công nghệ HMI không chỉ là kỹ năng cần thiết mà còn là bước đệm để tiến sâu vào tự động hóa, IoT và điều khiển số hóa.
