Modbus RTU: Giao thức truyền thông nền tảng trong hệ thống tự động hóa

Trong môi trường sản xuất công nghiệp hiện đại, việc tích hợp thiết bị như PLC, cảm biến, biến tần, HMI với hệ thống điều khiển trung tâm ngày càng trở nên phức tạp. Giao thức truyền thông đóng vai trò then chốt để đảm bảo dữ liệu từ các thiết bị biên được truyền vừa chính xác, vừa tin cậy, lại vừa hiệu quả về chi phí. Một trong những giao thức được sử dụng rộng rãi nhất trong lĩnh vực này là Modbus RTU. Với kiến trúc đơn giản, khả năng tương thích rộng và chi phí triển khai thấp, Modbus RTU vẫn giữ vị trí quan trọng trong tự động hóa công nghiệp.

Bài viết này sẽ cung cấp cái nhìn toàn diện về Modbus RTU – từ khái niệm cơ bản, cấu trúc khung dữ liệu, cách thực hiện, đến các yêu cầu kỹ thuật, ưu nhược điểm, hướng dẫn triển khai cũng như ứng dụng thực tiễn – giúp bạn có nền tảng vững chắc để thiết kế hệ thống truyền thông công nghiệp hiệu quả.

NỘI DUNG

Khái niệm Modbus RTU và vị trí trong hệ thống truyền thông công nghiệp

Modbus RTU là gì?

Giao thức Modbus được phát triển bởi hãng Modicon (nay là một phần của Schneider Electric) từ năm 1979 và nhanh chóng trở thành chuẩn de-facto trong truyền thông công nghiệp.
Modbus RTU (Remote Terminal Unit) là phiên bản truyền thông tuyến tính (serial) của giao thức này, sử dụng định dạng nhị phân (binary) để giao tiếp, thường qua giao diện RS-232, RS-422 hoặc RS-485.
Khác với phiên bản ASCII (Modbus ASCII) hay giao thức Ethernet (Modbus TCP), Modbus RTU nổi bật với hiệu suất cao, chi phí thấp và cấu trúc đơn giản – rất phù hợp cho các ứng dụng biên và điều khiển trong dây chuyền sản xuất.

Vì sao Modbus RTU vẫn phổ biến?

Tính đơn giản trong triển khai: các thiết bị chỉ cần địa chỉ Slave, baud rate, định dạng dữ liệu và cấu hình giao tiếp cơ bản.
Khả năng tương thích cao: hầu hết PLC, biến tần, thiết bị I/O công nghiệp đều hỗ trợ Modbus RTU.
Tính tin cậy tốt: sử dụng CRC kiểm tra lỗi, truyền dữ liệu dạng nhị phân giúp giảm overhead.
Chi phí triển khai thấp: truyền thông serial (RS-485) đơn giản, cáp và thiết bị đa dạng, không đòi hỏi hạ tầng mạng phức tạp

Tất cả những yếu tố này khiến Modbus RTU vẫn được lựa chọn rất nhiều mặc dù có nhiều giao thức hiện đại hơn xuất hiện.

Cấu trúc khung dữ liệu và nguyên tắc truyền thông

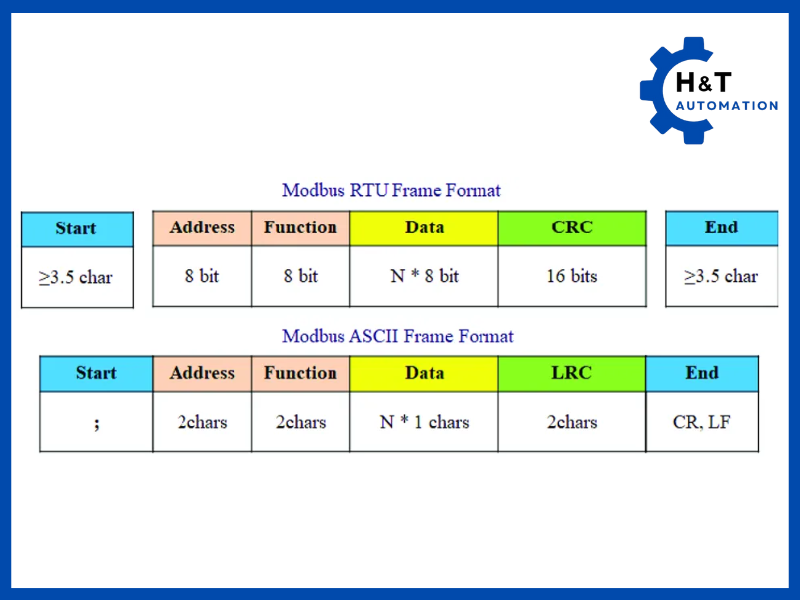

Khung dữ liệu (Frame) của Modbus RTU

Một khung Modbus RTU bao gồm các thành phần chính: địa chỉ Slave (1 byte), mã chức năng (1 byte), dữ liệu (n-byte) và CRC (2 byte) để kiểm tra lỗi.
Cụ thể:

Address field: 1 byte, giá trị từ 1-247 (0 thường dành cho broadcast).
Function code: 1 byte, xác định thao tác (đọc/ghi coil, đọc/ghi register…).
Data field: chứa thông tin địa chỉ bắt đầu, số lượng, dữ liệu trả về hoặc dữ liệu ghi.
CRC field: 16-bit CRC (2 bytes) dùng để kiểm tra tính toàn vẹn khung dữ liệu.
Khung dữ liệu yêu cầu “im lặng” (silent interval) tối thiểu 3.5 ký tự trước và sau khung để phân biệt giữa các khung.

Nguyên tắc truyền thông và định dạng vật lý

Modbus RTU thường sử dụng giao diện RS-485 (trong mạng đa điểm) hoặc RS-232 (trong mạng điểm-điểm).
Truyền dữ liệu ở định dạng nhị phân (binary) – mỗi byte gồm 1 start bit, 8 data bit, kiểm tra parity (tuỳ chọn) và stop bit(s).
Ví dụ: nếu nhiều hơn 1.5 ký tự thời gian trống xuất hiện giữa các byte, đó được xem là lỗi và khung có thể bị huỷ.
Các tham số cơ bản cần cấu hình khi triển khai bao gồm: baud rate (ví dụ 9600, 19200…), địa chỉ Slave, parity (None, Even, Odd), số bit dữ liệu và stop bit(s). Mismatch giữa các tham số có thể dẫn đến giao tiếp thất bại.

Bản đồ địa chỉ và bảng dữ liệu Modbus

Modbus RTU định nghĩa bốn vùng dữ liệu cơ bản trong thiết bị Slave:

Coils (bộ cuộn, 1 bit, đọc/ghi)
Discrete inputs (công tắc, 1 bit, chỉ đọc)
Input registers (16-bit, chỉ đọc)
Holding registers (16-bit, đọc/ghi)

Ví dụ: Holding register #40001 thực chất có địa chỉ 0000 hex + offset = 40001 trong cách đánh số.

Kỹ sư phải hiểu rõ tài liệu thiết bị để xác định đúng địa chỉ, vì nhiều nhà sản xuất ghi số “40001” nhưng địa chỉ thực là 0000 (offset).

Các mã chức năng và cơ chế đọc/ghi

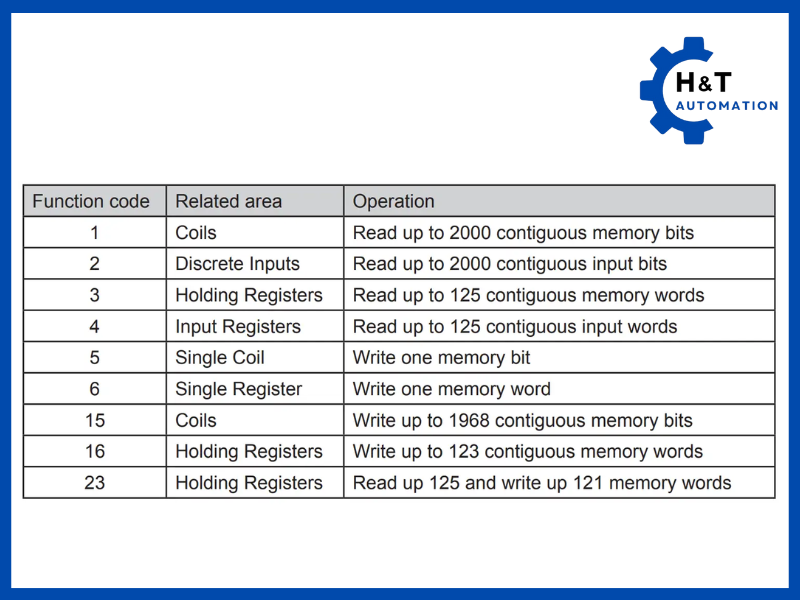

Mã chức năng phổ biến trong Modbus RTU

Một số mã chức năng thường được sử dụng:

0x01 (1): Read Coils – đọc trạng thái bộ cuộn (coil)
0x02 (2): Read Discrete Inputs – đọc discrete input
0x03 (3): Read Holding Registers – đọc holding register
0x04 (4): Read Input Registers – đọc input register
0x05 (5): Write Single Coil – ghi một coil
0x06 (6): Write Single Register – ghi một holding register
0x0F (15): Write Multiple Coils
0x10 (16): Write Multiple Registers

Những mã chức năng này cho phép Master (chủ) gửi yêu cầu đến Slave (tớ) và nhận hoặc ghi dữ liệu theo yêu cầu.

Ví dụ minh hoạ “Read Holding Registers”

Ví dụ trích từ tài liệu: Master gửi đến Slave địa chỉ 17 hex (11) yêu cầu đọc Holding Register từ 40108 đến 40110 (3 thanh ghi) như sau:
11 03 006B 0003 7687
Slave phản hồi:
11 03 06 AE41 5652 4340 49AD
Trong đó AE41 / 5652 / 4340 là giá trị của các thanh ghi đọc được.

Cơ chế xử lý lỗi và ngoại lệ

Khi Slave nhận được yêu cầu không hợp lệ, nó sẽ trả về mã ngoại lệ (exception code) trong đó mã chức năng có bit cao được bật. Ví dụ: nếu chức năng là 3 (0x03) mà trả về 0x83, nghĩa là yêu cầu đọc holding register nhưng có lỗi. Một số mã lỗi có thể bao gồm: địa chỉ không đúng, dữ liệu không hợp lệ, Slave bận hoặc quá thời gian chờ.

Triển khai Modbus RTU trong hệ thống thực tế

Cấu hình phần cứng và kết nối

Khi thiết lập một mạng Modbus RTU, các bước cơ bản gồm: chọn giao diện phù hợp (RS-485 nếu nhiều slave, RS-232 nếu điểm-điểm), đấu dây đúng chuẩn, cài đặt tham số truyền thông (baud rate, parity, stop bit). Hệ thống nên sử dụng cáp xoắn đôi có vỏ chống nhiễu, dây nối đất tốt, và nếu cần, phải có các điện trở kết thúc (termination) và điện trở kéo (bias) để đảm bảo tín hiệu RS-485 ổn định.
Ngoài ra, địa chỉ Slave không được trùng lặp và phải nằm trong khoảng 1-247. Master chỉ có thể gửi yêu cầu – Slave chỉ phản hồi.

Cấu hình phần mềm và map register

Kỹ sư cần đọc kỹ tài liệu thiết bị để biết các register hỗ trợ và địa chỉ thực của chúng. Ví dụ, một thiết bị có thể ghi “Input Register #30001” nhưng thực tế địa chỉ offset là 0 (30001-30001 = 0). Việc này rất dễ gây nhầm lẫn nếu không kiểm tra. Phần mềm Master hoặc HMI/SCADA sẽ phải cấu hình để đọc/ghi đúng register, đúng mã chức năng và đúng kiểu dữ liệu (16-bit, 32-bit, float, signed, unsigned).

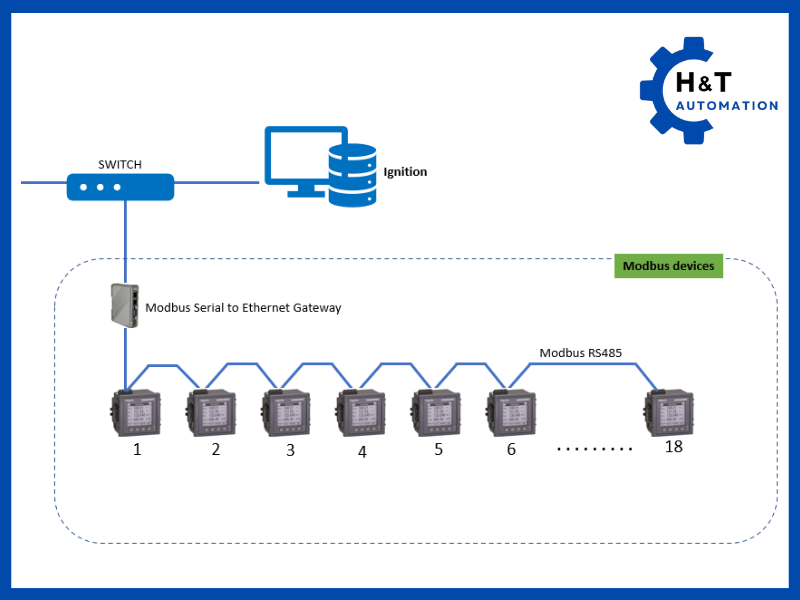

Mạng nhiều Slave và lưu ý topologie

Modbus RTU rất phổ biến trong cấu hình mạng “bus” RS-485 đa điểm: một master kết nối tới nhiều slave trên cùng đường truyền. Khoảng cách có thể lên đến vài trăm mét (tùy cáp, tốc độ, môi trường nhiễu) nếu sử dụng RS-485.
Lưu ý: mạng cần có khoảng trống giữa khung (silent interval) để phân biệt khung dữ liệu; nếu nối tiếp các khung mà không có đủ thời gian lặng, thiết bị có thể hiểu sai khung và dẫn tới lỗi.

Gỡ lỗi và kiểm tra hệ thống

Khi gặp lỗi truyền thông Modbus RTU, các kỹ sư thường kiểm tra các yếu tố sau:

Tham số truyền thông (baud rate, parity, stop bit) có khớp giữa Master – Slave không.
Địa chỉ Slave có trùng hoặc nằm ngoài khoảng 1-247 không.
Cáp và kết nối có đúng chuẩn (termination, bias, shield) hay không.
Thời gian khoảnh lặng giữa khung liệu có đang tuân thủ quy định.
Master có hỗ trợ đúng mã chức năng và register device cung cấp hay không.
Một kỹ sư trên Reddit nhận xét:

Ưu điểm, nhược điểm và khi nào sử dụng Modbus RTU

Ưu điểm

Giao thức nhẹ, sử dụng định dạng nhị phân, giúp truyền dữ liệu nhanh, tiết kiệm băng thông.
Chi phí thấp do sử dụng truyền thông serial và thiết bị phổ biến.
Dễ hiểu, dễ lập trình cho kỹ sư tự động hóa.
Hỗ trợ mạng đa điểm (RS-485) với nhiều slave – phù hợp cho các hệ thống phân tán.

Nhược điểm

Tốc độ và băng thông bị hạn chế so với Ethernet/fieldbus hiện đại.
Không hỗ trợ nhiều tính năng nâng cao như định tuyến mạng, bảo mật cao, mạng lớp phức tạp.
Khi mở rộng mạng hoặc khoảng cách lớn, việc đảm bảo tín hiệu và đồng bộ thời gian trở nên phức tạp.
Địa chỉ và bản đồ register đôi khi thiếu chuẩn, gây khó khăn cho việc tích hợp đa vendor.

Khi nào nên sử dụng Modbus RTU

Modbus RTU là lựa chọn phù hợp khi:

Hệ thống có nhiều thiết bị đơn giản, cần truyền dữ liệu (đọc/ghi) mà không yêu cầu băng thông lớn.
Môi trường cáp đã sẵn có truyền thông RS-485 hoặc RS-232.
Cần tiết kiệm chi phí, muốn giao thức phổ biến, dễ bảo trì và tích hợp với thiết bị hiện có.
Nếu hệ thống yêu cầu tốc độ cao, mạng phức tạp, hoặc mở rộng xa, có thể cân nhắc các giao thức như Modbus TCP, EtherNet/IP, PROFINET…

So sánh Modbus RTU với các biến thể và giao thức khác

Một kỹ sư cần hiểu sự khác biệt giữa Modbus RTU với các bản khác để lựa chọn phù hợp.

Modbus RTU và Modbus ASCII

Modbus ASCII sử dụng dạng truyền ký tự ASCII thay vì nhị phân, dễ đọc nhưng chậm hơn và sử dụng nhiều băng thông hơn.
Ngược lại, Modbus RTU – với dạng nhị phân và CRC – nhanh hơn, hiệu quả hơn trong môi trường công nghiệp.

Modbus RTU và Modbus TCP

Modbus TCP là phiên bản chạy trên mạng Ethernet/IP, thường dùng trong hệ thống mở, kết nối nhiều mạng, tập trung dữ liệu qua IP.
So với RTU, Modbus TCP có ưu điểm là tốc độ cao, dễ mở rộng, dễ quản lý phần mềm mạng nhưng lại có chi phí phần cứng và hạ tầng mạng lớn hơn.
Khi chọn giao thức, cần cân nhắc: khoảng cách, số thiết bị, yêu cầu dữ liệu, chi phí và khả năng mở rộng của hệ thống.

Tối ưu hóa và thực hành tốt khi triển khai Modbus RTU

Thiết kế mạng và cài đặt tốt

Sử dụng cáp RS-485 phù hợp: xoắn đôi, chống nhiễu, có termination resistor (120 Ω) ở hai đầu bus.
Giữ khoảng cách giữa các thiết bị phù hợp (RS-485 có thể lên đến ~1200 m trong điều kiện tốt).
Tránh nhánh quá dài hoặc đấu nối kiểu star (nên dùng cấu trúc bus hoặc daisy-chain).
Đặt chiều dài và số lượng thiết bị phù hợp với thể hiện mức chuyên gia: nếu nhiều thiết bị → chia vùng hoặc sử dụng repeater.
Đồng bộ tham số truyền thông giữa Master và tất cả Slave: baud rate, parity, stop bit.

Cấu hình phần mềm và bảo trì dữ liệu

Xây dựng bản đồ register rõ ràng, gắn nhãn dễ hiểu (ví dụ: HoldingRegister_100 = Temperatura_Sensor).
Sử dụng chức năng “Read multiple registers” (0x03) hoặc “Write multiple registers” (0x10) khi có nhiều dữ liệu để tăng hiệu suất.
Thiết lập timeout hợp lý và retry limit để tránh treo mạng khi một thiết bị không phản hồi.
Theo dõi lỗi CRC, ngoại lệ (exception code) và log lại khi có sự cố – rất hữu ích cho bảo trì sau này.
Cập nhật firmware và phần mềm nếu thiết bị hỗ trợ – nhiều lỗi truyền thông là do phiên bản cũ hoặc cấu hình không tương thích.

Kỹ thuật nâng cao

Sử dụng “gateway” hoặc “protocol converter” nếu cần chuyển từ Modbus RTU sang Modbus TCP hoặc ngược lại.
Khi truyền dữ liệu lớn hơn 16-bit hoặc float (32-bit), cần xử lý byte-order và word-order để tránh sai số – nhiều nhà sản xuất có cách sắp xếp khác nhau.
Theo dõi trạng thái bus RS-485: nếu có nhiễu quá nhiều, có thể cân nhắc chuyển sang fibre optic hoặc sử dụng cáp được che chắn tốt hơn.
Thiết kế phần mềm để có thể “auto-detect” slave offline, tự khôi phục hoặc cảnh báo khi mất kết nối.

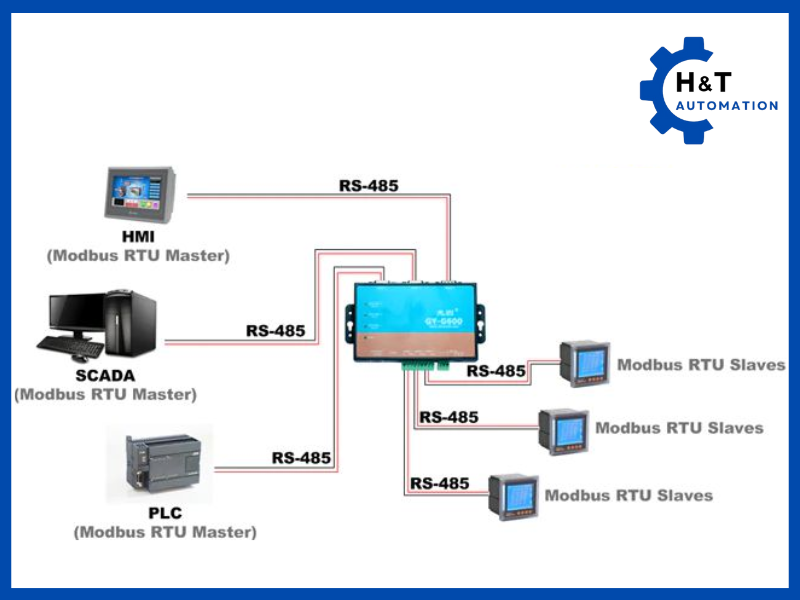

Ứng dụng tiêu biểu của Modbus RTU trong sản xuất và tự động hóa

Modbus RTU đã và đang được ứng dụng rất rộng rãi trong nhiều lĩnh vực sản xuất và hệ thống điều khiển:

Trong ngành chế tạo: kết nối PLC với các module I/O, cảm biến nhiệt độ, cảm biến áp suất, motor driver – giúp thu thập dữ liệu và điều khiển từ trung tâm.
Trong hệ thống xử lý nước, môi trường: nhiều thiết bị đo lưu lượng, pH, hóa chất hỗ trợ Modbus RTU giúp SCADA thu thập lưới thiết bị phân tán.
Trong ngành năng lượng và điện: biến tần, năng lượng mặt trời, bộ điều khiển năng lượng thường hỗ trợ Modbus RTU để truyền dữ liệu và thiết lập thông số từ hệ thống điều hành trung tâm.
Hệ thống đóng gói – bốc xếp: thiết bị I/O, cảm biến, actuator kết nối với PLC qua Modbus RTU để thực hiện lắp ráp, đóng gói tốc độ cao.

Nhờ vào ưu điểm về chi phí và độ phổ biến, Modbus RTU phù hợp với những hệ thống cần từ vài đến vài chục thiết bị slave, mạng cable không quá phức tạp.

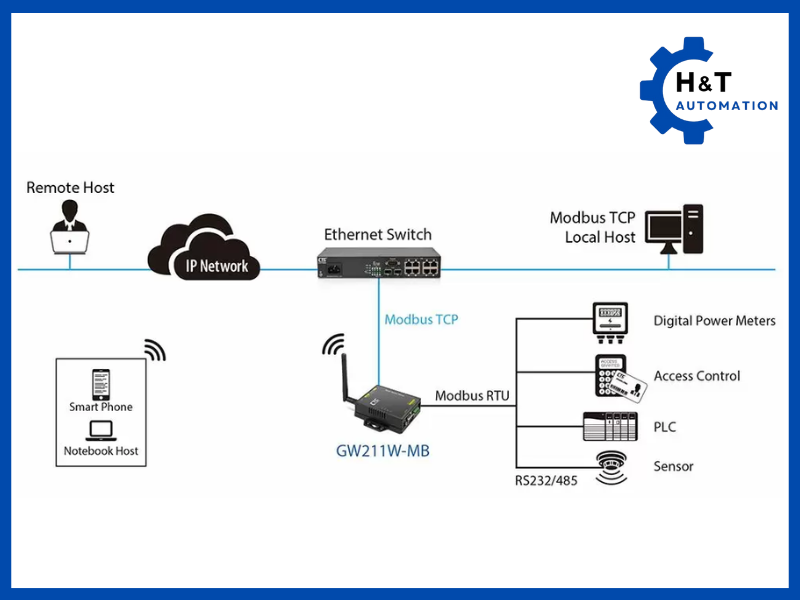

Hướng phát triển và xu hướng tương lai của Modbus RTU

Mặc dù có nhiều giao thức truyền thông công nghiệp hiện đại, Modbus RTU vẫn có chỗ đứng vững chắc. Tuy nhiên để không bị “tụt lại”, kỹ sư và nhà quản lý hệ thống cần lưu ý các xu hướng sau:

Tích hợp Modbus RTU với mạng Ethernet/IoT: nhiều thiết bị hỗ trợ dual-mode – vừa RS-485 Modbus RTU, vừa Ethernet Modbus TCP hoặc MQTT.
An ninh truyền thông: truyền thông serial vốn ít có bảo mật; hiện đang có xu hướng bổ sung lớp mã hoá hoặc tự động kiểm tra integrity, kết hợp firewall trên mạng SCADA.
Kết nối dữ liệu lớn hơn: khi số thiết bị và dữ liệu tăng, cần cân nhắc “gateway” chuyển đổi qua Modbus TCP, OPC UA hoặc edge-computing để thu thập thông tin hiệu quả hơn.
Hỗ trợ “Plug & Play” và công cụ cấu hình dễ dùng: giúp tăng tốc triển khai, đặc biệt trong nhà máy thông minh, nơi thời gian downtime phải giảm tối đa.
Với những xu hướng này, Modbus RTU không chỉ đứng riêng lẻ mà thường được dùng kết hợp trong kiến trúc hệ thống, như tầng biên (field) dùng RTU, tầng trung tâm dùng Ethernet.

Kết luận

Giao thức Modbus RTU là một nền tảng truyền thông công nghiệp tin cậy, hiệu quả và đã được kiểm chứng qua nhiều thập kỷ. Dù có nhiều lựa chọn hiện đại hơn, Modbus RTU vẫn giữ vị trí vững chắc nhờ vào chi phí thấp, dễ triển khai và khả năng tương thích rộng. Khi hiểu rõ cấu trúc khung dữ liệu, các mã chức năng, cách triển khai và những lưu ý thực tế, bạn sẽ thiết kế được hệ thống truyền thông tự động hóa với hiệu suất cao và độ tin cậy lớn.

Tuy nhiên, như bất kỳ công nghệ nào, việc triển khai Modbus RTU thành công đòi hỏi kỹ năng, kiến thức chuyên sâu và quan sát thực tế – từ đấu dây, cấu hình truyền thông, map register đến giám sát và bảo trì. Khi kết hợp Modbus RTU vào kiến trúc tổng thể của nhà máy thông minh, bạn sẽ khai thác được lực mạnh mẽ của giao thức này, đồng thời chuẩn bị sẵn sàng cho xu hướng kết nối, dữ liệu lớn và sản xuất linh hoạt.
