Trong lĩnh vực tự động hóa, điện – điện tử, việc hiểu rõ sự khác biệt giữa tín hiệu PNP và NPN đóng vai trò cực kỳ quan trọng. Việc lựa chọn đúng loại tín hiệu không chỉ giúp hệ thống hoạt động hiệu quả mà còn đảm bảo độ an toàn, ổn định và tuổi thọ cho toàn bộ dây chuyền sản xuất. Trong bài viết dưới đây, H&T Automation sẽ giúp bạn tìm hiểu và phân biệt chính xác tín hiệu PNP và NPN, từ đó dễ dàng áp dụng trong thiết kế và lập trình PLC.
Tín Hiệu PNP Và NPN Là Gì?
Trong các hệ thống cảm biến và thiết bị điều khiển, PNP và NPN là hai loại tín hiệu đầu ra phổ biến nhất. Để dễ hiểu, có thể hình dung:
- P (Positive): Mức điện áp dương
- N (Negative): Mức điện áp âm
Điều này có nghĩa:
- Cảm biến PNP sẽ trả về điện áp 24V khi có tác động.
- Cảm biến NPN sẽ trả về điện áp 0V khi có tác động.
Việc hiểu bản chất này sẽ giúp lập trình viên và kỹ sư điều khiển lựa chọn cảm biến phù hợp với loại đầu vào của bộ điều khiển lập trình PLC hoặc các thiết bị điều khiển trung gian.
Đặc Điểm Của Tín Hiệu PNP Và NPN
Tiếp điểm PNP và NPN thường được sử dụng trong các cảm biến báo mức và cảm biến tiệm cận. Hai loại tiếp điểm này rất phổ biến trong các hệ thống tự động hóa công nghiệp, giúp phát hiện mức chất lỏng, vật liệu rời hoặc phát hiện vật thể không tiếp xúc.
Cách kết nối với PLC và rơ le trung gian
- Khi kết nối với PLC, ngõ vào của PLC thường là mạch điện trở bên trong (mạch điện tử).
- Khi kết nối với rơ le trung gian, đầu ra của cảm biến sẽ cấp tín hiệu cho cuộn dây rơ le để đóng/ngắt tiếp điểm cơ học.
Đặc điểm khi lựa chọn PNP hoặc NPN
- PNP (sourcing): Phù hợp với các hệ thống yêu cầu ổn định cao, ít bị nhiễu, dễ bảo trì. Khi kích hoạt, PNP cấp điện áp dương (+Vdc) cho tải.
- NPN (sinking): Thích hợp với môi trường có yêu cầu an toàn cao hoặc chống cháy nổ. Khi kích hoạt, NPN nối tải về mass (0V), dễ phát hiện lỗi đứt dây.
Loại tải thường dùng với tiếp điểm PNP và NPN
- Đối với PLC: thường là mạch điện trở (đầu vào điện tử).
- Đối với rơ le: thường là cuộn dây (cơ cấu điện từ), hoặc thiết bị tiêu thụ như van điện từ, đèn báo, còi báo.

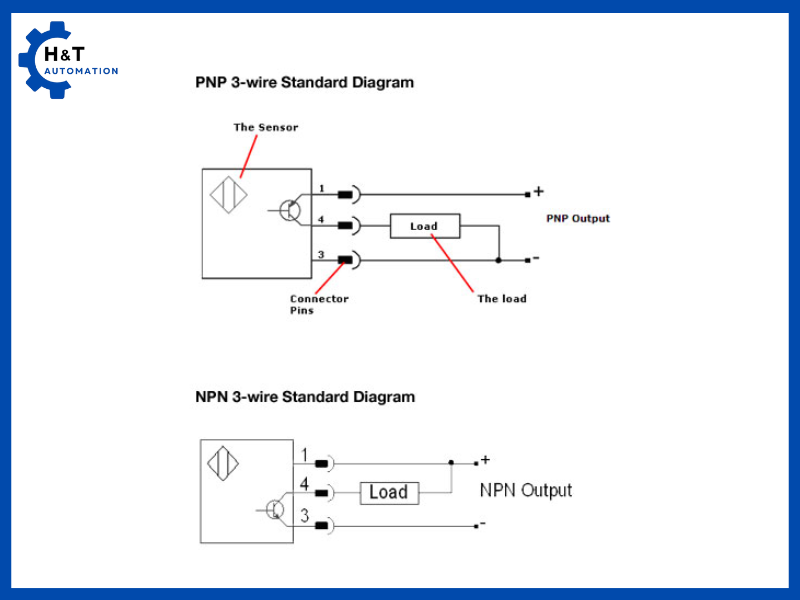

Phân Biệt Cụ Thể Giữa Tín Hiệu PNP Và NPN
Tín hiệu NPN (Open Collector – Sinking Type)
- Cấu trúc mạch: Tải được mắc giữa nguồn dương (+V) và đầu ra của cảm biến.
- Khi cảm biến kích hoạt: Đầu ra đóng mạch về cực âm (0V).
- Mức tín hiệu khi có tác động: Logic 0 (mức thấp).
- Dễ nhớ: “NPN – Negative switch”.
Tín hiệu PNP (Sourcing Type)
- Cấu trúc mạch: Tải được mắc giữa đầu ra của cảm biến và cực âm (0V).
- Khi cảm biến kích hoạt: Đầu ra đóng mạch với nguồn dương.
- Mức tín hiệu khi có tác động: Logic 1 (mức cao).
- Dễ nhớ: “PNP – Positive switch”.
Lưu Ý Khi Lựa Chọn Tín Hiệu PNP Và NPN
- Xác định hệ thống điều khiển sử dụng chuẩn tín hiệu nào.
- Xem xét môi trường vận hành: khu vực an toàn, khu vực chống cháy nổ, khu vực dễ bị nhiễu điện từ…
- Đảm bảo khả năng tương thích giữa cảm biến và bộ điều khiển PLC, tránh kết nối nhầm loại tín hiệu gây lỗi hoặc hỏng thiết bị.
- Kiểm tra kỹ tài liệu kỹ thuật của PLC để biết đầu vào hỗ trợ PNP hay NPN.
Một Số Lỗi Thường Gặp Khi Kết Nối PNP/NPN
- Kết nối nhầm cực khiến tín hiệu không hoạt động.
- Không kiểm tra kỹ mạch điện, dẫn đến chập điện khi kết nối nhầm loại cảm biến.
- Trộn lẫn PNP và NPN trong cùng một hệ thống dẫn tới sai lệch logic tín hiệu.
Việc hiểu và phân biệt chính xác tín hiệu PNP và NPN là yếu tố quan trọng trong thiết kế và lập trình hệ thống tự động hóa. Mỗi loại tín hiệu có ưu điểm riêng phù hợp với từng môi trường và mục đích sử dụng khác nhau. H&T Automation hy vọng bài viết trên đã cung cấp cho bạn đầy đủ kiến thức cần thiết để lựa chọn và ứng dụng tín hiệu PNP, NPN một cách hiệu quả, đảm bảo hệ thống vận hành an toàn, ổn định và bền vững.
