PLC S7-1500 là bước tiến quan trọng nhất của Siemens trong thế hệ điều khiển tự động hóa hiện đại. Với tốc độ xử lý vượt trội, truyền thông PROFINET tích hợp, khả năng chẩn đoán thông minh và tính năng Safety – Security được xây dựng ngay trong lõi, S7-1500 trở thành “trái tim” của nhiều dây chuyền sản xuất tiên tiến trên toàn thế giới. Không chỉ mạnh mẽ về phần cứng, dòng PLC này còn được hỗ trợ bởi nền tảng TIA Portal – môi trường lập trình hợp nhất giúp kỹ sư thiết kế, vận hành và bảo trì hệ thống dễ dàng hơn bao giờ hết. S7-1500 vì thế được xem là lựa chọn tối ưu cho các nhà máy đang hướng đến hiệu suất cao, tính ổn định dài hạn và tiêu chuẩn Industry 4.0.

PLC S7-1500 là gì?

Giới thiệu chung về PLC S7-1500

PLC SIMATIC S7-1500 là thế hệ PLC mới nhất của Siemens, được thiết kế để thay thế cho S7-300 và S7-400 trong các hệ thống điều khiển hiện đại. Với hiệu năng xử lý vượt trội, khả năng truyền thông mạnh mẽ và tính năng chẩn đoán thông minh, S7-1500 hiện là dòng PLC chủ lực trong nhiều nhà máy chuyển đổi số, dây chuyền sản xuất tự động hóa và các hệ thống Industry 4.0.

S7-1500 nổi bật nhờ:

• Tốc độ xử lý nhanh gấp nhiều lần S7-300/400.

• Bảo mật tích hợp (Security Integrated) – mã hóa, chống sửa đổi chương trình.

• Safety Integrated – PLC an toàn đạt SIL3/PL-e.

• Giao tiếp PROFINET/Industrial Ethernet mặc định trên tất cả CPU.

• Chẩn đoán thông minh hiển thị trực tiếp trên màn hình CPU.

Với tốc độ xử lý cực nhanh, PLC S7-1500 lý tưởng cho các hệ thống trung tâm và trạm phân tán đòi hỏi số lượng lớn I/O và các chức năng phức tạp, thường được ứng dụng trong các dây chuyền sản xuất quy mô lớn và siêu lớn. Các module tín hiệu được thiết kế dạng cắm/rút linh hoạt, giúp việc lắp đặt, bảo trì, thay thế trở nên đơn giản và nhanh chóng.

Lịch sử phát triển và vị trí của S7-1500 trong hệ sinh thái Siemens

Siemens ra mắt S7-1500 lần đầu năm 2012, đánh dấu bước chuyển quan trọng từ kiến trúc PLC truyền thống sang kiến trúc:

• Hiệu năng cao cấp theo chuẩn CPU đa lõi

• Giao diện Web Server tích hợp

• Cấu hình hoàn toàn trong TIA Portal

Từ đó đến nay, dòng S7-1500 liên tục được mở rộng và cải tiến:

• S7-1500 Standard CPUs – điều khiển tiêu chuẩn.

• S7-1500F / FH CPUs – an toàn, dự phòng.

• S7-1500T – điều khiển chuyển động (Motion Control) chính xác cao.

• ET 200SP CPU – phiên bản dạng module nhỏ gọn nhưng sử dụng chung nền tảng S7-1500.

Ngày nay, S7-1500 được xem là PLC xương sống trong hệ sinh thái TIA Portal của Siemens.

Cấu trúc phần cứng của PLC S7-1500

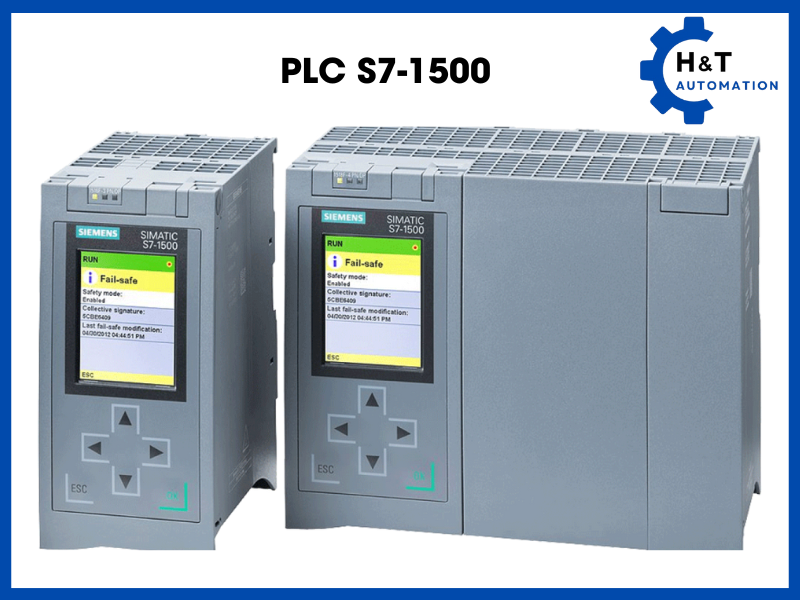

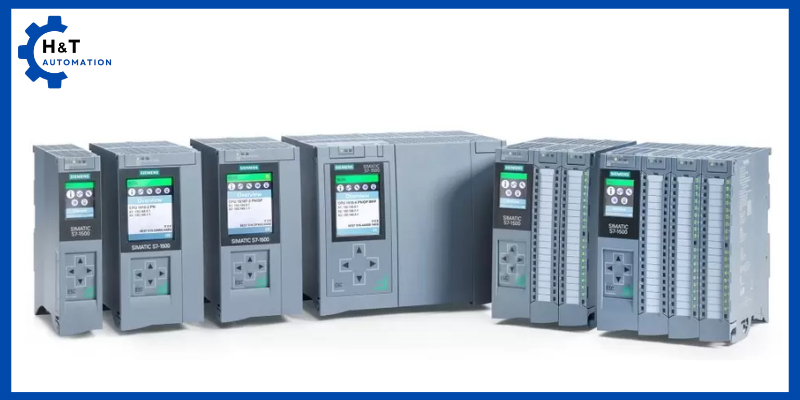

CPU dòng S7-1500

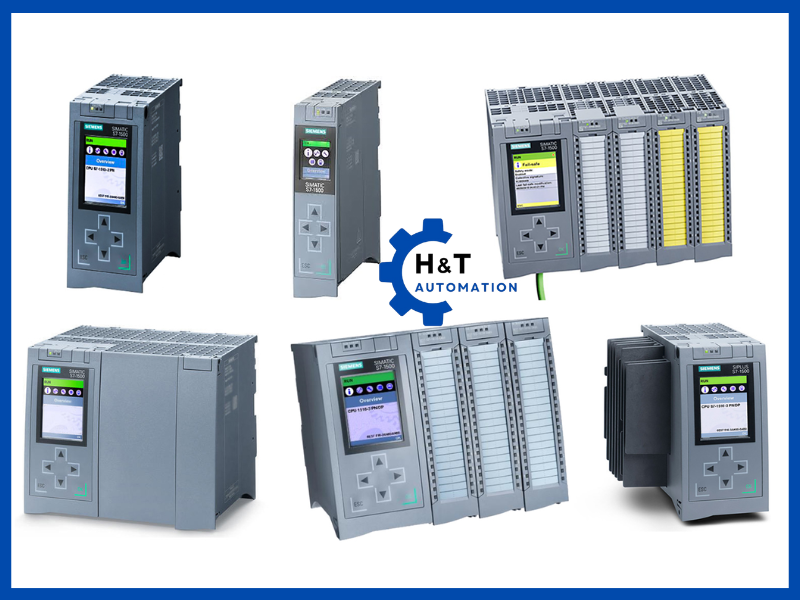

CPU là trái tim của PLC S7-1500. Siemens cung cấp nhiều loại CPU khác nhau từ tiêu chuẩn đến hiệu năng cao, như CPU 1511, 1513, 1515, 1516, 1517, phù hợp với từng quy mô hệ thống. Tất cả CPU đều tích hợp bộ xử lý đa lõi, vùng nhớ chương trình lớn, hỗ trợ mã hóa dữ liệu và các chức năng bảo mật nâng cao.

Nhóm CPU	Các Model	Ứng dụng
CPU Standard	1511, 1513, 1515, 1516, 1518	Điều khiển máy móc & dây chuyền lớn
CPU Compact (C)	1511C, 1512C	Tích hợp sẵn IO, dùng cho máy đơn
CPU Safety (F)	1513F, 1515F, 1517F	Ứng dụng an toàn SIL3/PL-e
CPU Technology (T)	1513T, 1515T, 1517T	Điều khiển servo, cam profile, interpolated motion
CPU Redundancy (FH)	1513FH, 1515FH	Hệ thống yêu cầu dự phòng kép

Module nguồn PM (Power Module) – Cung cấp điện cho toàn hệ S7-1500

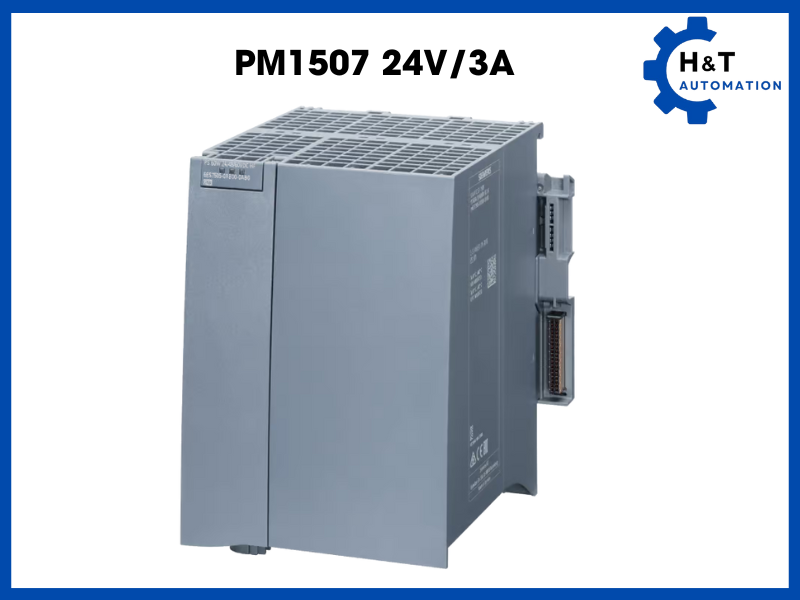

Module nguồn PM 1507 được thiết kế dành riêng cho dòng PLC S7-1500, đảm bảo cung cấp điện áp 24VDC ổn định, chống nhiễu và duy trì hoạt động liên tục cho CPU cùng các module mở rộng. Trong môi trường công nghiệp, dao động điện áp, nhiễu xung hoặc quá tải có thể khiến hệ thống dừng đột ngột – vì vậy PM đóng vai trò như lớp bảo vệ đầu tiên cho toàn bộ bộ điều khiển.

Các model phổ biến:

• PM 1507 – 3A: phù hợp hệ thống nhỏ, máy đơn.

• PM 1507 – 5A: dùng nhiều trong các tủ điện có số lượng IO trung bình.

• PM 1507 – 10A: đáp ứng hệ thống lớn, nhiều module SM/CM.

Đặc điểm kỹ thuật nổi bật:

• Dải điện áp vào rộng, chống sụt áp và nhiễu đường dây.

• Tích hợp bảo vệ ngắn mạch, quá dòng, quá nhiệt.

• Cho phép cấp nguồn riêng biệt cho CPU và từng nhóm IO để tăng mức độ an toàn.

• Hoạt động ổn định trong môi trường khắc nghiệt (EMC cao, nhiệt độ thay đổi).

• Lắp đặt dạng rail, kết nối nhanh, không cần cấu hình.

Nhờ độ tin cậy cao và thiết kế tối ưu cho PLC S7-1500, module PM giúp hệ thống đạt tính ổn định 24/7, giảm thiểu sự cố nguồn và nâng cao tuổi thọ cho toàn bộ thiết bị.

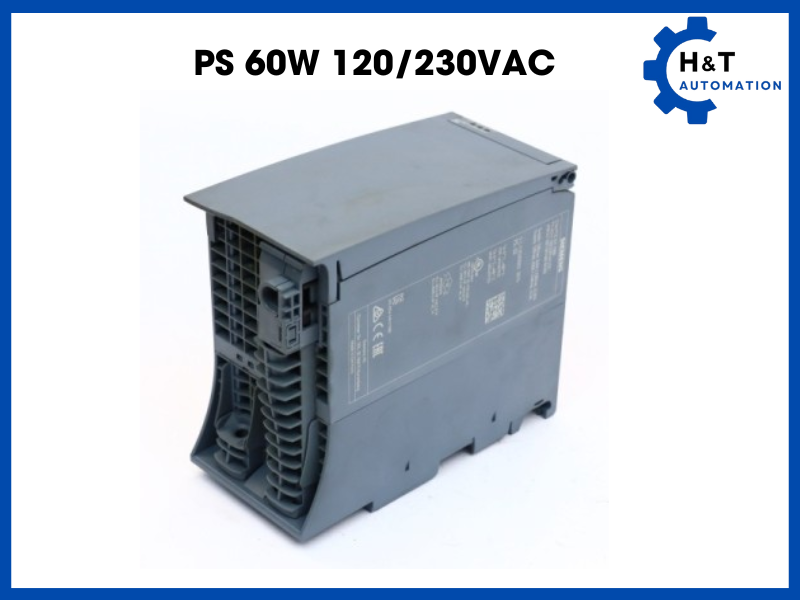

Module PS – Nguồn cấp hệ thống cho PLC S7-1500

Module PS (Power Supply) trong dòng SIMATIC S7-1500 là nguồn cấp cho backplane bus và toàn bộ module trên rack, bảo đảm hệ thống hoạt động ổn định, không bị ảnh hưởng bởi nhiễu điện hoặc dao động nguồn trong môi trường công nghiệp. Đây là module bắt buộc khi lắp đặt PLC S7-1500 dạng rack (thường dùng trong các tủ điều khiển lớn, hệ thống phức tạp).

Khác với module PM 1507 cung cấp 24VDC cho thiết bị, module PS tập trung vào:

• Cấp điện cho backplane bus của rack S7-1500.

• Duy trì điện áp ổn định cho CPU, SM, CM thông qua thanh dẫn bên trong.

• Đảm bảo đồng bộ nguồn giữa các module, tránh lỗi do sụt áp hoặc nhiễu xung.

• Hỗ trợ mở rộng hệ thống với nhiều module IO/communication trên cùng rack.

Các model PS tiêu biểu cho S7-1500:

• PS 60W / 120W / 240W – tùy quy mô hệ thống.

• Nguồn vào AC hoặc DC, đầu ra chuẩn hóa cho backplane.

• Thiết kế gắn DIN-rail, kích thước nhỏ gọn, tản nhiệt tối ưu.

Tính năng nổi bật của PS:

• Bảo vệ quá tải và ngắn mạch.

• Chống nhiễu EMC mạnh, phù hợp môi trường dây chuyền công nghiệp.

• Dải nhiệt độ hoạt động rộng, tăng độ bền của toàn hệ thống.

• Không yêu cầu cấu hình – plug-and-play.

• Có thể dùng nhiều PS song song khi rack chứa nhiều module cần tiêu thụ lớn.

Trong các ứng dụng đòi hỏi độ tin cậy cao như trạm xử lý nước, nhà máy điện, dây chuyền sản xuất liên tục, module PS đóng vai trò quan trọng trong việc bảo đảm hệ thống PLC S7-1500 vận hành 24/7 mà không xảy ra lỗi nguồn hay reset đột ngột.

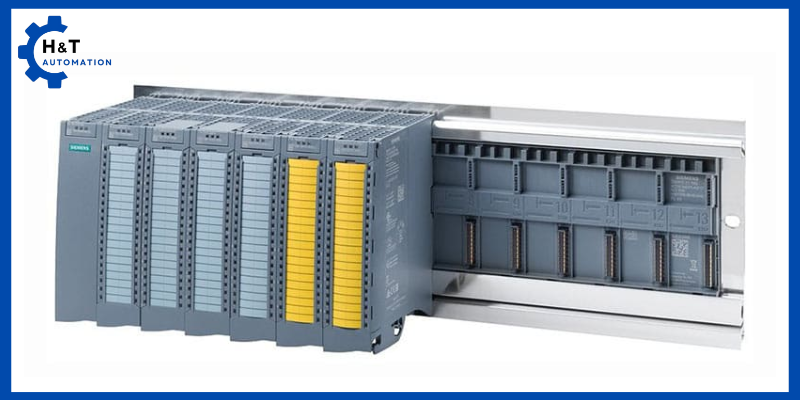

Module mở rộng I/O

Các module mở rộng được thiết kế tối ưu EMC, tốc độ cập nhật nhanh:

• Digital Input / Output

• Analog Input / Output

• RTD, Thermocouple

• High-Speed Counter, PWM, PTO

• IO Safety (F-Modules)

Đặc biệt, IO S7-1500 hỗ trợ PROFINET Shared Device, cho phép một module IO do nhiều PLC cùng điều khiển – phù hợp dây chuyền liên kết nhiều máy.

Module truyền thông (CM/CP)

• CM 1542-5: PROFIBUS DP

• CP 1543-1: Industrial Ethernet

• CP 1542-1: Ethernet TCP/IP

• CP 1543-4: OPC UA Server

• CM CANopen / Modbus TCP (bên thứ ba)

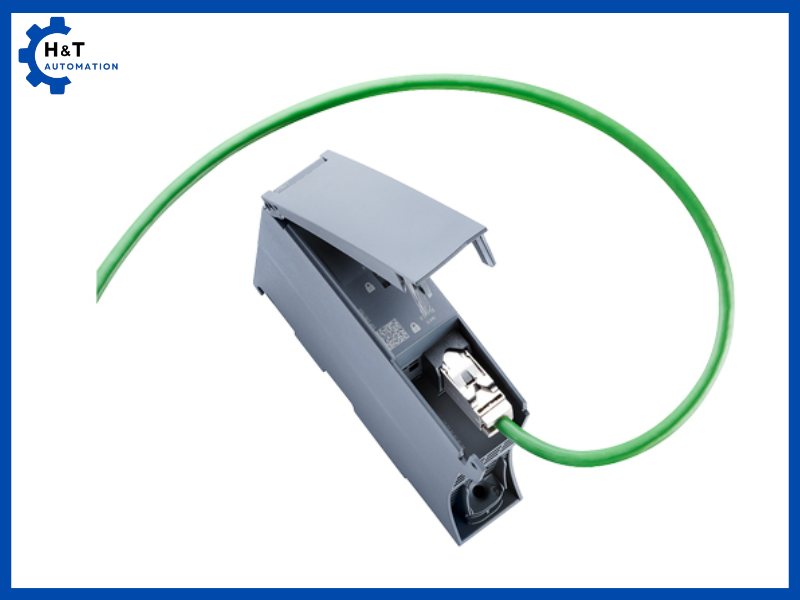

Toàn bộ CPU S7-1500 đều tích hợp 2 cổng PROFINET (switch), không cần mua thêm CP như S7-300/400.

Các module chức năng đặc biệt (Function Modules)

Ngoài các module I/O cơ bản, S7-1500 còn có các module chức năng đặc biệt như module cân, module điều khiển nhiệt độ, module định vị, module Motion Control giúp PLC mở rộng khả năng điều khiển các hệ thống chuyên dụng.

Các tính năng nổi bật của PLC S7-1500

Hiệu năng xử lý cực nhanh

• Chu kỳ scan nhỏ, tốc độ thực thi lệnh nhanh gấp nhiều lần S7-300/400.

• CPU hỗ trợ processing core độc lập cho giao tiếp – không làm chậm chương trình chính.

• Thay đổi chương trình online (hot swapping) mượt mà.

Diagnostic tích hợp – điểm mạnh lớn nhất

Không cần lập trình, CPU tự hiển thị:

• Mất tín hiệu cảm biến

• Hỏng module IO

• Lỗi mạng PROFINET

• Lỗi thiết bị drive/servo

Đây là tính năng giúp giảm thời gian bảo trì hàng ngàn giờ trong nhà máy.

Tích hợp chuẩn an toàn – Safety Integrated

Các CPU dòng F (Fail-safe) đáp ứng:

• SIL3 / PL-e

• Chức năng STO, SS1, SS2

• Điều khiển an toàn cho robot, servo, máy đóng gói

Lập trình trong TIA Portal bằng F-FB, F-FC, giao diện dễ hiểu.

Giao tiếp toàn diện – PROFINET làm trung tâm

S7-1500 hỗ trợ:

• PROFINET IO Controller

• PROFINET I-Device

• EtherNet/IP (Add-on)

• Modbus TCP/RTU

• OPC UA Server (tùy model)

Điều này giúp PLC kết nối nhanh với:

• SCADA WinCC, iFIX

• MES, ERP

• Robot ABB, KUKA, Yaskawa

• Drives Siemens G120, S210, Sinamics S120

Bảo mật tích hợp (Security Integrated)

S7-1500 có các lớp bảo vệ:

• Password bảo vệ project

• Mã hóa truyền thông

• Chống tải & sửa đổi code trái phép

• User management & access level

Đây là điểm mạnh quan trọng trong thời kỳ cyber security cho công nghiệp.

Phần mềm lập trình cho PLC S7-1500

Giới thiệu về TIA Portal

PLC S7-1500 được lập trình hoàn toàn trên nền tảng TIA Portal (Totally Integrated Automation Portal) – phần mềm lập trình tích hợp toàn bộ hệ sinh thái tự động hóa Siemens. TIA Portal hỗ trợ thiết kế, lập trình, mô phỏng, chẩn đoán và bảo trì toàn bộ hệ thống chỉ trên một nền tảng duy nhất.

Các tính năng hỗ trợ trong TIA Portal dành cho S7-1500

• Giao diện lập trình trực quan, kéo thả dễ dàng.
• Tích hợp mô phỏng toàn bộ hệ thống trước khi triển khai thực tế.
• Tự động kiểm tra lỗi cú pháp, logic.
• Công cụ chẩn đoán và giám sát thời gian thực.
• Tích hợp mạnh mẽ với hệ thống SCADA, HMI, Drives, Safety,…

Lập trình ngôn ngữ (LAD, FBD, SCL, STL,…)

TIA Portal hỗ trợ đa ngôn ngữ lập trình gồm:

• LAD (Ladder Diagram): ngôn ngữ dạng thang rất phổ biến.
• FBD (Function Block Diagram): lập trình dạng khối hàm.
• SCL (Structured Control Language): ngôn ngữ lập trình dạng cao cấp tương tự Pascal, C.
• STL (Statement List): lập trình dạng liệt kê câu lệnh.

Ứng dụng thực tế của PLC S7-1500 trong công nghiệp

Ứng dụng trong dây chuyền sản xuất tự động

PLC S7-1500 điều khiển chính xác các thiết bị trong dây chuyền đóng gói, lắp ráp, kiểm tra chất lượng sản phẩm, sản xuất ô tô, điện tử… với tốc độ xử lý cực nhanh, đồng bộ hóa các thiết bị chuyển động phức tạp.

Ứng dụng trong hệ thống điều khiển quy trình

Các hệ thống xử lý nước, hóa chất, dầu khí, thực phẩm… yêu cầu kiểm soát quy trình liên tục, độ chính xác cao và chẩn đoán kịp thời. S7 1500 với khả năng xử lý logic phức tạp, chẩn đoán thông minh giúp vận hành ổn định và an toàn.

Ứng dụng trong hệ thống robot và điều khiển chuyển động

Với khả năng điều khiển Motion Control mạnh mẽ, S7-1500 dễ dàng phối hợp vận hành các robot công nghiệp, điều khiển các cánh tay robot chính xác theo quỹ đạo lập trình sẵn.

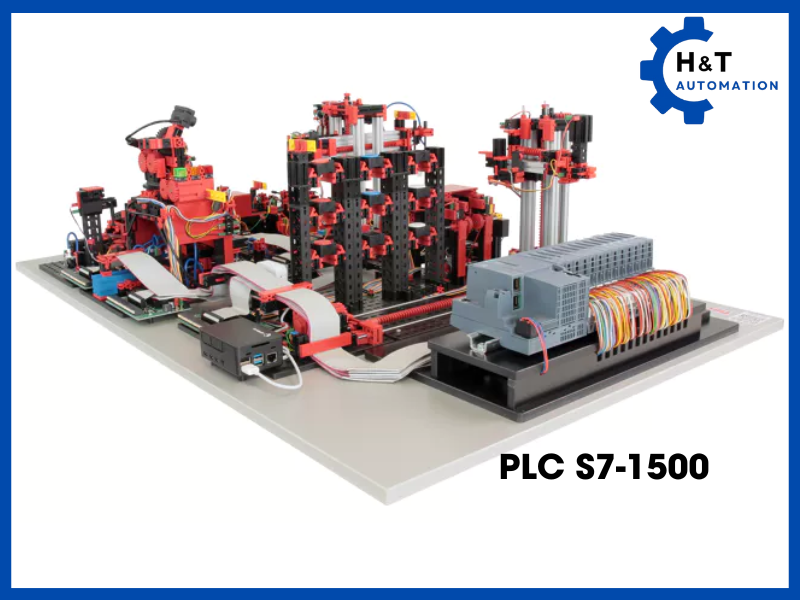

Ứng dụng trong nhà máy thông minh (Smart Factory)

S7-1500 được thiết kế tối ưu cho các nhà máy thông minh với khả năng kết nối IoT, tích hợp hệ thống MES/ERP, phân tích dữ liệu thời gian thực, hỗ trợ sản xuất linh hoạt và tối ưu hóa năng suất.

Ưu điểm và nhược điểm của PLC S7-1500

Ưu điểm vượt trội

• Hiệu suất xử lý vượt trội, tốc độ cực nhanh.
• Bảo mật cao cấp, an toàn dữ liệu.
• Hỗ trợ chuẩn truyền thông đa dạng.
• Dễ lập trình, dễ bảo trì, mở rộng linh hoạt.
• Tích hợp mạnh mẽ với hệ thống IT doanh nghiệp.
• Hỗ trợ tính năng Motion Control phức tạp cho các ứng dụng cần độ chính xác cao.
• Tích hợp sẵn công cụ System Diagnostics giúp giảm thời gian dữ đoán và khôi phục nhanh chóng khi có sự cố.
• Có thể kết nối dễ dàng với các hệ thống MES, ERP, IoT và SCADA hiện đại.

Một số hạn chế cần lưu ý

• Chi phí đầu tư ban đầu cao hơn so với các dòng PLC cấp thấp.
• Đòi hỏi nhân sự vận hành có chuyên môn cao.
• Việc vận hành và mở rộng hệ thống phụ thuộc nhiều vào hệ sinh thái phần mềm độc quyền của Siemens, đặc biệt là nền tảng TIA Portal cùng các license liên quan. Điều này có thể làm gia tăng chi phí đầu tư và yêu cầu doanh nghiệp phải có đội ngũ kỹ thuật thành thạo trong môi trường Siemens.
• Thời gian làm quen và đào tạo ban đầu cho nhân sự vận hành mới có thể kéo dài hơn các hệ thống PLC của hãng khác do tính đặc thùng cao của hệ sinh thái Siemens.

Lưu ý khi lựa chọn và triển khai PLC S7-1500

Phân tích nhu cầu thực tế

Doanh nghiệp cần xác định rõ quy mô hệ thống, yêu cầu điều khiển, số lượng I/O, mức độ phức tạp, yêu cầu bảo mật và khả năng mở rộng để chọn cấu hình S7 1500 phù hợp nhất.

Tối ưu chi phí đầu tư

Cần cân nhắc giữa chi phí thiết bị, chi phí đào tạo nhân sự, chi phí bản quyền phần mềm và chi phí bảo trì lâu dài. Việc chọn đúng cấu hình phù hợp giúp tối ưu hiệu quả đầu tư.

Lập kế hoạch bảo trì và mở rộng hệ thống

Việc lập kế hoạch bảo trì định kỳ, cập nhật firmware, mở rộng module I/O cần được tính toán từ đầu để đảm bảo hệ thống luôn vận hành ổn định, an toàn và có khả năng nâng cấp dễ dàng trong tương lai.

Câu hỏi thường gặp về PLC S7-1500

PLC S7-1500 có dùng thay thế cho S7-300 được không?

Có. S7-1500 được thiết kế để thay thế hoàn toàn S7-300 với hiệu suất vượt trội hơn nhiều. Tuy nhiên cần chuyển đổi phần mềm lập trình từ STEP 7 Classic sang TIA Portal.

Bao lâu nên cập nhật firmware PLC S7-1500?

Nên kiểm tra định kỳ 6 tháng/lần các bản cập nhật firmware từ Siemens. Việc cập nhật giúp vá lỗi bảo mật, cải thiện hiệu suất và bổ sung tính năng mới.

TIA Portal phiên bản nào hỗ trợ đầy đủ PLC S7-1500?

Từ phiên bản TIA Portal V13 SP1 trở đi đã hỗ trợ đầy đủ PLC S7-1500. Các phiên bản mới như V15, V16, V17, V18, V19 tiếp tục bổ sung các tính năng mới và tối ưu hiệu suất lập trình.

Kết luận

PLC S7-1500 của Siemens hiện đang là một trong những hệ thống điều khiển lập trình mạnh mẽ, thông minh và bảo mật bậc nhất trên thị trường công nghiệp tự động hóa hiện nay. Với khả năng xử lý nhanh chóng, lập trình linh hoạt, tích hợp chẩn đoán thông minh, hỗ trợ truyền thông đa chuẩn và an toàn dữ liệu tuyệt đối, PLC S7-1500 hoàn toàn đáp ứng được các yêu cầu khắt khe của nhà máy thông minh trong thời đại công nghiệp 4.0. Việc đầu tư PLC S7-1500 là một bước đi chiến lược, bền vững và mang lại giá trị lâu dài cho mọi doanh nghiệp.

H&T Automation là đơn vị chuyên cung cấp các khóa học, giải pháp và thiết bị về mảng tự động hóa, từ thiết kế hệ thống điều khiển, lập trình PLC – HMI, đến tư vấn lựa chọn thiết bị công nghiệp. Với đội ngũ kỹ sư giàu kinh nghiệm và định hướng chia sẻ kiến thức chuẩn kỹ thuật – thực tế, H&T Automation luôn đồng hành cùng khách hàng và học viên trên con đường phát triển tự động hóa thông minh, an toàn và hiệu quả.
