S7-400 là dòng PLC cao cấp nhất trong họ SIMATIC do Siemens phát triển, nổi bật với hiệu suất vượt trội cả về phần cứng lẫn phần mềm so với các thế hệ trước. Với tốc độ xử lý cực nhanh, PLC S7-400 lý tưởng cho các hệ thống trung tâm và trạm phân tán đòi hỏi số lượng lớn I/O và các chức năng phức tạp, thường được ứng dụng trong các dây chuyền sản xuất quy mô lớn và siêu lớn. Các module tín hiệu được thiết kế dạng cắm/rút linh hoạt, giúp việc lắp đặt, bảo trì, thay thế trở nên đơn giản và nhanh chóng. Dòng S7-400 bao gồm nhiều tùy chọn CPU mạnh mẽ như: CPU 412, CPU 414, CPU 416 và CPU 417.
PLC S7 400 là gì?
Giới thiệu tổng quan về PLC S7 400

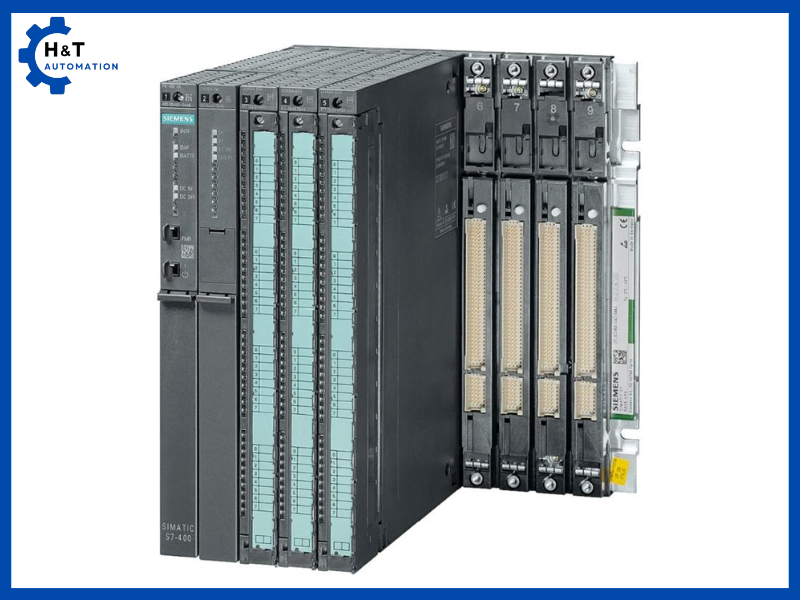

PLC S7 400 thuộc hệ sinh thái SIMATIC S7 của Siemens, được thiết kế cho các ứng dụng công nghiệp đòi hỏi khả năng điều khiển lớn, hệ thống phức tạp và cần xử lý khối lượng dữ liệu cực lớn. Với thiết kế dạng rack module hóa, PLC S7 400 cho phép mở rộng linh hoạt theo nhu cầu thực tế. Từ những hệ thống sản xuất quy mô nhỏ đến các tổ hợp công nghiệp khổng lồ, S7 400 đều có thể đáp ứng một cách hiệu quả.
Lịch sử phát triển dòng PLC S7 400
Ra mắt từ cuối thập niên 1990, PLC S7 400 nhanh chóng khẳng định vị thế dẫn đầu trong lĩnh vực điều khiển tự động công nghiệp nhờ vào khả năng vận hành ổn định, mở rộng mạnh mẽ và tích hợp đa dạng các chuẩn giao tiếp công nghiệp. Qua nhiều năm phát triển, Siemens liên tục cải tiến các model CPU như:
- S7 400 Standard: Dành cho hệ thống điều khiển tiêu chuẩn.
- S7 400H (High Availability): Hỗ trợ dự phòng kép cho các hệ thống yêu cầu độ sẵn sàng cao.
- S7 400F (Fail-safe): Tích hợp tính năng an toàn cho các ứng dụng an toàn chức năng (Safety Integrated).
- S7 400FH (High Availability & Fail-safe): Kết hợp cả hai tính năng redundancy và safety trong cùng hệ thống.
Cấu trúc phần cứng của PLC S7 400

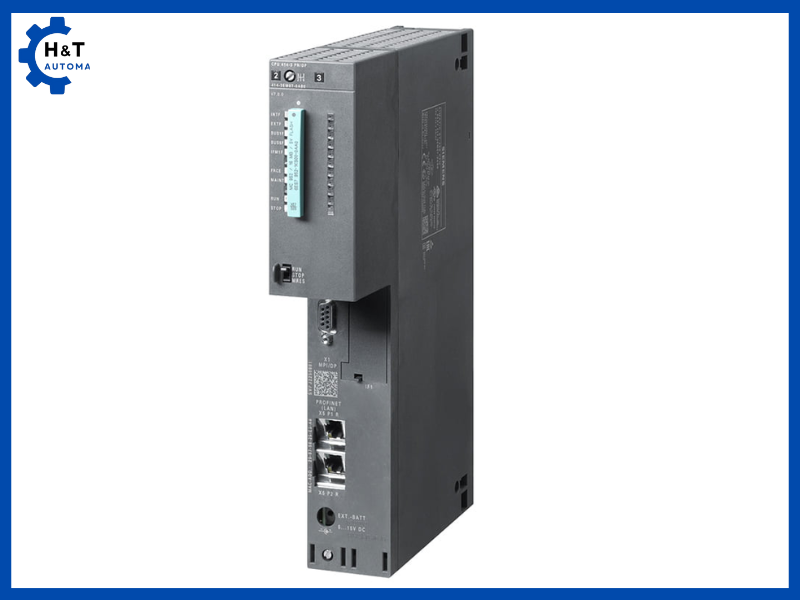

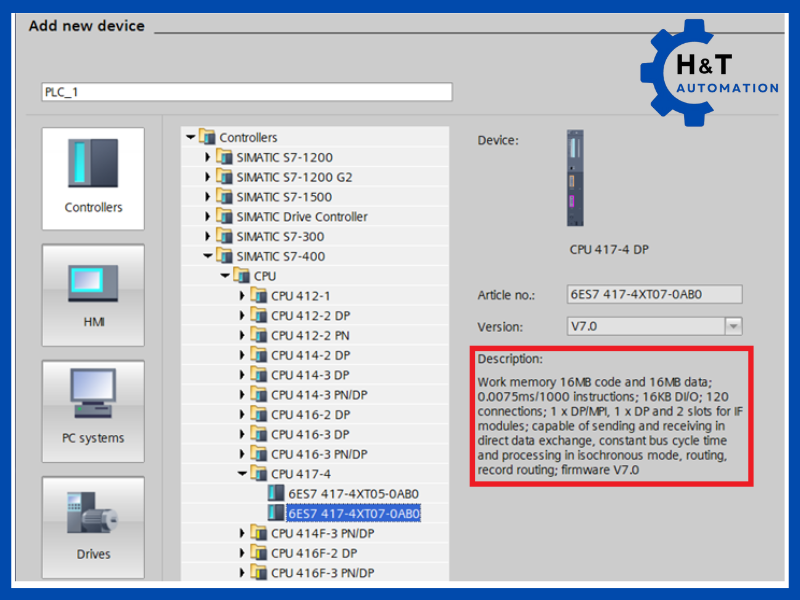

Bộ CPU S7 400 (Central Processing Unit)
CPU là thành phần trung tâm chịu trách nhiệm xử lý toàn bộ các thuật toán điều khiển, truyền thông và tính toán logic. S7 400 cung cấp nhiều loại CPU với hiệu năng khác nhau từ tầm trung đến cao cấp như CPU 412, 414, 416 và 417. Các CPU cao cấp như 416-5H hoặc 417-5H có thể xử lý hàng chục ngàn điểm I/O và hàng trăm kết nối truyền thông đồng thời.

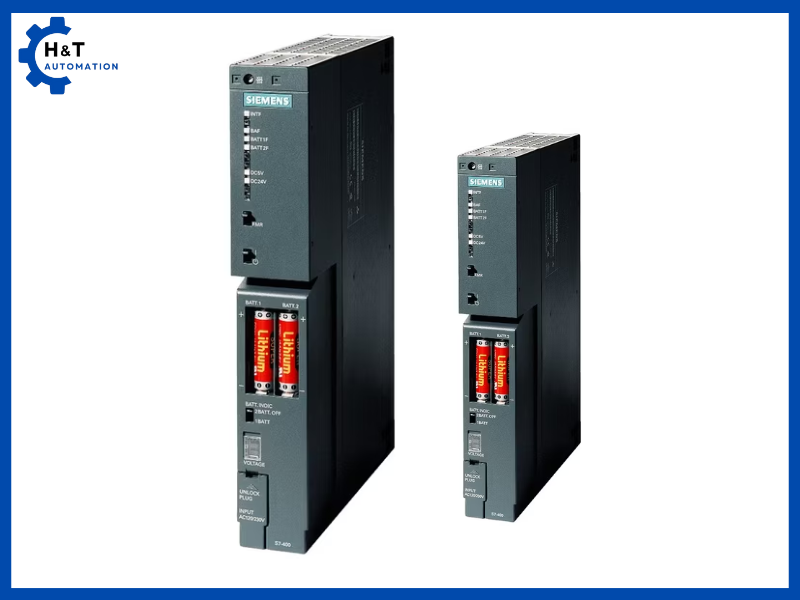

Module nguồn cấp (Power Supply Modules)
Hệ thống yêu cầu nguồn cấp ổn định để đảm bảo hoạt động liên tục. S7 400 sử dụng nguồn 24VDC với các module PS 407-10A/20A cung cấp công suất đủ lớn, có thể cấp điện cho toàn bộ các module lắp đặt trên rack chính và các rack mở rộng.
Module vào ra (I/O Modules)
I/O modules của S7 400 hỗ trợ đa dạng:
- Digital Input (DI) / Digital Output (DO): thu thập tín hiệu đóng cắt từ cảm biến, công tắc, nút nhấn.
- Analog Input (AI) / Analog Output (AO): xử lý tín hiệu dòng 4-20mA, điện áp 0-10V từ các cảm biến đo nhiệt độ, áp suất, lưu lượng…
- High-speed Counter, Pulse Modules: cho các ứng dụng điều khiển động cơ, vị trí, đo tốc độ cao.

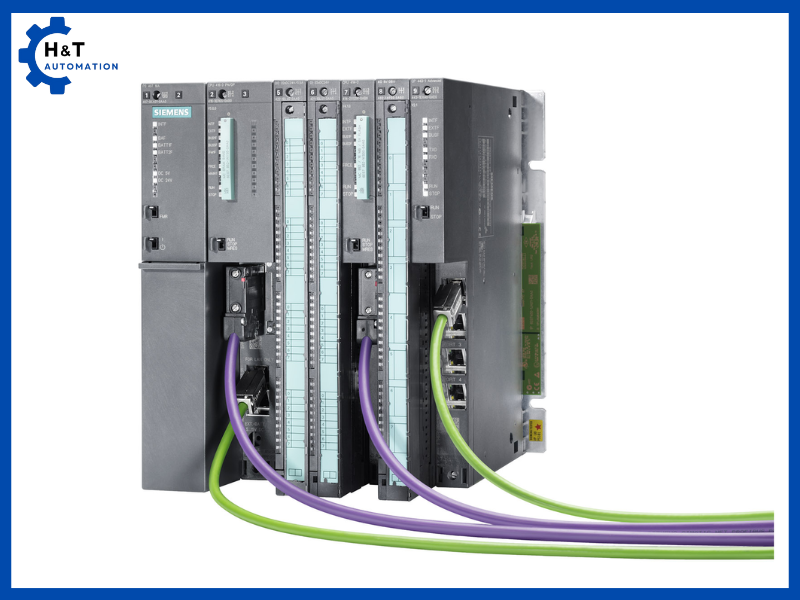

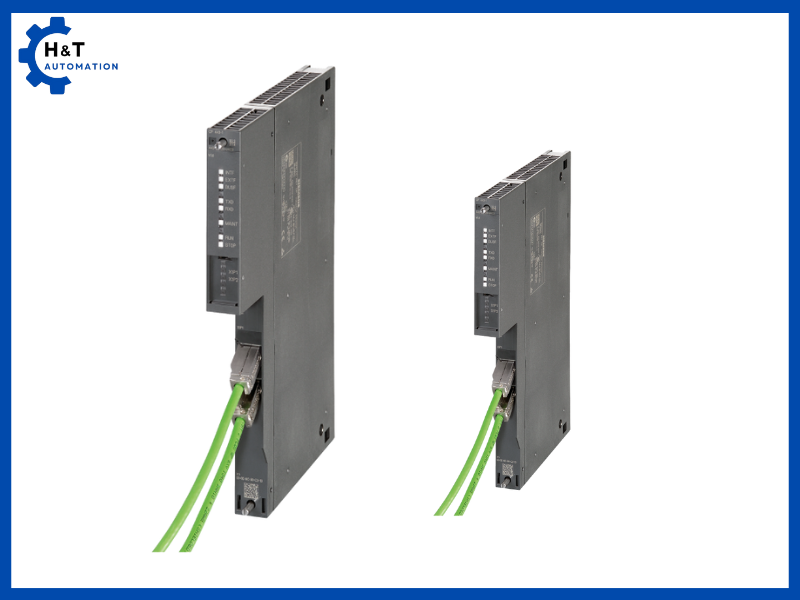

Module truyền thông (Communication Modules)
S7 400 có thế mạnh nổi bật về giao tiếp nhờ các module chuyên dụng:
- CP 443-1: Industrial Ethernet
- CP 443-5: PROFIBUS DP/PA
- CP 443-2: Modbus TCP/IP
- CP 443-3: PROFINET IO Controller
- CP 443-6: IEC 61850 (truyền thông năng lượng điện)
Các module chức năng mở rộng (Function Modules, Special Modules)
- FM 458-1: Điều khiển chuyển động (Motion Control)
- FM 455C: Điều khiển cân đo định lượng (Weighing Control)
- FM PID Compact: Điều khiển PID vòng kín chính xác
- F-Modules: Hỗ trợ chức năng an toàn SIL3 / PL-e trong các ứng dụng an toàn chức năng.
Các tính năng nổi bật của PLC S7 400
Khả năng xử lý khối lượng lớn dữ liệu
Với CPU cao cấp, bộ nhớ chương trình có thể lên tới hàng MB, bộ đệm lưu trữ dữ liệu lớn giúp xử lý hàng chục ngàn phép toán logic mỗi giây, đảm bảo phản hồi tức thì với các sự kiện trong quá trình sản xuất.
Khả năng mở rộng linh hoạt
Hệ thống có thể mở rộng lên tới:
- 64 module trên mỗi rack
- Hơn 20 rack mở rộng
- Tổng cộng hàng trăm nghìn điểm I/O khi ghép nối qua mạng truyền thông phân tán như ET200M, ET200S.
Độ tin cậy và độ bền cao trong môi trường công nghiệp
S7 400 được thiết kế để hoạt động ổn định trong môi trường:
- Nhiệt độ: -25°C đến +60°C
- Chống rung động cơ học, kháng điện từ EMC cao
- Tuổi thọ vận hành có thể lên đến 20 năm.
Tích hợp các giao thức truyền thông công nghiệp
- PROFIBUS DP/PA: tiêu chuẩn phổ biến trong truyền thông trường.
- PROFINET IO/RT: truyền dữ liệu thời gian thực.
- Industrial Ethernet: kết nối SCADA, MES dễ dàng.
- Modbus, OPC UA, IEC 61850: mở rộng tính tương thích với hệ thống điều khiển tổng thể.
Tính năng Redundancy – Dự phòng kép
Với hệ thống CPU đôi (S7 400H), khi một CPU hoặc toàn bộ rack chính bị lỗi, CPU còn lại lập tức tiếp quản vận hành mà không gây dừng hệ thống, đảm bảo tính liên tục 24/7 cho các hệ thống quan trọng như trạm điện, nhà máy dầu khí.
Phần mềm lập trình cho PLC S7 400
Giới thiệu phần mềm STEP 7 Classic
STEP 7 Classic (v5.5 SPx) là bộ công cụ lập trình truyền thống cho S7 300/400. Với giao diện quen thuộc, mã lệnh thân thiện, hỗ trợ:
- Ladder Diagram (LD)
- Statement List (STL)
- Function Block Diagram (FBD)
- S7 Graph (Sequential Function Chart)
- WinCC tích hợp giám sát
So sánh STEP 7 Classic và TIA Portal khi lập trình S7 400
| Tiêu chí | STEP 7 Classic | TIA Portal |
| Hỗ trợ đầy đủ nhất cho S7 400 | ✔ | Hạn chế |
| Tích hợp với HMI/SCADA | Khá tốt | Xuất sắc |
| Hỗ trợ các dòng mới S7-1200/1500 | Không | ✔ |
| Độ phức tạp giao diện | Cổ điển | Thân thiện, hiện đại |
Các công cụ hỗ trợ chẩn đoán và bảo trì
- Diagnostic Buffer: ghi nhận nhật ký sự kiện lỗi
- HW Config: cấu hình phần cứng trực quan
- NetPro: thiết lập mạng truyền thông
- PLCSIM: mô phỏng chương trình mà không cần phần cứng thật
- Trace & Test Functions: giám sát online hoạt động thực tế của chương trình
Ứng dụng thực tế của PLC S7 400 trong công nghiệp
Trong các nhà máy điện và hệ thống năng lượng
- Quản lý tổng trạm biến áp 110kV/220kV
- Điều khiển phân phối điện tự động hóa lưới điện quốc gia
- Tích hợp với SCADA hệ thống điện quốc gia
Trong ngành dầu khí và hóa chất
- Điều khiển toàn bộ dàn khoan khai thác ngoài khơi
- Tự động hóa nhà máy lọc hóa dầu quy mô hàng trăm nghìn m3/ngày
- Tích hợp hệ thống PIMS, DCS, HAZOP Safety
Trong hệ thống xử lý nước thải, nước sạch
- Tự động hóa toàn bộ dây chuyền xử lý nước thải công suất lớn
- Điều phối hệ thống cấp nước thông minh đa tầng
- Kết nối đồng bộ dữ liệu từ hàng trăm trạm xử lý vệ tinh về trung tâm
Trong dây chuyền sản xuất công nghiệp nặng
- Điều khiển lò nung thép, lò luyện kim nhiệt độ cao
- Vận hành toàn bộ hệ thống dây chuyền xi măng từ nghiền, đóng bao, đóng gói, vận chuyển.
- Kiểm soát thông minh hệ thống vận tải băng tải hàng hóa trong các khu công nghiệp lớn.
Ưu nhược điểm khi sử dụng PLC S7 400
Ưu điểm nổi bật
- Độ tin cậy cực cao trong vận hành dài hạn
- Khả năng mở rộng không giới hạn
- Hỗ trợ giao tiếp đa chuẩn trong công nghiệp
- Dễ bảo trì, lập trình chuẩn IEC 61131-3 phổ biến
- Tích hợp đầy đủ tính năng an toàn (Safety Integrated)
Những điểm cần lưu ý (giá thành, yêu cầu kỹ thuật, bảo trì…)
- Chi phí đầu tư phần cứng và bản quyền phần mềm cao
- Đòi hỏi kỹ sư lập trình có chuyên môn cao, kinh nghiệm lâu năm
- Việc thay thế từng phần gặp khó khăn nếu chuyển sang hệ điều khiển thế hệ mới
Tương lai của PLC S7 400 trong hệ sinh thái tự động hóa Siemens
Tính tương thích trong các hệ thống tự động hóa hiện đại
Mặc dù đã ra mắt từ lâu nhưng S7 400 vẫn được Siemens duy trì sản xuất, hỗ trợ kỹ thuật đầy đủ và tích hợp mượt mà vào các hệ thống SCADA PCS7, DCS hiện đại. Tính tương thích cao giúp S7 400 vẫn là giải pháp lựa chọn lý tưởng cho các hệ thống legacy đang vận hành ổn định.
Kế thừa và chuyển giao sang các dòng PLC thế hệ mới (S7 1500, PCS 7)
- TIA Portal dần hỗ trợ các module kế thừa từ S7 400 sang S7 1500.
- PCS 7 V9.x mở rộng khả năng phối hợp hybrid giữa S7 400H với S7 1500 Controller.
- Chuyển đổi dần dần theo từng phân hệ, giảm thiểu rủi ro dừng hệ thống.
Kết luận
PLC S7 400 xứng đáng là biểu tượng cho độ ổn định, linh hoạt và sức mạnh của Siemens trong lĩnh vực tự động hóa công nghiệp quy mô lớn. Dù dòng PLC thế hệ mới như S7 1500 đang lên ngôi, nhưng S7 400 vẫn là sự lựa chọn tối ưu cho những hệ thống yêu cầu sự tin cậy tuyệt đối, khả năng mở rộng không giới hạn và môi trường công nghiệp khắc nghiệt. Với bề dày kinh nghiệm triển khai hàng ngàn dự án trên toàn cầu, S7 400 tiếp tục chứng minh đẳng cấp vượt thời gian trong thế giới tự động hóa.
