Trong thế giới tự động hóa công nghiệp ngày càng hiện đại và phức tạp, việc các thiết bị khác nhau có thể giao tiếp, chia sẻ dữ liệu với nhau một cách mượt mà đóng vai trò vô cùng quan trọng. Profibus – viết tắt của Process Field Bus – chính là một trong những giao thức truyền thông được ứng dụng rộng rãi để giải quyết nhu cầu đó. Ra đời từ năm 1989 tại Đức, Profibus không chỉ giúp các thiết bị từ nhiều hãng khác nhau “nói cùng một ngôn ngữ,” mà còn mang lại sự ổn định, tin cậy và hiệu quả cao trong vận hành hệ thống. Trong bài viết này, hãy cùng H&T Automation tìm hiểu Profibus là gì, những đặc điểm nổi bật, các loại Profibus, ưu nhược điểm cũng như các ứng dụng thực tế của giao thức truyền thông quan trọng này trong công nghiệp.
Profibus là gì?
Profibus (Process Field Bus) là một chuẩn truyền thông dùng trong tự động hóa công nghiệp, ra đời năm 1989 ở Đức và sau này được Siemens sử dụng rộng rãi. Hiểu đơn giản, Profibus giống như “ngôn ngữ chung” để các thiết bị trong nhà máy hoặc tòa nhà (như cảm biến, bộ điều khiển, máy tính, PLC…) có thể giao tiếp, trao đổi dữ liệu với nhau, ngay cả khi các thiết bị này đến từ những hãng sản xuất khác nhau.
Profibus là một dạng mạng truyền thông công nghiệp nối tiếp (serial fieldbus). Nó có thể:
- Kết nối nhiều thiết bị phân tán trong hệ thống tự động hóa.
- Cho phép truyền thông giữa nhiều thiết bị điều khiển (master) hoặc giữa master và thiết bị chấp hành (slave).

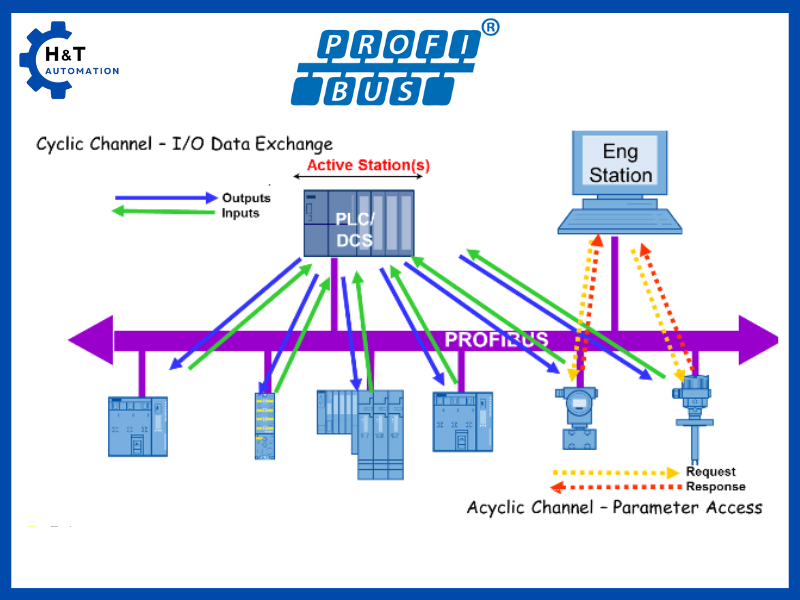

- Thực hiện truyền dữ liệu theo chu kỳ (định kỳ) hoặc không theo chu kỳ (bất chợt khi cần).
Đặc điểm chính của Profibus
- Tốc độ truyền dữ liệu: tối đa thường là 500 kbit/s, nhưng trong một số ứng dụng có thể đạt đến 1,5 Mbit/s hoặc 12 Mbit/s.
- Khoảng cách truyền: nếu không dùng bộ khuếch đại tín hiệu (repeater), tối đa là 200 mét; nếu dùng repeater, có thể kéo dài đến 800 mét.
- Số lượng thiết bị kết nối: tối đa 32 thiết bị nếu không có repeater, và lên đến 127 thiết bị nếu có repeater.

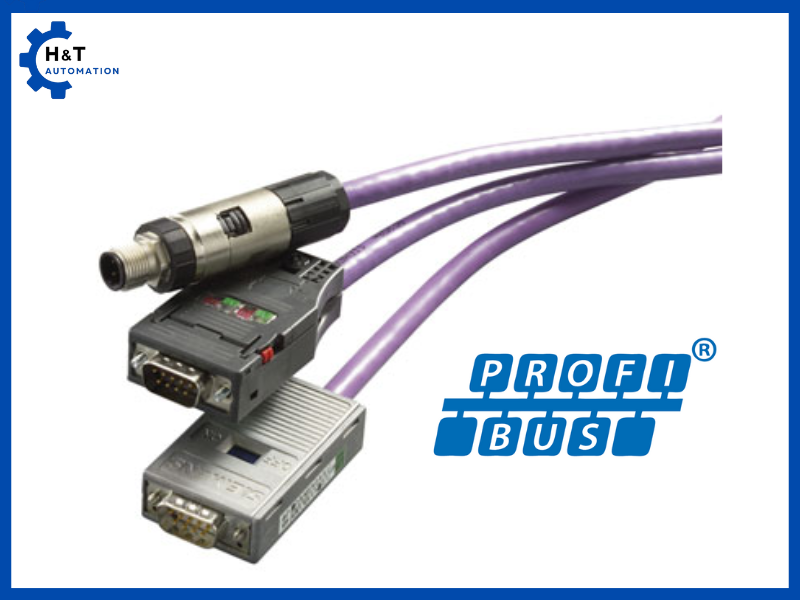

- Cáp truyền thông: thường dùng dây xoắn đôi và chuẩn kết nối RS485 trong công nghiệp. Trong các hệ thống điều khiển quá trình, chuẩn IEC 1158-2 cũng được sử dụng. Ngoài ra, Profibus có thể làm việc trên nền Ethernet TCP/IP.
Nói đơn giản, Profibus giúp tự động hóa các quy trình sản xuất bằng cách đảm bảo các thiết bị khác nhau có thể kết nối, chia sẻ dữ liệu và phối hợp hoạt động trơn tru.
Phân loại Profibus
Profibus DP (Decentralized Peripherals)
Profibus DP là loại phổ biến nhất trong ba loại Profibus. Chuẩn này được sử dụng rộng rãi trong tự động hóa sản xuất, nơi yêu cầu tốc độ truyền dữ liệu nhanh và tính phản hồi thời gian thực. Profibus DP cho phép kết nối các thiết bị hiện trường như cảm biến, mô-đun I/O, cơ cấu chấp hành, biến tần… với các bộ điều khiển trung tâm như PLC hoặc DCS.
Ưu điểm nổi bật của Profibus DP là tốc độ truyền dữ liệu cao, có thể lên tới 12 Mbit/s. Điều này giúp đảm bảo khả năng truyền thông tin nhanh chóng và chính xác trong các dây chuyền sản xuất tự động, nơi dữ liệu cần được cập nhật liên tục để kiểm soát quá trình vận hành.
Profibus PA (Process Automation)
Profibus PA được thiết kế dành riêng cho các ứng dụng trong lĩnh vực tự động hóa quá trình, ví dụ như nhà máy hóa chất, dầu khí, dược phẩm, thực phẩm hoặc đồ uống. Điểm nổi bật của Profibus PA là khả năng truyền đồng thời tín hiệu dữ liệu và nguồn cấp cho thiết bị chỉ trên một cặp dây duy nhất. Điều này giúp giảm đáng kể chi phí lắp đặt, tiết kiệm không gian và đặc biệt phù hợp với các môi trường dễ cháy nổ hoặc nguy hiểm.
Tốc độ truyền dữ liệu của Profibus PA chỉ ở mức 31.25 kbit/s. Tuy nhiên, nó được tối ưu cho các ứng dụng đòi hỏi tính ổn định, an toàn cao và khả năng truyền tín hiệu ở những khoảng cách xa. Profibus PA tuân thủ chuẩn IEC 61158-2, đảm bảo tính tương thích và an toàn trong các hệ thống tự động hóa quá trình.
Profibus FMS (Fieldbus Message Specification)
Profibus FMS là phiên bản Profibus đầu tiên được phát triển, ban đầu hướng tới các ứng dụng cần trao đổi dữ liệu phức tạp và không theo chu kỳ, ví dụ như truyền các thông điệp lớn hoặc giao tiếp giữa các hệ thống điều khiển.
Tuy nhiên, trong thực tế ngày nay, Profibus FMS không còn phổ biến. Nguyên nhân là vì Profibus DP đã được cải tiến mạnh mẽ, đáp ứng tốt các yêu cầu truyền thông với chi phí thấp hơn, dễ triển khai hơn và phù hợp với đa số các ứng dụng công nghiệp hiện đại.
Ưu, Nhược điểm của Profibus
Ưu điểm của Profibus
Profibus là một trong những chuẩn truyền thông công nghiệp phổ biến nhất hiện nay, mang lại nhiều lợi ích nổi bật:
- Hoạt động ổn định, đáng tin cậy: Profibus được đánh giá cao nhờ tính ổn định, ít lỗi, giúp hệ thống vận hành liên tục, hạn chế tối đa thời gian dừng máy.
- Dễ mở rộng hệ thống: Khi cần bổ sung thiết bị mới, Profibus cho phép kết nối thêm các node mà không cần thay đổi nhiều phần cứng hay cấu trúc mạng.
- Hỗ trợ nhiều cấp độ mạng: Profibus có thể được sử dụng ở các cấp độ khác nhau, từ thiết bị hiện trường (field device) cho tới hệ thống điều khiển quá trình (process control).
- Tích hợp tốt với thiết bị điều khiển động cơ: Profibus DP có sẵn các giao diện để kết nối với biến tần (variable speed drive) hoặc các trung tâm điều khiển động cơ (MCC – Motor Control Center).
- Phù hợp với môi trường nguy hiểm: Profibus PA được thiết kế cho môi trường an toàn phòng nổ (Intrinsically Safe), rất thích hợp cho các ngành công nghiệp như dầu khí, hóa chất, dược phẩm.

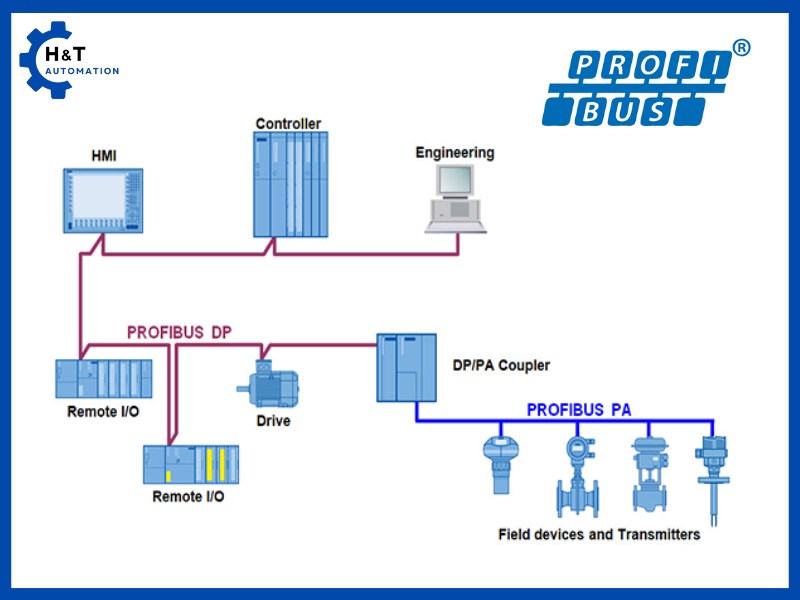

- Tích hợp mạng dễ dàng: Các gateway (bộ chuyển đổi giao thức) cho phép tích hợp mạng Profibus PA trực tiếp vào mạng Profibus DP, tạo sự linh hoạt trong thiết kế hệ thống.
- Tương thích với nhiều hệ điều khiển: Profibus có sẵn các giao diện chủ (host) cho hầu hết PLC, DCS và các hệ thống máy tính công nghiệp.
- Hỗ trợ kết nối với mạng chi phí thấp: Thiết bị gateway cho phép kết nối Profibus với các mạng bus sensor rẻ hơn, đặc biệt là AS-Interface, giúp tiết kiệm chi phí cho các ứng dụng nhỏ.
Nhược điểm của Profibus
Dù sở hữu nhiều ưu điểm, Profibus vẫn tồn tại một số hạn chế cần lưu ý khi thiết kế và triển khai hệ thống:
- Profibus DP không hỗ trợ môi trường an toàn phòng nổ: Trong các khu vực nguy hiểm (zone hazardous), chỉ Profibus PA mới đáp ứng tiêu chuẩn Intrinsically Safe, còn Profibus DP thì không phù hợp.
- Yêu cầu khắt khe về hạ tầng vật lý: Hệ thống Profibus đòi hỏi thiết kế và thi công chính xác về dây cáp, điện, tiếp đất, chống nhiễu (shielding) và xử lý đầu cuối bus (termination). Nếu không thực hiện đúng, có thể dẫn tới lỗi truyền thông, mất dữ liệu hoặc giảm hiệu suất hoạt động.
Ứng dụng Profibus
Trong tự động hóa sản xuất
Profibus được ứng dụng rất rộng rãi trong các dây chuyền sản xuất công nghiệp. Với Profibus DP, các thiết bị như cảm biến, công tắc hành trình, mô-đun I/O, biến tần, robot công nghiệp… được kết nối với PLC hoặc bộ điều khiển trung tâm.
Ứng dụng Profibus DP giúp:
- Truyền dữ liệu tốc độ cao, đảm bảo điều khiển thời gian thực.
- Giảm chi phí đi dây so với kết nối điểm-điểm truyền thống.
- Dễ dàng mở rộng khi cần thêm thiết bị mới.
Ví dụ điển hình: trong dây chuyền đóng gói, Profibus DP kết nối các cảm biến kiểm tra sản phẩm, băng tải và hệ thống điều khiển để đồng bộ hóa hoạt động.
Trong tự động hóa quá trình
Profibus PA được ứng dụng chủ yếu trong các ngành như hóa chất, dầu khí, thực phẩm, dược phẩm, nơi môi trường làm việc có thể nguy hiểm hoặc dễ cháy nổ.
Profibus PA phù hợp vì:
- Cho phép truyền tín hiệu và cấp nguồn trên cùng một cặp dây, thuận tiện cho việc lắp đặt trong khu vực hạn chế không gian hoặc khu vực nguy hiểm.
- Đảm bảo an toàn phòng nổ (Intrinsically Safe), giúp hệ thống vận hành an toàn trong môi trường dễ cháy nổ.
- Duy trì truyền thông ổn định với tốc độ vừa phải, phù hợp cho việc đo lường, giám sát các thông số như áp suất, nhiệt độ, lưu lượng…
Ví dụ: Trong một nhà máy hóa chất, Profibus PA kết nối các cảm biến đo áp suất, mức chất lỏng, nhiệt độ… về hệ thống DCS để giám sát và điều khiển quá trình phản ứng hóa học.
Kết nối hệ thống điều khiển
Profibus còn được dùng để kết nối giữa các hệ thống điều khiển với nhau, ví dụ giữa các PLC, DCS hoặc hệ thống SCADA. Trước đây, Profibus FMS được sử dụng cho các ứng dụng này, nhưng hiện nay, Profibus DP đã đảm nhiệm hầu hết các vai trò truyền thông nhờ tốc độ cao và khả năng xử lý dữ liệu linh hoạt.
Ứng dụng này giúp:
- Chia sẻ dữ liệu giữa các phân xưởng sản xuất.
- Tích hợp các hệ thống điều khiển khác nhau vào một hệ thống giám sát chung.
- Giảm chi phí triển khai hạ tầng mạng công nghiệp.
Tích hợp với các mạng khác
Một trong những thế mạnh của Profibus là khả năng tích hợp với các chuẩn mạng khác, nhờ các thiết bị gateway. Ví dụ:
- Kết nối Profibus DP với Profibus PA trong cùng hệ thống.

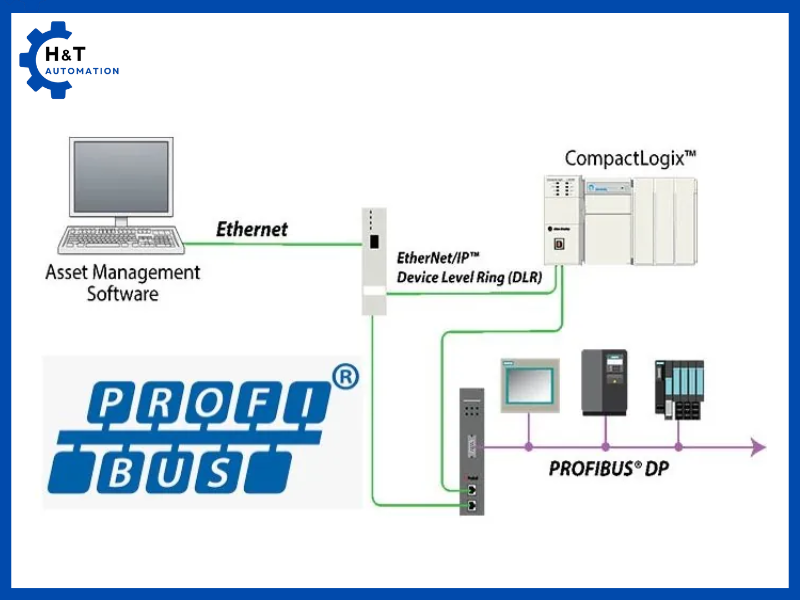

- Kết nối Profibus với Ethernet (PROFINET), giúp truyền dữ liệu ra các cấp quản lý hoặc hệ thống IoT công nghiệp.
- Tích hợp với mạng AS-Interface, một mạng sensor chi phí thấp, để kết nối các cảm biến đơn giản.
Điều này tạo ra tính linh hoạt cao cho các hệ thống tự động hóa, giúp dễ dàng mở rộng hoặc kết nối với các nền tảng công nghệ mới.
Sự khác biệt giữa PROFIBUS và PROFINET
Dù đều thuộc họ giao thức truyền thông công nghiệp của Siemens, PROFIBUS và PROFINET lại có nhiều điểm khác biệt quan trọng về công nghệ, tốc độ, và khả năng ứng dụng, phản ánh sự phát triển từ các hệ thống truyền thông truyền thống sang xu hướng Ethernet công nghiệp hiện đại
| Tiêu chí | PROFIBUS | PROFINET |
| Công nghệ truyền thông | Serial Fieldbus (RS485, IEC 61158-2) | Ethernet công nghiệp |
| Tốc độ truyền dữ liệu | Tối đa 12 Mbit/s | 100 Mbit/s đến 1 Gbit/s hoặc cao hơn |
| Hạ tầng mạng | Cáp xoắn đôi, cần chống nhiễu, kết thúc bus | Dùng cáp Ethernet tiêu chuẩn, dễ triển khai |
| Khả năng tích hợp với IT | Hạn chế, ít liên kết trực tiếp với hệ thống IT | Dễ tích hợp với hệ thống IT, IoT công nghiệp |
| Ứng dụng điển hình | Tự động hóa sản xuất truyền thống, Profibus PA dùng trong môi trường dễ cháy nổ | Hệ thống tự động hóa hiện đại, robot, camera công nghiệp, IoT |
| Chi phí đầu tư | Chi phí phần cứng ban đầu thấp, nhưng bảo trì và mở rộng tốn công | Đầu tư ban đầu cao hơn nhưng dễ mở rộng, tích hợp, chi phí lâu dài thấp hơn |
| Khả năng mở rộng mạng | Khó mở rộng, cần tính toán kỹ về topology và termination | Dễ mở rộng, dễ thêm thiết bị mới vào mạng |
| Truyền dữ liệu thời gian thực | Đáp ứng tốt nhưng tốc độ giới hạn hơn | Rất tốt, phù hợp ứng dụng yêu cầu real-time |
Có thể thấy, Profibus không chỉ là một giao thức truyền thông công nghiệp, mà còn là nền tảng giúp các hệ thống tự động hóa vận hành hiệu quả, an toàn và đồng bộ. Với khả năng kết nối đa dạng thiết bị, tốc độ truyền dữ liệu linh hoạt và khả năng hoạt động ổn định ngay cả trong những môi trường khắc nghiệt, Profibus vẫn giữ vững vai trò quan trọng trong nhiều ngành công nghiệp từ sản xuất đến điều khiển quá trình. Dù hiện nay PROFINET với nền tảng Ethernet đang dần trở thành xu hướng mới, Profibus vẫn là giải pháp đáng tin cậy, đặc biệt ở những nơi đã có hạ tầng sẵn có hoặc trong các môi trường yêu cầu tính an toàn cao. Hy vọng bài viết đã giúp bạn có cái nhìn toàn diện hơn về giao thức Profibus và hiểu rõ hơn vì sao nó vẫn giữ vị trí quan trọng trong tự động hóa hiện đại.
