Trong thời đại công nghiệp 4.0, robot công nghiệp không chỉ là biểu tượng của công nghệ tiên tiến mà còn là nền tảng cho các dây chuyền sản xuất thông minh. Với khả năng làm việc chính xác, liên tục và an toàn, robot công nghiệp đang dần thay thế con người trong nhiều công đoạn, từ lắp ráp, hàn, sơn đến đóng gói và kiểm tra chất lượng.
Bài viết này H&T Automation sẽ giúp bạn hiểu rõ robot công nghiệp là gì, cấu tạo và nguyên lý hoạt động, cũng như phân loại các loại robot phổ biến và ứng dụng của chúng trong các lĩnh vực sản xuất khác nhau.
Robot công nghiệp là gì?
Robot công nghiệp là loại máy tự động có thể lập trình được, được thiết kế để thực hiện các nhiệm vụ sản xuất lặp đi lặp lại với độ chính xác và tốc độ cao. Theo tiêu chuẩn ISO 8373, robot công nghiệp là “một thiết bị cơ điện tử có thể lập trình lại, có khả năng di chuyển trên ba trục trở lên, được sử dụng trong các ứng dụng tự động hóa công nghiệp”.
Các robot này có thể hoạt động độc lập hoặc phối hợp với con người (robot cộng tác), tùy thuộc vào cấu hình và mục đích sử dụng. Nhờ tích hợp cảm biến, bộ điều khiển (controller) và phần mềm thông minh, robot công nghiệp ngày nay không chỉ thực hiện các tác vụ cơ học đơn thuần mà còn có khả năng nhận diện, điều chỉnh và tối ưu quá trình làm việc theo thời gian thực.
Các loại robot công nghiệp
Trong lĩnh vực tự động hóa, phân loại robot công nghiệp thường dựa trên cấu trúc cơ học (mechanical configuration) và phạm vi chuyển động (workspace).
Mỗi loại robot được thiết kế để phục vụ một nhóm tác vụ cụ thể – từ thao tác tuyến tính chính xác cao, đến chuyển động đa hướng linh hoạt trong không gian 3 chiều. Việc hiểu rõ từng loại robot giúp kỹ sư lựa chọn cấu hình phù hợp nhất cho yêu cầu sản xuất.
Dưới đây là các loại robot công nghiệp phổ biến nhất hiện nay, được sử dụng rộng rãi trong nhà máy và dây chuyền tự động hóa trên toàn thế giới.

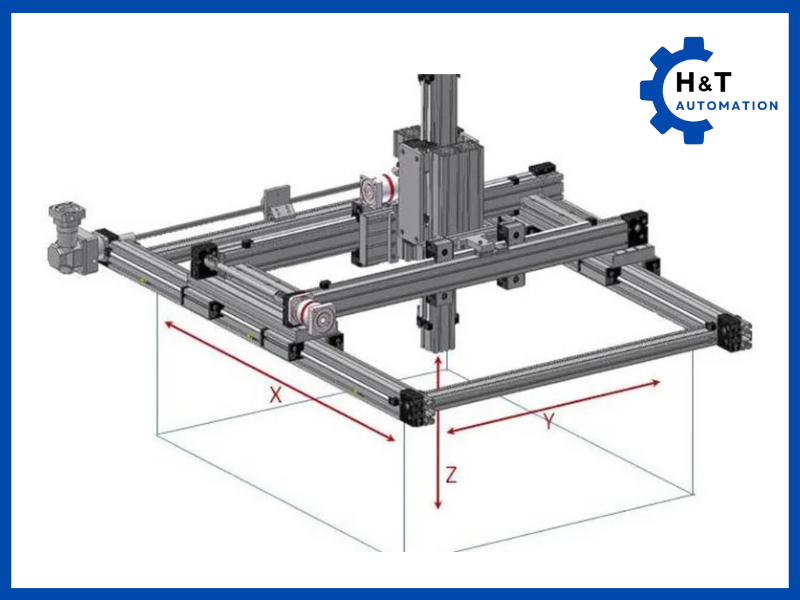

Robot Cartesian (Robot tọa độ vuông góc)
Robot Cartesian – hay còn gọi là robot tọa độ chữ nhật – hoạt động dựa trên ba chuyển động tuyến tính dọc theo các trục X, Y, Z vuông góc với nhau.
Chúng di chuyển tương tự như cơ cấu trượt của máy CNC, với kết cấu gồm các thanh trượt và cơ cấu dẫn hướng (guide rail) cho phép di chuyển chính xác trong không gian ba chiều.
Đặc điểm cấu tạo
Robot Cartesian được cấu thành bởi:
- Ba trục chuyển động tuyến tính được điều khiển độc lập bởi động cơ servo hoặc bước.
- Cơ cấu truyền động dạng vít me – đai răng – hoặc xy lanh tuyến tính.
- Bộ khung làm bằng nhôm định hình hoặc thép, tạo độ vững chắc và chính xác cao.
Ưu điểm của robot Cartesian
- Độ chính xác cao trong các chuyển động tuyến tính, đặc biệt khi định vị và lắp ráp.
- Thiết kế đơn giản, dễ dàng lập trình và điều khiển theo tọa độ.
- Chi phí đầu tư và bảo trì thấp, dễ mở rộng hành trình làm việc theo nhu cầu.
- Tải trọng lớn, phù hợp cho thao tác nâng, hạ vật nặng.
Nhược điểm của robot Cartesian
- Không có khả năng xoay đa hướng, chỉ phù hợp cho chuyển động tịnh tiến.
- Kích thước cồng kềnh, chiếm nhiều diện tích lắp đặt trong nhà máy.
- Tốc độ vận hành thấp hơn so với các loại robot khớp nối hoặc Delta.
Ứng dụng của robot Cartesian
Được ứng dụng phổ biến trong:
- Máy CNC, máy in 3D, máy cắt laser.
- Robot cấp phôi – lấy sản phẩm trong khuôn ép nhựa.
- Hệ thống xếp dỡ, bốc hàng, và palletizing tự động.

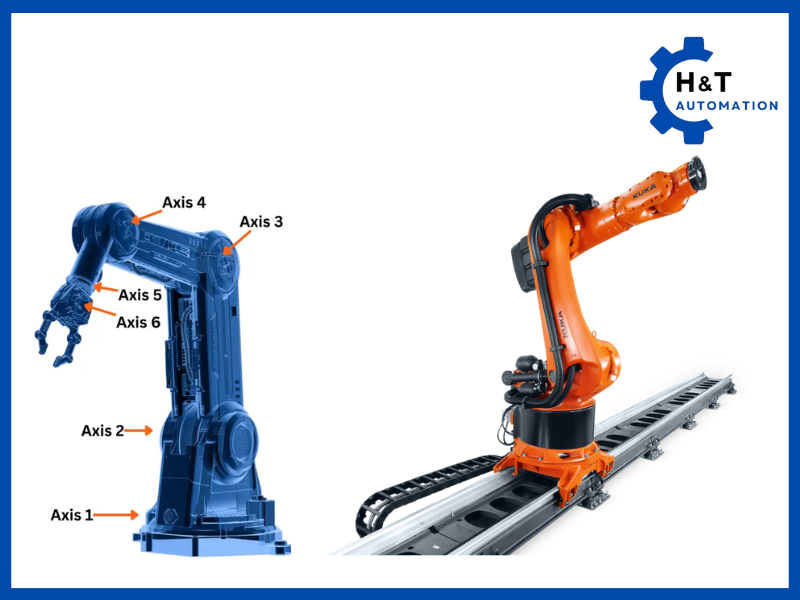

Robot có khớp nối (Articulated Robot)
Robot khớp nối (Articulated Robot) là loại robot có cấu trúc mô phỏng cánh tay người, gồm nhiều khớp quay (rotary joints) liên kết tuần tự với nhau.
Mỗi khớp thường có 1 bậc tự do (Degree of Freedom – DOF), và robot có thể có từ 4 đến 7 bậc tự do, cho phép thực hiện các chuyển động phức tạp trong không gian 3D.
Cấu trúc và nguyên lý hoạt động
Robot khớp nối bao gồm:
- Đế quay, cánh tay chính, cổ tay robot, và đầu công tác (end effector).
- Các khớp nối được truyền động bởi động cơ servo kết hợp bộ giảm tốc hành tinh, giúp đạt độ chính xác ±0.02 mm.
- Có thể tích hợp cảm biến mô-men, cảm biến thị giác, cảm biến lực để tự điều chỉnh hành vi chuyển động.
Ưu điểm của robot có khớp nối
- Độ linh hoạt rất cao, có thể thực hiện thao tác đa hướng và phức tạp.
- Phù hợp với không gian hẹp do khả năng gập – duỗi linh hoạt.
- Ứng dụng rộng rãi trong các dây chuyền sản xuất có hình học phức tạp.
Nhược điểm của robot có khớp nối
- Lập trình phức tạp hơn, cần kỹ năng chuyên sâu về động học robot.
- Chi phí đầu tư và bảo trì cao, do cấu tạo nhiều khớp quay và servo motor.
- Khó đạt độ chính xác cao trong các chuyển động tuyến tính dài.
Ứng dụng của robot có khớp nối
Robot khớp nối là loại được sử dụng phổ biến nhất hiện nay trong:
- Ngành ô tô: hàn hồ quang, sơn phủ, lắp ráp linh kiện.
- Ngành điện tử: gắp – đặt chip, kiểm tra tự động.
- Sản xuất cơ khí: đánh bóng, cắt, mài, hàn tự động.

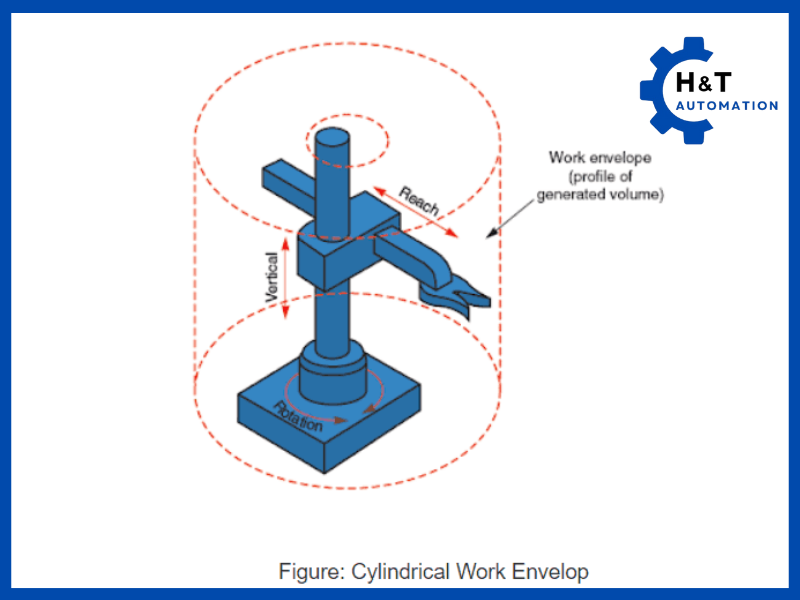

Robot hình trụ (Cylindrical Robot)
Robot hình trụ có vùng làm việc tạo thành một thể tích hình trụ, được sinh ra từ một chuyển động quay quanh trục chính kết hợp với hai chuyển động tuyến tính (theo trục đứng và trục ngang).
Cấu tạo
- Một khớp quay (rotary joint) để robot xoay quanh trục chính.
- Hai trục tuyến tính để di chuyển dọc và theo phương đứng.
- Cấu trúc vững chắc, thường được gắn cố định trên nền.
Ưu điểm của robot hình trụ
- Thiết kế đơn giản, tải trọng lớn, chuyển động ổn định.
- Chi phí đầu tư và vận hành thấp, bảo trì dễ dàng.
- Hiệu quả cao trong các công việc lặp lại theo phương thẳng đứng.
Nhược điểm của robot hình trụ
- Không linh hoạt trong chuyển động phức tạp.
- Phạm vi làm việc bị giới hạn so với robot khớp nối hoặc Delta.
Ứng dụng của robot hình trụ
- Cấp phôi, bốc xếp vật liệu, hàn điểm.
- Dây chuyền đóng gói và thực phẩm.
- Hệ thống lấy – đặt vật nặng trong kho hàng.
Robot hình cầu (Spherical Robot)
Robot hình cầu – còn gọi là robot tọa độ cầu (Polar Robot) – có vùng làm việc dạng hình cầu, được tạo bởi hai chuyển động quay và một chuyển động trượt.
Cấu hình này cho phép robot tiếp cận các vị trí trong không gian theo góc quay lớn.
Cấu tạo
- Một khớp quay nền cho phép xoay quanh trục dọc.
- Một khớp quay tay, cho phép robot xoay theo phương ngang.
- Một khớp trượt để điều chỉnh khoảng cách tay với tâm làm việc.
Ưu điểm của robot hình cầu
- Có thể bao phủ không gian làm việc lớn chỉ với cấu trúc nhỏ gọn.
- Khả năng tiếp cận linh hoạt từ nhiều góc độ khác nhau.
Nhược điểm của robot hình cầu
- Độ chính xác vị trí kém hơn so với robot Cartesian.
- Không phù hợp cho thao tác yêu cầu tuyến tính tuyệt đối.
Ứng dụng của robot hình cầu
- Hàn hồ quang, sơn phủ, làm sạch bề mặt kim loại.
- Ứng dụng trong dây chuyền đúc, robot gắp vật liệu nóng.

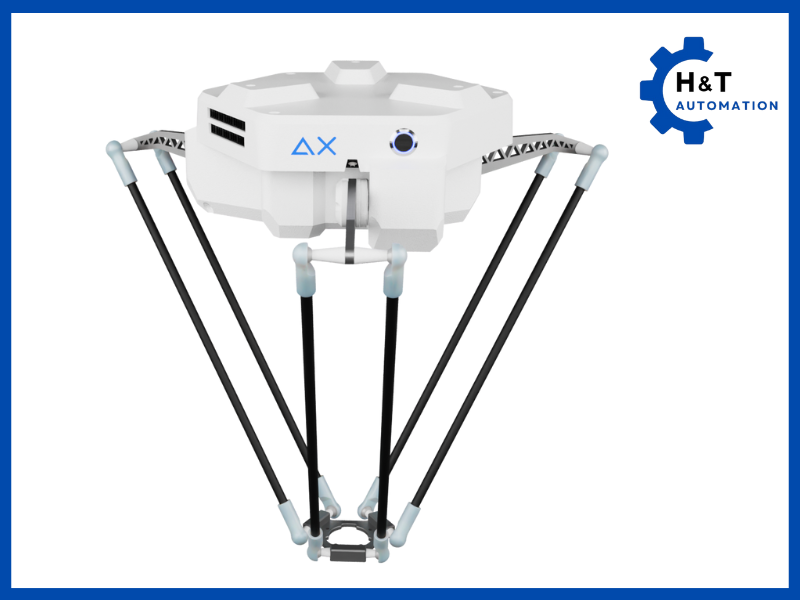

Robot Delta (Robot nhện)
Robot Delta có cấu trúc đặc trưng bởi ba tay đòn song song gắn cố định trên khung, kết nối vào một nền di động (end-effector) di chuyển theo ba trục X, Y, Z.
Cấu hình song song giúp Delta robot đạt tốc độ cực cao và độ chính xác tuyệt đối trong thao tác nhẹ.
Cấu tạo
- Ba tay song song bằng sợi carbon hoặc nhôm nhẹ, nối giữa khung và bàn công tác.
- Cơ cấu dẫn động servo độc lập, đồng bộ hóa bằng thuật toán động học song song.
- Khối lượng nhỏ, mô-men quán tính thấp, cho phép tăng tốc cực nhanh.
Ưu điểm của robot Delta
- Tốc độ và gia tốc rất cao, đạt tới 200–300 thao tác/phút.
- Độ chính xác ±0.1 mm, phù hợp cho các ứng dụng yêu cầu định vị chính xác.
- Dễ bảo trì, tiêu thụ ít năng lượng.
Nhược điểm của robot Delta
- Không phù hợp cho tải trọng nặng (thường dưới 3 kg).
- Phạm vi làm việc bị giới hạn ở vùng dưới khung.
Ứng dụng của robot Delta
- Đóng gói thực phẩm, dược phẩm, linh kiện điện tử.
- Pick & place tốc độ cao trên băng tải.
- Lắp ráp sản phẩm nhỏ hoặc thao tác sắp xếp chính xác.

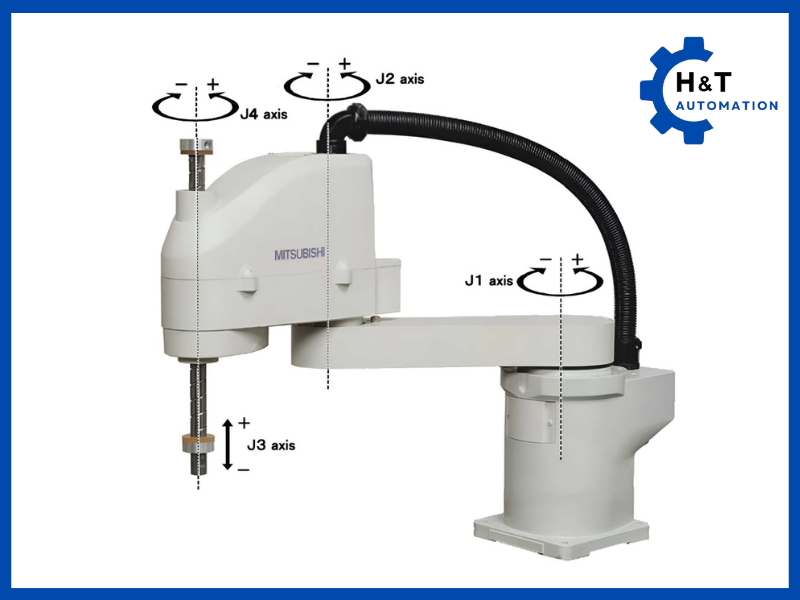

Robot SCARA (Selective Compliance Assembly Robot Arm)
Robot SCARA là dạng robot bán song song, có độ linh hoạt cao trong mặt phẳng nhưng cứng vững theo phương thẳng đứng.
Thiết kế này cho phép robot thực hiện chuyển động nhanh và chính xác trong lắp ráp linh kiện nhỏ.
Cấu trúc
- Hai khớp quay song song cho phép di chuyển trên mặt phẳng XY.
- Một trục tịnh tiến theo phương Z để nâng hoặc hạ chi tiết.
- Bộ điều khiển định vị chính xác giúp robot đạt sai số dưới 0.02 mm.
Ưu điểm của robot SCARA
- Tốc độ cao, độ chính xác vượt trội, phù hợp sản xuất hàng loạt.
- Thiết kế gọn nhẹ, dễ lắp đặt và bảo trì.
- Thời gian chu kỳ thao tác ngắn, tăng năng suất.
Nhược điểm của robot SCARA
- Không thể thực hiện chuyển động phức tạp trong không gian 3D.
- Khả năng chịu tải thấp (thường dưới 10 kg).
Ứng dụng của robot SCARA
- Lắp ráp linh kiện điện tử, vi cơ điện tử (MEMS).
- Hàn điểm, bôi keo, lắp ráp nhỏ gọn trong sản xuất điện thoại và thiết bị di động.

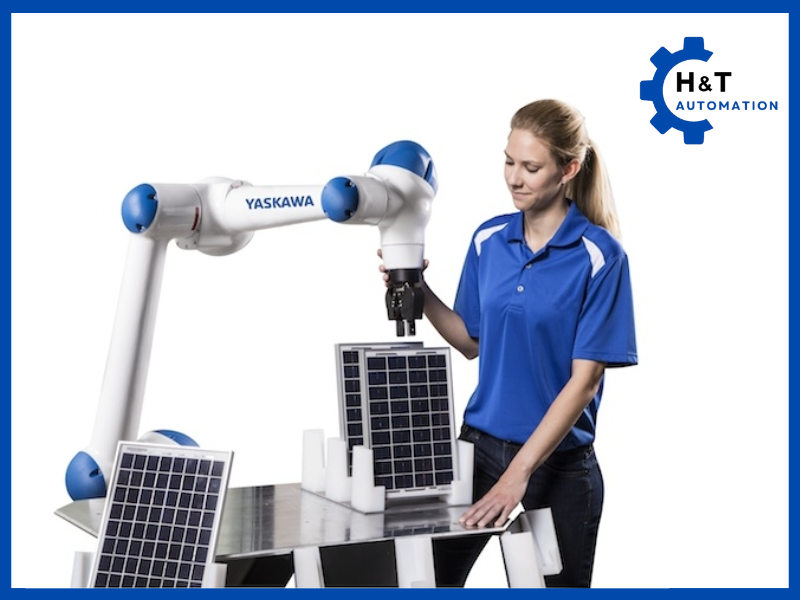

Robot cộng tác (Collaborative Robot – Cobot)
Cobot là thế hệ robot công nghiệp mới được thiết kế để làm việc an toàn bên cạnh con người mà không cần hàng rào bảo vệ vật lý.
Nhờ tích hợp cảm biến lực, camera thị giác và thuật toán an toàn, Cobot có thể dừng hoặc giảm tốc khi phát hiện va chạm, đảm bảo môi trường làm việc an toàn.
Cấu tạo và tính năng nổi bật
- Bộ điều khiển an toàn (Safety Controller) giới hạn mô-men và tốc độ.
- Cảm biến lực – mô-men tích hợp tại cổ tay robot.
- Khả năng lập trình trực quan thông qua kéo – thả hoặc hướng dẫn bằng tay.
Ưu điểm của robot cộng tác
- An toàn, thân thiện với người vận hành.
- Dễ lập trình, triển khai nhanh trong các dây chuyền nhỏ.
- Tăng tính linh hoạt, phù hợp mô hình sản xuất linh hoạt (Flexible Manufacturing).
Nhược điểm của robot cộng tác
- Tải trọng và tốc độ thấp hơn robot công nghiệp truyền thống.
- Chi phí đầu tư ban đầu cao.
Ứng dụng của robot cộng tác
- Đóng gói, kiểm tra, lắp ráp, bôi keo, cấp phôi.
- Tương tác trực tiếp với công nhân trong dây chuyền bán tự động.
- Ứng dụng phổ biến trong doanh nghiệp vừa và nhỏ, ngành điện tử và logistic.
So sánh tổng quan các loại robot công nghiệp
| Loại robot | Cấu trúc chính | Ưu điểm nổi bật | Ứng dụng điển hình |
| Cartesian | 3 trục tuyến tính | Chính xác, đơn giản | CNC, in 3D |
| Khớp nối | Nhiều trục quay | Linh hoạt cao | Ô tô, hàn, sơn |
| Hình trụ | 1 quay + 2 trượt | Chắc chắn, tải lớn | Cấp phôi, hàn điểm |
| Hình cầu | 2 quay + 1 trượt | Linh hoạt, đa hướng | Sơn, làm sạch |
| Delta | 3 tay song song | Siêu nhanh, chính xác | Đóng gói, pick & place |
| SCARA | Tay song song phẳng | Gọn, tốc độ cao | Lắp ráp nhỏ |
| Cobot | Cảm biến an toàn | Làm việc cùng người | Lắp ráp, kiểm tra |
Lợi ích của robot công nghiệp trong sản xuất hiện đại
Việc ứng dụng robot công nghiệp mang lại nhiều lợi ích đáng kể cho doanh nghiệp:
- Tăng năng suất và độ chính xác: Robot làm việc liên tục, không mệt mỏi, đảm bảo độ lặp lại cao.
- Giảm chi phí nhân công và lỗi sản xuất: Tự động hóa các công đoạn nguy hiểm hoặc tốn thời gian giúp tiết kiệm chi phí.
- An toàn lao động: Giảm thiểu tai nạn trong môi trường độc hại hoặc nguy hiểm.
- Tối ưu hóa không gian và quy trình: Robot có thể làm việc trong không gian hẹp, hỗ trợ sắp xếp dây chuyền linh hoạt.
- Tăng khả năng cạnh tranh: Doanh nghiệp có năng lực sản xuất ổn định, nhanh chóng thích ứng với nhu cầu thị trường.
Xu hướng phát triển của robot công nghiệp trong tương lai
Trong giai đoạn chuyển đổi số, robot công nghiệp không chỉ dừng ở tự động hóa mà còn hướng đến tự học, tự thích nghi và tích hợp trí tuệ nhân tạo (AI).
Một số xu hướng nổi bật bao gồm:
- Robot tích hợp thị giác máy (Machine Vision): giúp nhận dạng và xử lý sản phẩm linh hoạt hơn.
- Robot di động tự hành (AMR): kết hợp di chuyển tự động trong kho hàng, logistic.
- Robot kết nối IoT và dữ liệu đám mây: giúp doanh nghiệp giám sát, tối ưu hiệu suất vận hành theo thời gian thực.
- Robot “Hybrid” – sự kết hợp giữa Cobot và Robot truyền thống: hướng đến sản xuất linh hoạt, an toàn, thông minh.
Robot công nghiệp đang trở thành trái tim của nền sản xuất hiện đại, góp phần hình thành các nhà máy thông minh và thúc đẩy năng suất vượt trội.
Từ những robot đơn giản cho đến những hệ thống cộng tác hiện đại, mỗi loại đều có ưu điểm và vai trò riêng, phù hợp với từng ứng dụng cụ thể. Việc lựa chọn đúng loại robot phụ thuộc vào đặc điểm công việc, không gian, tải trọng và ngân sách đầu tư.
