Trong bối cảnh ngành điện đang chuyển mình mạnh mẽ với những yêu cầu ngày càng cao về độ tin cậy, an toàn và hiệu quả, các hệ thống điều khiển giám sát và thu thập dữ liệu (SCADA) trở thành công cụ không thể thiếu. Đặc biệt khi kết hợp với bộ điều khiển lập trình PLC S7 200 Siemens, SCADA phát huy tối đa năng lực kiểm soát và vận hành hệ thống điện một cách chính xác, ổn định và hiệu quả. Bài viết dưới đây sẽ phân tích chi tiết về SCADA trong hệ thống điện, chức năng, thành phần, nguyên lý hoạt động và vai trò quan trọng của PLC S7 200 Siemens trong việc triển khai hệ thống này.
Mô tả SCADA trong hệ thống điện

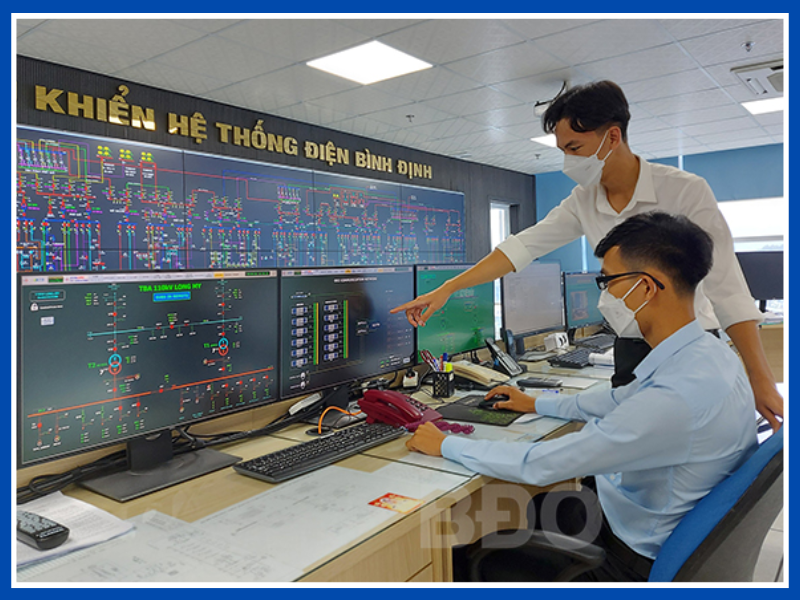

SCADA (Supervisory Control and Data Acquisition) là hệ thống điều khiển giám sát và thu thập dữ liệu, cho phép các kỹ sư vận hành có thể giám sát, điều khiển các thiết bị điện ở mọi cấp độ từ xa. Trong ngành điện, SCADA đóng vai trò trung tâm trong việc quản lý, kiểm soát lưới điện, các trạm biến áp, nhà máy phát điện và mạng phân phối điện.
Hệ thống SCADA được thiết kế để thu thập dữ liệu thời gian thực từ các thiết bị đầu cuối (RTU, PLC), truyền về trung tâm điều khiển, phân tích và cho phép vận hành từ xa. Nhờ vậy, người vận hành có thể nhanh chóng phát hiện các sự cố, điều chỉnh tham số, tối ưu hóa công suất và đảm bảo an toàn cho toàn hệ thống điện.
Đặc điểm nổi bật của SCADA trong hệ thống điện bao gồm:
- Giám sát thời gian thực: Theo dõi tình trạng vận hành của các thiết bị điện.
- Điều khiển từ xa: Thực hiện lệnh đóng/cắt, điều chỉnh thông số mà không cần đến trực tiếp thiết bị.
- Thu thập và lưu trữ dữ liệu: Tích lũy dữ liệu để phục vụ phân tích, lập kế hoạch bảo trì, tối ưu hóa vận hành.
- Phát hiện và cảnh báo sự cố: Phát hiện các bất thường trong hệ thống để đưa ra cảnh báo kịp thời.
Chức năng chung của SCADA trong hệ thống điện
SCADA trong hệ thống điện được thiết kế để thực hiện hàng loạt chức năng phức tạp, có thể chia thành 5 nhóm chính:
1. Giám sát hệ thống
- Hiển thị số liệu điện áp, dòng điện, công suất tại các trạm biến áp, nhà máy điện.
- Theo dõi trạng thái đóng/cắt của máy cắt, dao cách ly, thiết bị bảo vệ.
- Phân tích sự cố, phát hiện mất điện, cảnh báo sự cố vượt mức tải.
2. Điều khiển từ xa
- Thực hiện các lệnh điều khiển đóng cắt thiết bị.
- Điều chỉnh điện áp, tần số, công suất phát.
- Tối ưu hóa vận hành hệ thống phân phối điện.
3. Thu thập và lưu trữ dữ liệu
- Ghi lại dữ liệu vận hành liên tục 24/7.
- Lưu trữ dữ liệu lịch sử phục vụ phân tích, tối ưu vận hành.
- Phục vụ công tác lập báo cáo, hoạch định chiến lược bảo trì.
4. Cảnh báo và xử lý sự cố
- Phát hiện sự cố tức thời.
- Đưa ra cảnh báo hình ảnh, âm thanh.
- Hỗ trợ vận hành viên đưa ra quyết định nhanh chóng.
5. Quản lý và bảo trì hệ thống
- Phân tích dữ liệu lịch sử để lập kế hoạch bảo trì chủ động.
- Giám sát sức khỏe thiết bị, ngăn ngừa hỏng hóc bất ngờ.

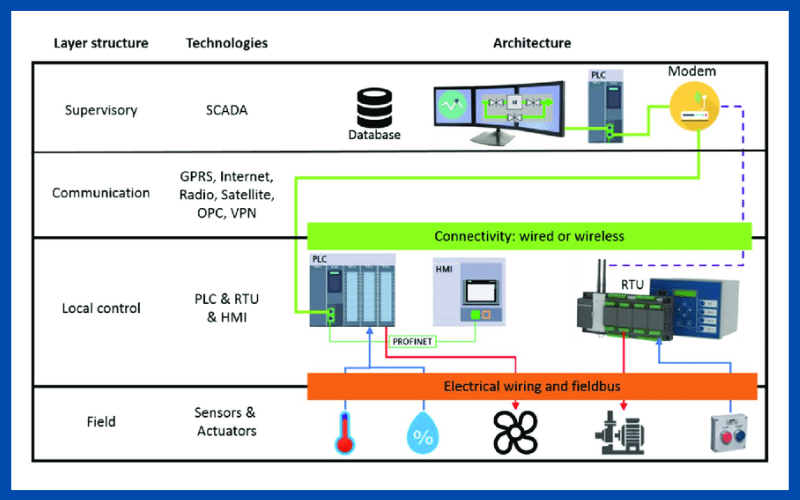

Thành phần chính của SCADA trong hệ thống điện
Một hệ thống SCADA hoàn chỉnh trong ngành điện bao gồm các thành phần chính sau:
1. Các thiết bị đầu cuối (RTU, PLC)
- RTU (Remote Terminal Unit) và PLC (Programmable Logic Controller) là các thiết bị thu thập dữ liệu và thực hiện lệnh điều khiển trực tiếp ở hiện trường.
- PLC S7 200 Siemens là dòng PLC rất phổ biến tại Việt Nam trong hệ thống điện quy mô nhỏ đến trung bình nhờ tính linh hoạt, độ ổn định cao, khả năng mở rộng, chi phí hợp lý.
2. Hệ thống truyền thông
- Đảm bảo kết nối giữa trung tâm điều khiển và các thiết bị hiện trường.
- Các giao thức truyền thông phổ biến: Modbus, DNP3, IEC 60870-5-101/104, Profibus, Profinet.
- Mạng truyền thông có thể là cáp quang, RF, 3G/4G, VSAT…
3. Máy chủ trung tâm (Master Station)
- Là bộ não của hệ thống SCADA.
- Thực hiện thu thập dữ liệu, xử lý, lưu trữ, hiển thị và điều khiển tổng thể.
- Thường bao gồm các phần mềm SCADA chuyên dụng như: WinCC, iFIX, Citect, ABB MicroSCADA…

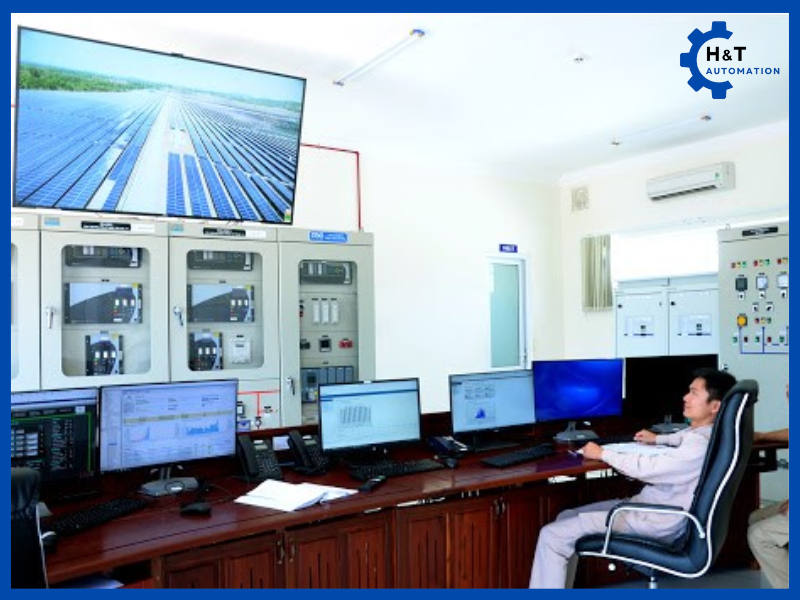

4. Giao diện người vận hành (HMI)
- Hiển thị trực quan dữ liệu, trạng thái vận hành.
- Cho phép vận hành viên theo dõi toàn bộ hệ thống và thực hiện điều khiển từ xa.
- Thiết kế dạng đồ họa, hỗ trợ cảnh báo sự cố kịp thời.
5. Hệ thống bảo mật
- Đảm bảo an toàn dữ liệu, chống truy cập trái phép.
- Áp dụng các công nghệ firewall, VPN, phân quyền người dùng, mã hóa dữ liệu.
Nguyên tắc làm việc của hệ thống SCADA trong hệ thống điện
Nguyên lý hoạt động của SCADA trong hệ thống điện có thể tóm tắt qua các bước chính:
- Thu thập dữ liệu tại hiện trường: PLC S7 200 Siemens hoặc RTU gắn tại các trạm điện liên tục đọc các giá trị điện áp, dòng điện, tần số, trạng thái thiết bị.
- Truyền dữ liệu về trung tâm điều khiển: Thông qua các mạng truyền thông, dữ liệu được gửi về server trung tâm SCADA.
- Xử lý và hiển thị dữ liệu: Server SCADA xử lý dữ liệu, phát hiện các bất thường, cảnh báo và hiển thị trên màn hình vận hành.
- Điều khiển từ trung tâm:Khi cần, vận hành viên thực hiện lệnh điều khiển từ xa: đóng cắt, điều chỉnh tham số vận hành.
- Lưu trữ và phân tích dữ liệu: Tất cả dữ liệu được lưu trữ phục vụ phân tích, lập kế hoạch bảo trì và tối ưu hóa vận hành.
Thách thức khi triển khai SCADA trong hệ thống điện
Bên cạnh những lợi ích vượt trội, việc triển khai SCADA cũng gặp không ít khó khăn:
- Yêu cầu kỹ thuật cao: Cần đội ngũ kỹ sư am hiểu về lập trình PLC, hệ thống mạng, an toàn thông tin.
- Chi phí đầu tư ban đầu lớn: Bao gồm phần mềm SCADA, phần cứng PLC, RTU, thiết bị truyền thông…
- Bảo mật hệ thống: SCADA dễ trở thành mục tiêu tấn công mạng nếu không bảo mật tốt.
- Tương thích thiết bị: Cần đảm bảo các thiết bị hiện trường đa dạng có thể kết nối với nhau mượt mà.
Xu hướng phát triển SCADA ngành điện trong tương lai
Trong bối cảnh Cách mạng Công nghiệp 4.0, SCADA ngành điện đang dần chuyển dịch mạnh mẽ theo các xu hướng mới:
-

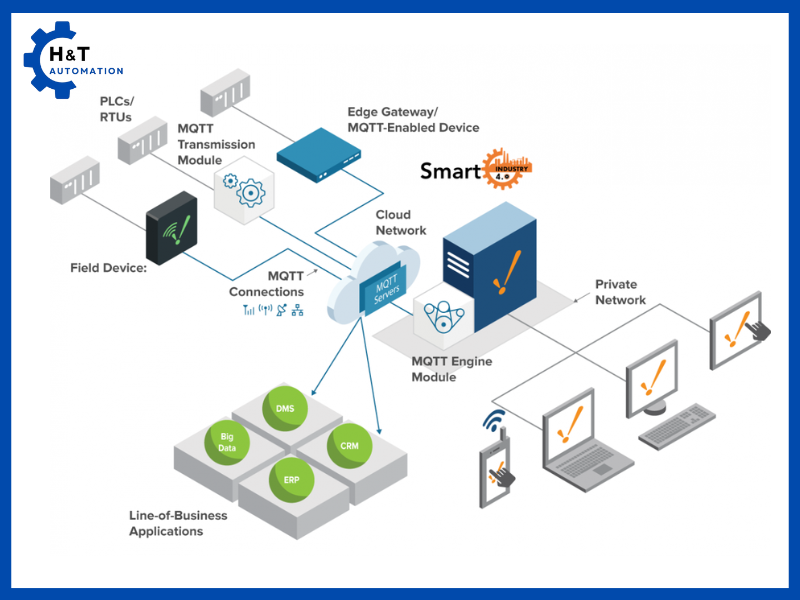

Kết hợp với IoT và Big Data
Sự kết hợp giữa SCADA với công nghệ Internet vạn vật (IoT) và Big Data mang lại khả năng thu thập dữ liệu vượt trội về độ sâu và độ rộng:
- Cảm biến IoT phân bố rộng khắp: Các cảm biến thông minh được lắp đặt tại nhiều điểm trong hệ thống điện như: máy biến áp, tủ điện, cột điện, trạm phân phối… giúp ghi nhận thông số vận hành theo thời gian thực.
- Khai thác dữ liệu lớn (Big Data): Với khối lượng dữ liệu khổng lồ thu thập từ IoT, công nghệ Big Data giúp phân tích xu hướng tiêu thụ điện, dự đoán tải trọng, đánh giá sức khỏe thiết bị, phát hiện bất thường sớm hơn so với cách phân tích truyền thống.
- Cải thiện hiệu quả vận hành: Dữ liệu phân tích từ Big Data giúp tối ưu hóa kế hoạch phân bổ tải, giảm tổn thất điện năng và kéo dài tuổi thọ thiết bị.
2. Ứng dụng trí tuệ nhân tạo AI
AI đóng vai trò quan trọng trong việc nâng cao mức độ tự động hóa và độ chính xác của hệ thống SCADA:
- Ra quyết định thông minh: Hệ thống có thể tự động đánh giá tình trạng vận hành và đưa ra quyết định điều khiển mà không cần sự can thiệp trực tiếp từ con người.
- Dự đoán sự cố chính xác: Thông qua việc học máy (machine learning) trên dữ liệu lịch sử, AI có thể phát hiện những dấu hiệu bất thường nhỏ nhất, từ đó cảnh báo nguy cơ xảy ra sự cố trước khi chúng thực sự xảy ra.
- Tối ưu hóa bảo trì: AI đề xuất kế hoạch bảo trì dự phòng hợp lý, giảm thiểu tình trạng bảo trì không cần thiết hoặc quá muộn.

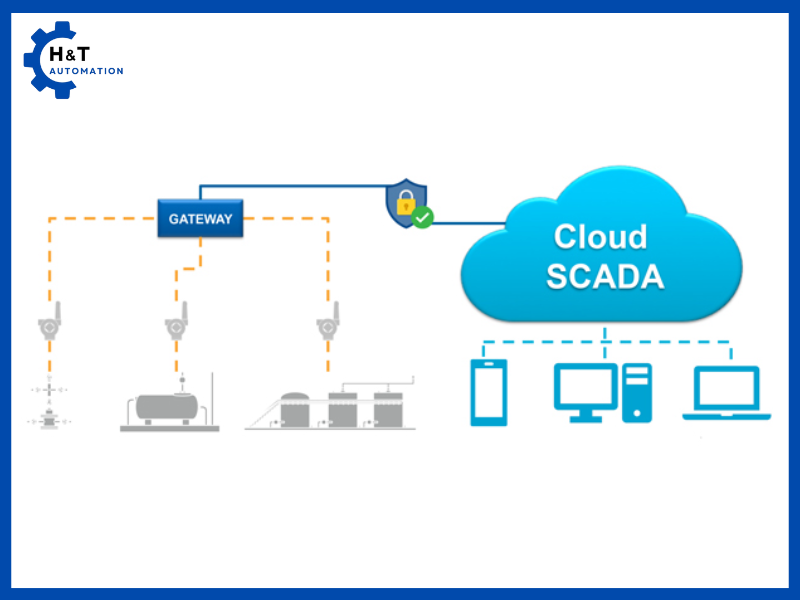

3. SCADA nền tảng đám mây (Cloud SCADA)
Việc chuyển hệ thống SCADA lên nền tảng đám mây đang trở thành xu thế tất yếu:
- Tiết kiệm chi phí đầu tư hạ tầng: Giảm thiểu việc đầu tư các server vật lý tại hiện trường, tận dụng hạ tầng điện toán đám mây của các nhà cung cấp lớn.
- Vận hành linh hoạt, dễ mở rộng: Dễ dàng mở rộng quy mô hệ thống, cập nhật phần mềm nhanh chóng, vận hành từ bất cứ đâu chỉ cần có kết nối internet.
- Tích hợp dễ dàng các dịch vụ nâng cao: Kết nối trực tiếp với các nền tảng phân tích dữ liệu, AI, bảo mật, báo cáo thông minh ngay trên nền tảng cloud.

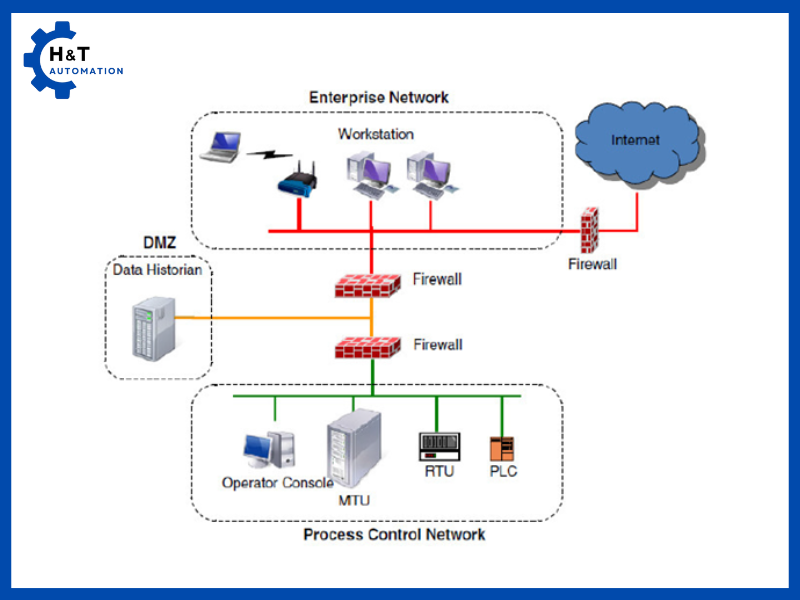

4. An toàn thông tin nâng cao
Vấn đề bảo mật hệ thống SCADA ngày càng được chú trọng khi mà các cuộc tấn công mạng vào hạ tầng điện đang gia tăng:
- Triển khai các chuẩn bảo mật hiện đại: Áp dụng các giao thức mã hóa mạnh (SSL/TLS), xác thực đa yếu tố (MFA), kiểm soát truy cập phân quyền nghiêm ngặt.
- Giám sát an ninh mạng liên tục: Hệ thống giám sát các hành vi bất thường, phát hiện sớm các dấu hiệu tấn công như: giả mạo lệnh điều khiển, thay đổi thông số bất hợp pháp.
- Phát triển kiến trúc SCADA an toàn theo mô hình Zero Trust: Mỗi truy cập vào hệ thống đều phải xác minh danh tính, không mặc định tin cậy bất kỳ kết nối nào.

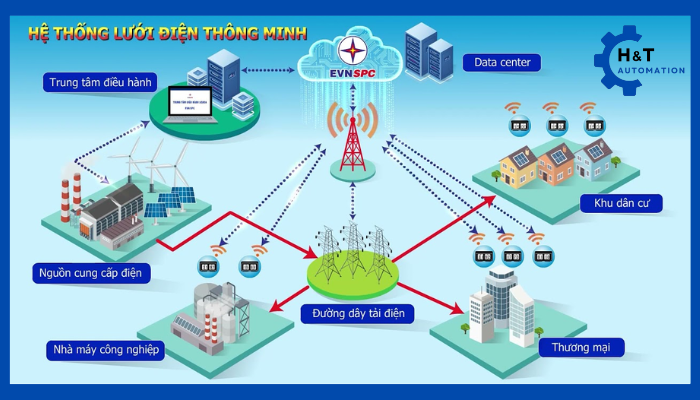

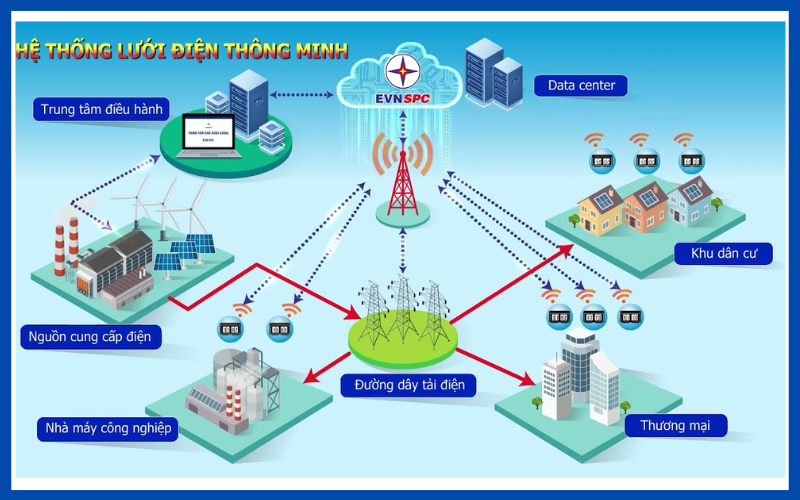

5. Tích hợp năng lượng tái tạo và hệ thống lưới điện thông minh
Với sự phát triển mạnh mẽ của điện mặt trời, điện gió và các nguồn năng lượng phân tán:
- SCADA sẽ phải quản lý thêm nhiều điểm phát điện nhỏ, vận hành điều độ phức tạp hơn.
- Tích hợp các công nghệ lưu trữ năng lượng (battery storage), cân bằng tải tự động dựa trên thuật toán thông minh.
- Điều phối song song nhiều nguồn phát và tải tiêu thụ biến thiên liên tục, đòi hỏi SCADA ngày càng “thông minh” hơn.
Kết luận
Hệ thống SCADA trong ngành điện đóng vai trò sống còn trong vận hành, điều độ, bảo trì lưới điện hiện đại. Trong đó, việc ứng dụng PLC Siemens làm thiết bị thu thập và điều khiển tại hiện trường mang lại giải pháp hiệu quả, tin cậy và kinh tế cho các hệ thống SCADA quy mô nhỏ đến trung bình. Trong tương lai, khi kết hợp thêm các công nghệ IoT, AI và điện toán đám mây, SCADA sẽ tiếp tục phát triển mạnh mẽ, trở thành công cụ không thể thiếu trong quản lý năng lượng quốc gia.
