Truyền thông RS-232 là gì? Ứng dụng Truyền thông RS-232 trong công nghiệp

Trải qua hơn nửa thế kỷ tồn tại, truyền thông RS-232 vẫn là cái tên quen thuộc trong ngành tự động hóa, bất chấp sự bùng nổ của những giao thức hiện đại như Ethernet, USB hay RS-485. Đơn giản, dễ lắp đặt và chi phí thấp, RS-232 vẫn âm thầm đảm nhiệm vai trò kết nối trong hàng triệu thiết bị công nghiệp. Nhưng liệu bạn đã thực sự hiểu truyền thông RS-232 là gì, nó hoạt động ra sao, và vì sao đến nay, trong những dây chuyền sản xuất hiện đại nhất, chuẩn giao tiếp cổ xưa này vẫn có chỗ đứng? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

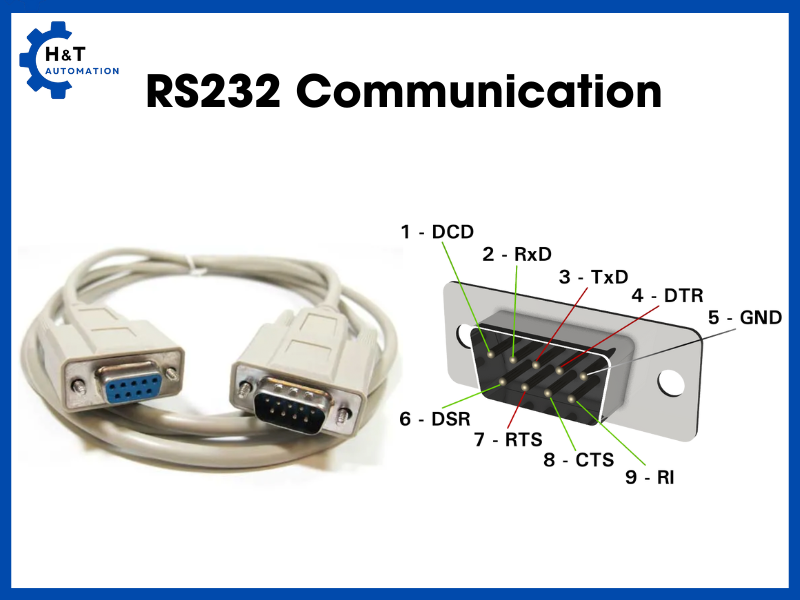

Truyền thông RS-232 là gì?

RS-232, tên đầy đủ là Recommended Standard 232, là một chuẩn truyền thông nối tiếp (serial communication) do Viện Tiêu chuẩn Quốc gia Hoa Kỳ (EIA/TIA) công bố vào năm 1962. Khác với truyền song song vốn truyền nhiều bit dữ liệu cùng lúc, RS-232 chỉ gửi dữ liệu từng bit một theo chuỗi trên một hoặc vài dây dẫn, giúp đơn giản hóa phần cứng và giảm chi phí sản xuất. Mục tiêu ban đầu của chuẩn này là thiết lập một ngôn ngữ chung để các thiết bị điện tử, bất kể xuất xứ hay hãng sản xuất, có thể giao tiếp được với nhau một cách thống nhất.

Trong giao thức RS-232, hai thiết bị được phân vai rõ rệt: DTE (Data Terminal Equipment) thường là máy tính, và DCE (Data Communication Equipment) thường là modem hoặc thiết bị ngoại vi. Kết nối giữa hai thiết bị này thực hiện theo phương thức song công (full duplex), nghĩa là vừa có thể gửi vừa có thể nhận dữ liệu đồng thời. Nhờ tính chất này, RS-232 từng là lựa chọn không thể thiếu trong các ứng dụng từ văn phòng đến nhà máy công nghiệp.

Nguyên lý hoạt động của RS-232

Bản chất của truyền thông RS-232 nằm ở việc biến dữ liệu số thành các tín hiệu điện áp. Chuẩn RS-232 sử dụng hai mức điện áp để biểu thị logic 1 và logic 0, trong đó tín hiệu logic 1 được quy định ở mức điện áp âm (thường từ -3V đến -15V), còn logic 0 lại nằm ở mức điện áp dương (từ +3V đến +15V). Vùng điện áp từ -3V đến +3V được coi là vùng không xác định và dễ gây lỗi nếu tín hiệu rơi vào khoảng này.

Thông tin trong RS-232 được truyền đi thành từng khung dữ liệu, gọi là frame. Mỗi frame bao gồm bit bắt đầu (start bit), các bit dữ liệu (thường là 7 hoặc 8 bit), bit kiểm tra chẵn lẻ (parity bit, có thể có hoặc không) và cuối cùng là bit dừng (stop bit). Nhờ cấu trúc này, các thiết bị giao tiếp có thể hiểu được khi nào một byte dữ liệu bắt đầu và kết thúc, đồng thời giảm thiểu sai sót trong quá trình truyền tải.

Về tốc độ, RS-232 không quá nhanh so với các chuẩn hiện đại. Tốc độ phổ biến dao động từ 300 bps tới 115.200 bps, đủ đáp ứng nhu cầu truyền những khối dữ liệu nhỏ như tín hiệu điều khiển hoặc thông tin đo lường. Trong công nghiệp, tốc độ thường chọn ở mức trung bình để đảm bảo tính ổn định và giảm thiểu nhiễu.

Lịch sử và sự phát triển của RS-232

Vào những năm 1960, khi ngành điện tử và máy tính còn ở giai đoạn sơ khai, vấn đề lớn nhất mà các kỹ sư gặp phải chính là sự thiếu đồng bộ giữa các thiết bị. Mỗi hãng sản xuất thiết bị lại phát triển giao thức riêng, dẫn đến vô số rắc rối khi người dùng muốn kết nối máy tính với các thiết bị ngoại vi như modem, máy in hay thiết bị đo lường. Sự ra đời của RS-232 đã xóa bỏ rào cản này bằng cách tạo ra một tiêu chuẩn chung, giúp các thiết bị “nói chuyện” được với nhau bất kể thương hiệu hay nhà sản xuất.

Từ thập niên 1970 tới đầu 2000, RS-232 thực sự trở thành tiêu chuẩn thống trị. Hàng triệu thiết bị trên khắp thế giới sử dụng giao thức này. Trong ngành công nghiệp tự động hóa, RS-232 gắn liền với những cái tên quen thuộc như PLC Siemens S7-200, Mitsubishi FX, các dòng biến tần cũ, cân điện tử hay các thiết bị đo lường công nghiệp. Thậm chí trong lĩnh vực dân dụng, không ít người còn nhớ tới những sợi cáp COM to bản nối máy tính với modem 56K để truy cập internet thời dial-up.

Tuy nhiên, bước vào kỷ nguyên mạng tốc độ cao, RS-232 dần nhường chỗ cho những chuẩn mới như USB, Ethernet hay RS-485. Các giao thức mới không chỉ nhanh hơn mà còn hỗ trợ kết nối đa điểm hoặc mạng hóa, phù hợp với những hệ thống công nghiệp phức tạp ngày nay. Mặc dù vậy, RS-232 vẫn chưa hoàn toàn biến mất. Đặc biệt trong công nghiệp, nơi chi phí, tính đơn giản và độ tin cậy vẫn là ưu tiên, chuẩn này vẫn âm thầm tồn tại như một di sản bền vững.



Ưu điểm của truyền thông RS-232

• Tính đơn giản: Thiết lập một kết nối RS-232 rất dễ dàng. Kỹ sư chỉ cần vài dây tín hiệu cơ bản như TX (truyền), RX (nhận) và GND (mass) là có thể truyền dữ liệu giữa hai thiết bị. Ngay cả khi không rành lập trình, người dùng vẫn có thể kiểm tra tín hiệu bằng phần mềm terminal để biết dữ liệu có đang được truyền đi hay không, điều này cực kỳ tiện lợi trong công tác bảo trì hoặc sửa chữa.

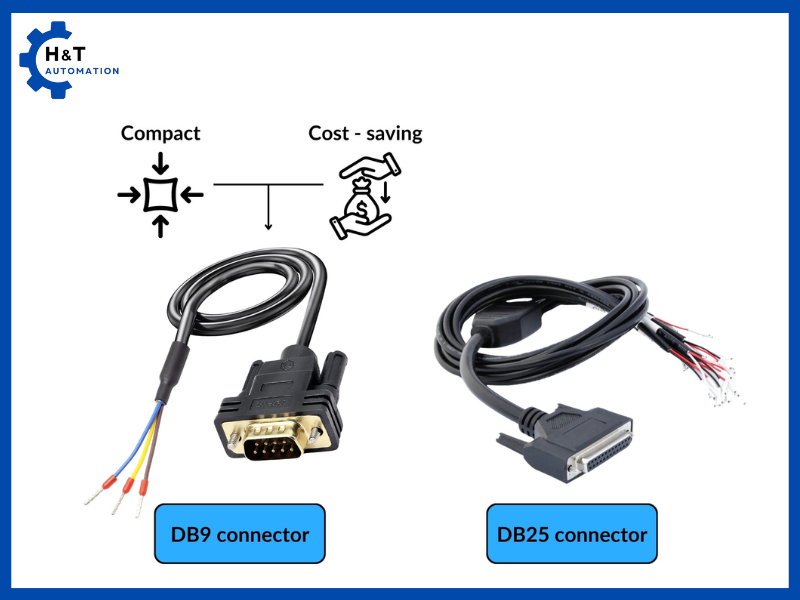

• Chi phí thấp: Thiết bị và cáp truyền thông RS-232 có giá thành rẻ. Các đầu nối chuẩn hóa sẵn như DB9 hay DB25 rất dễ tìm mua trên thị trường. Thậm chí, nhiều dây chuyền sản xuất vẫn giữ nguyên các cổng RS-232 từ thời lắp đặt ban đầu để tiết kiệm chi phí thay thế hoặc nâng cấp thiết bị.

• Độ tin cậy cao: Dù không đạt tốc độ truyền cao, RS-232 lại ít gặp lỗi bất ngờ, đặc biệt ở khoảng cách ngắn. Trong môi trường công nghiệp có nhiều bụi bặm, rung động hoặc biến đổi nhiệt độ, RS-232 vẫn hoạt động ổn định nếu sử dụng dây dẫn được bọc chống nhiễu và giữ khoảng cách dưới 15m.
• Khả năng tương thích tốt: Trong tự động hóa, rất nhiều thiết bị cũ vẫn hoạt động hoàn hảo và chỉ hỗ trợ cổng RS-232. Nếu hệ thống mới không còn hỗ trợ giao tiếp này, kỹ sư sẽ phải đầu tư thêm module chuyển đổi, vừa tốn kém vừa phức tạp. Chính vì thế, nhiều hãng sản xuất PLC, biến tần hay cân điện tử ngày nay vẫn duy trì ít nhất một cổng RS-232 trên sản phẩm để đáp ứng nhu cầu bảo trì hoặc thay thế thiết bị cũ.



Hạn chế của truyền thông RS-232

• Tốc độ truyền không cao: Mặc dù ổn định, RS-232 chỉ đạt tốc độ tối đa khoảng 115.200 bps. Điều này khiến nó khó đáp ứng các hệ thống đòi hỏi truyền dữ liệu lớn như camera giám sát, SCADA tốc độ cao hoặc mạng IoT công nghiệp hiện đại.
• Khoảng cách truyền ngắn: Chuẩn RS-232 chỉ hoạt động ổn định trong phạm vi khoảng 15 mét ở tốc độ tiêu chuẩn. Khi vượt quá giới hạn này, tín hiệu dễ bị suy hao hoặc chịu tác động của nhiễu điện từ, dẫn tới lỗi dữ liệu hoặc mất kết nối hoàn toàn. Trong các nhà máy có diện tích lớn, khoảng cách giữa các thiết bị có thể lên đến hàng trăm mét, buộc kỹ sư phải tìm đến các giải pháp khác như RS-485 hoặc Ethernet.
• Chỉ hỗ trợ kết nối điểm-điểm (point-to-point): RS-232 không hỗ trợ kết nối nhiều thiết bị trên cùng một đường truyền. Mỗi cổng RS-232 chỉ giao tiếp với một thiết bị duy nhất. Nếu muốn một máy tính kết nối đồng thời nhiều thiết bị, kỹ sư phải trang bị thêm nhiều cổng COM vật lý hoặc sử dụng phần mềm giả lập, khiến hệ thống trở nên phức tạp và tốn kém hơn.

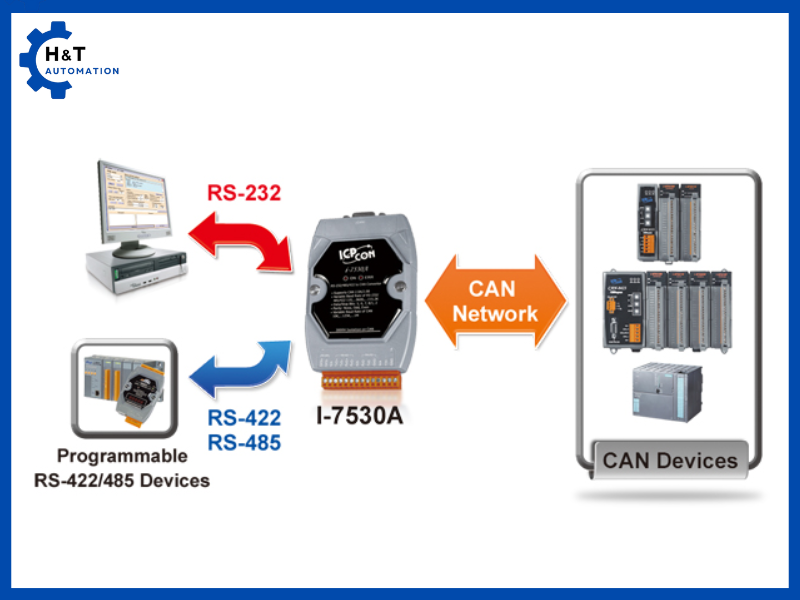

Ứng dụng truyền thông RS-232 trong công nghiệp

• Kết nối PLC với máy tính: Trong lĩnh vực tự động hóa, RS-232 thường được sử dụng để kết nối máy tính với các thiết bị điều khiển như PLC. Đặc biệt, nhiều dòng PLC cũ như Siemens S7-200 hay Mitsubishi FX series chỉ được trang bị duy nhất cổng RS-232. Kỹ sư thường dùng giao thức này để nạp chương trình điều khiển, giám sát trạng thái hoạt động hoặc trích xuất dữ liệu sản xuất.
• Giao tiếp với biến tần: Không chỉ PLC, biến tần cũng là thiết bị phổ biến ứng dụng giao thức RS-232. Nhiều dòng biến tần cho phép kỹ sư điều chỉnh các tham số vận hành, theo dõi lỗi hoặc xuất dữ liệu về tốc độ, dòng điện thông qua cổng RS-232. Với các hệ thống SCADA nhỏ, RS-232 thường được ưu tiên vì chi phí thấp và không đòi hỏi cấu trúc mạng phức tạp.
• Kết nối cân điện tử: Một ứng dụng đặc trưng khác của RS-232 là kết nối cân điện tử trong dây chuyền sản xuất. Nhiều loại cân công nghiệp truyền dữ liệu khối lượng dưới dạng chuỗi ký tự ASCII thông qua RS-232, giúp gửi dữ liệu trực tiếp vào phần mềm quản lý. Cách làm này không chỉ giảm sai sót khi nhập liệu thủ công mà còn tiết kiệm chi phí so với việc triển khai các hệ thống kết nối phức tạp hơn.
• Kết nối thiết bị ngoại vi: RS-232 cũng xuất hiện trong việc kết nối các thiết bị ngoại vi như máy in công nghiệp, đầu đọc mã vạch, thiết bị đo lường hoặc máy POS. Ngay cả nhiều thiết bị hiện đại ngày nay vẫn duy trì cổng RS-232 song song với USB hoặc Ethernet, nhằm phục vụ nhu cầu kết nối với các hệ thống cũ vốn chưa thể thay thế ngay lập tức.
• Ứng dụng trong modem công nghiệp: Một lĩnh vực ứng dụng khác chính là modem công nghiệp. Trước đây, RS-232 từng là giao thức duy nhất dùng để kết nối modem truyền dữ liệu từ xa. Hiện nay, trong các trạm viễn thông, các hệ thống cảnh báo lỗi từ xa hay gửi tin nhắn SMS cảnh báo, RS-232 vẫn xuất hiện khi tích hợp với các modem GSM, 3G hoặc 4G.

Tương lai của truyền thông RS-232

Dù thời đại công nghiệp 4.0 đang bùng nổ với những chuẩn giao tiếp hiện đại, truyền thông RS-232 vẫn sẽ còn tồn tại lâu dài. Lý do là trong công nghiệp, chi phí thay thế thiết bị không hề nhỏ. Một dây chuyền cũ trị giá hàng triệu đô la khó có thể tháo bỏ chỉ vì thiếu một cổng kết nối mới. Bên cạnh đó, sự ổn định và tính đơn giản khiến RS-232 trở thành “bảo hiểm an toàn” cho những ứng dụng đòi hỏi ít rủi ro.

Không ít nhà máy vẫn giữ nguyên những PLC cũ, biến tần đời cũ hay các cân điện tử vốn chỉ hỗ trợ RS-232. Chính vì vậy, các kỹ sư tự động hóa hiện nay buộc phải hiểu rõ chuẩn giao tiếp này. Trong nhiều dự án, bạn vẫn sẽ thấy cảnh những sợi cáp RS-232 len lỏi giữa mạng Ethernet hiện đại, giữ vai trò kết nối các thiết bị vốn đã gắn bó với nhà máy hàng chục năm qua.

Kết luận

Truyền thông RS-232 có thể đã già nua về tuổi đời, nhưng vẫn là chuẩn giao tiếp không thể thiếu trong lĩnh vực tự động hóa công nghiệp. Từ những kết nối đơn giản với PLC, biến tần, cân điện tử, cho đến các thiết bị ngoại vi hay modem công nghiệp, RS-232 vẫn âm thầm thực hiện nhiệm vụ của mình với sự bền bỉ đáng kinh ngạc. Có thể trong các dự án mới, kỹ sư sẽ ưu tiên Ethernet, RS-485 hay USB, nhưng khi gặp hệ thống cũ hoặc cần một giải pháp đơn giản, rẻ và tin cậy, RS-232 vẫn luôn là một lựa chọn an toàn.

Hiểu rõ truyền thông RS-232 là gì và cách ứng dụng nó chính là hành trang quan trọng để bất cứ kỹ sư tự động hóa nào có thể xử lý tốt công việc, nhất là trong môi trường công nghiệp vốn vừa hiện đại vừa nhiều thiết bị cũ. Đôi khi, công nghệ không nhất thiết phải luôn mới – mà phải phù hợp và hiệu quả. Và RS-232 chính là minh chứng tuyệt vời cho chân lý đó.
