Trong thế giới điện – điện tử và tự động hóa, tụ điện (capacitor) là một linh kiện quen thuộc, xuất hiện ở hầu hết mọi mạch điện từ dân dụng đến công nghiệp. Tuy nhỏ bé, nhưng vai trò của tụ điện lại vô cùng quan trọng trong việc lưu trữ năng lượng, lọc nhiễu, khởi động động cơ và ổn định điện áp.
Bài viết này của H&T Automation sẽ giúp bạn hiểu rõ tụ điện là gì, cấu tạo, nguyên lý hoạt động, công dụng và các loại tụ phổ biến hiện nay – được trình bày chi tiết, chính xác theo đúng kỹ thuật điện công nghiệp.
Tụ điện là gì?
Tụ điện là linh kiện điện tử thụ động có khả năng tích trữ và phóng điện năng dưới dạng điện trường. Khi có điện áp đặt vào hai bản cực, tụ điện sẽ tích điện ở một bản và tạo điện trường giữa hai bản, giúp lưu giữ năng lượng tạm thời để sử dụng khi cần.
Về bản chất, tụ điện không cho dòng điện DC đi qua, nhưng cho dòng điện AC đi qua, nên thường được dùng trong các mạch lọc, tách tín hiệu hoặc khởi động động cơ.
Đơn vị đo điện dung là farad (F), ký hiệu là C. Trong thực tế, giá trị điện dung thường rất nhỏ, thường ở đơn vị microfarad (µF), nanofarad (nF) hoặc picofarad (pF).
Công thức tính điện dung của tụ điện:
C = (ε × S) / d
Trong đó:
- C: điện dung của tụ (F)
- ε: hằng số điện môi của vật liệu cách điện
- S: diện tích bản cực (m²)
- d: khoảng cách giữa hai bản cực (m)
Cấu tạo của tụ điện
Một tụ điện thông thường được cấu tạo từ ba phần chính:
- Hai bản cực dẫn điện: thường làm từ nhôm, kẽm hoặc vật liệu dẫn khác.
- Lớp điện môi cách điện: nằm giữa hai bản cực, làm từ vật liệu như giấy, mica, gốm, nhựa hoặc oxit kim loại.
- Vỏ bọc bảo vệ: bằng kim loại hoặc nhựa, giúp bảo vệ linh kiện khỏi tác động cơ học, nhiệt độ, độ ẩm và môi trường bên ngoài.
Tùy vào vật liệu điện môi và ứng dụng, tụ điện có thể có nhiều dạng cấu tạo như tụ hóa, tụ gốm, tụ mica, tụ giấy hoặc tụ film.
Nguyên lý hoạt động của tụ điện
Nguyên lý hoạt động của tụ điện dựa trên hiện tượng tích trữ năng lượng trong điện trường giữa hai bản cực.
Khi tụ điện được nối vào nguồn điện, một bản tích điện dương, bản còn lại tích điện âm. Khi nguồn bị ngắt, tụ vẫn giữ nguyên lượng điện tích trong một thời gian, sau đó có thể phóng điện để cung cấp năng lượng tạm thời cho mạch.
Với dòng điện xoay chiều (AC), điện áp thay đổi liên tục theo thời gian, nên tụ luôn ở trạng thái nạp và xả luân phiên – cho phép dòng điện đi qua tụ.
Công thức mối quan hệ giữa dòng điện và điện áp qua tụ điện:
i(t) = C × (du(t)/dt)
Trong đó:
- i(t): dòng điện qua tụ tại thời điểm t (A)
- C: điện dung của tụ (F)
- du(t)/dt: tốc độ biến thiên điện áp theo thời gian (V/s)
Công dụng của tụ điện
Tụ điện là linh kiện đóng vai trò quan trọng trong nhiều ứng dụng điện và điện tử. Dưới đây là những công dụng phổ biến nhất của tụ điện:
- Lưu trữ năng lượng tạm thời: Tụ điện có khả năng tích trữ năng lượng dưới dạng điện trường và phóng ra khi cần. Nhờ đó, nó giúp ổn định điện áp nguồn, hạn chế sụt áp hoặc mất nguồn đột ngột trong các mạch điều khiển, bộ nguồn và thiết bị điện tử.
- Lọc và triệt nhiễu: Trong các mạch điện tử, tụ điện được dùng để lọc nhiễu tần số cao và làm mượt điện áp DC. Khi điện áp nguồn có dao động, tụ hấp thụ các xung nhiễu và trả lại dòng điện ổn định, giúp thiết bị hoạt động chính xác và bền bỉ hơn.
- Khởi động và điều chỉnh pha cho động cơ: Trong động cơ điện một pha, tụ điện được mắc nối với cuộn phụ để tạo ra độ lệch pha giữa cuộn chính và cuộn khởi động. Điều này giúp động cơ khởi động dễ dàng, tăng mô-men quay và vận hành ổn định trong quá trình làm việc.
- Tách tín hiệu và ghép mạch: Tụ điện được sử dụng để tách tín hiệu AC khỏi DC, hoặc ghép nối giữa các tầng khuếch đại trong mạch điện tử. Nhờ đó, tín hiệu có thể truyền đi mà không làm thay đổi điện áp phân cực, đảm bảo tín hiệu ra luôn chính xác và ổn định.
- Ổn áp và lọc nguồn: Trong các mạch nguồn chỉnh lưu, tụ hóa (Electrolytic Capacitor) có nhiệm vụ giảm gợn sóng (ripple) và ổn định điện áp đầu ra. Nhờ vậy, các thiết bị điện tử nhạy cảm như vi điều khiển, PLC hoặc cảm biến được bảo vệ khỏi dao động điện áp đột ngột.

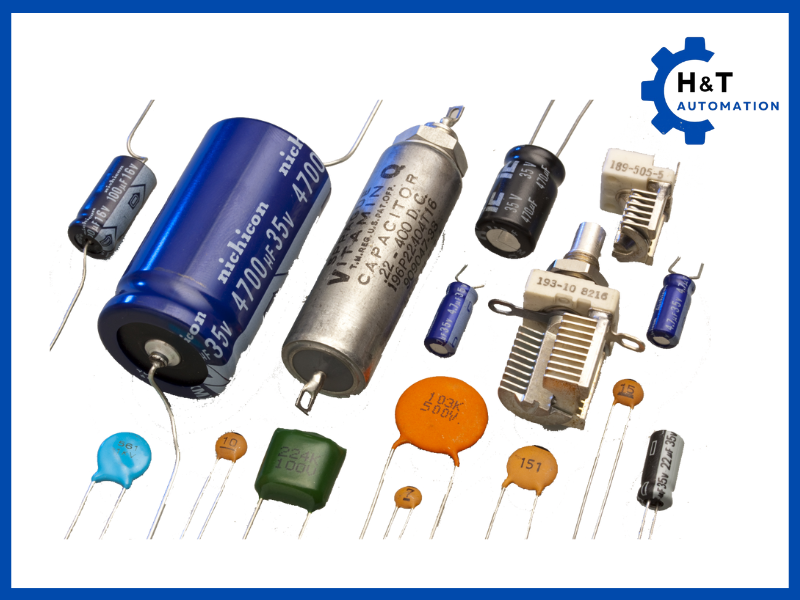

Phân loại tụ điện thường gặp trong công nghiệp
Tụ điện được chia thành nhiều loại khác nhau dựa vào cấu tạo và ứng dụng:
Tụ hóa (Electrolytic Capacitor)
Có điện dung lớn, thường dùng trong mạch nguồn, khởi động động cơ. Lưu ý: tụ hóa có cực tính (+/-), phải đấu đúng chiều khi sử dụng.

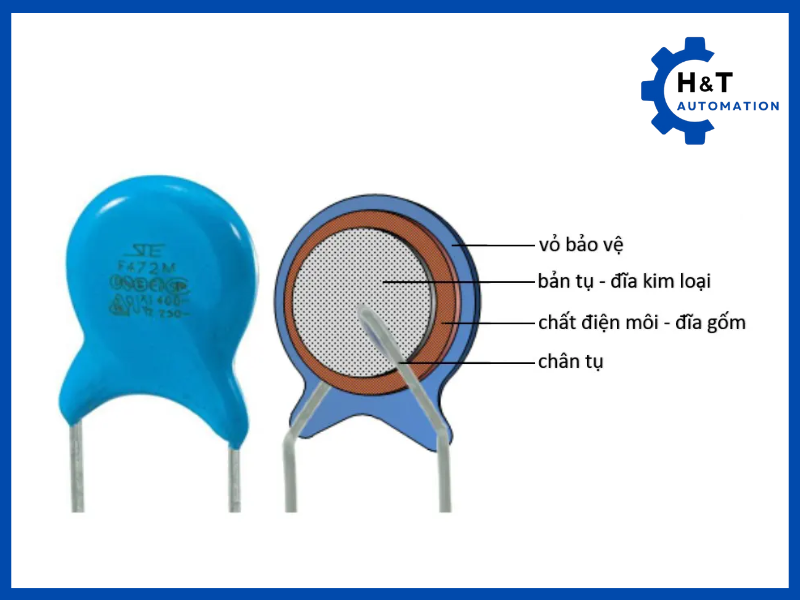

Tụ gốm (Ceramic Capacitor)
Kích thước nhỏ, giá rẻ, không phân cực, thường dùng trong các mạch lọc, mạch cộng hưởng tần số cao.

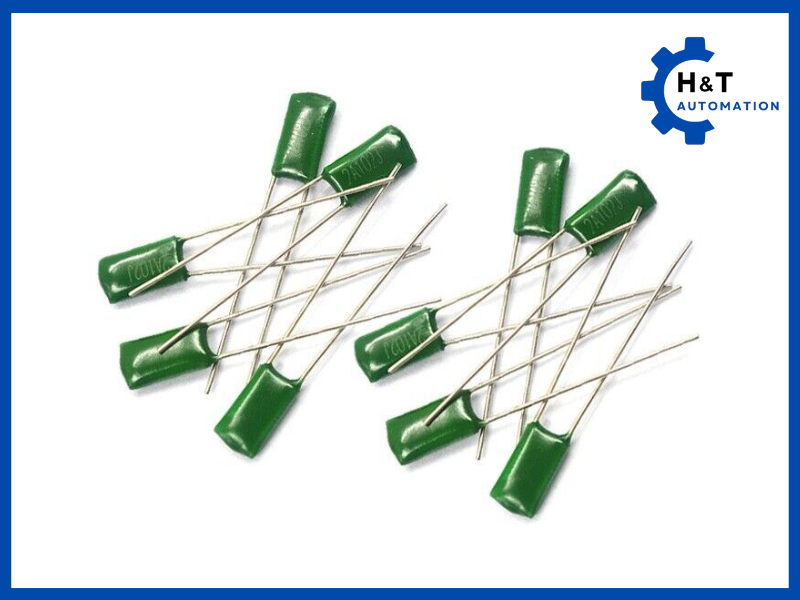

Tụ mica
Có độ ổn định cao, chịu điện áp lớn, thường được sử dụng trong mạch cao tần, mạch truyền sóng RF.
Tụ giấy và tụ film
Có khả năng cách điện tốt, hoạt động ổn định trong môi trường công nghiệp.
Tụ khởi động động cơ (Motor Start/Run Capacitor)
Giúp tăng moment khởi động và cải thiện hiệu suất hoạt động của động cơ 1 pha.
Các kiểu mắc tụ điện phổ biến nhất
Tùy theo yêu cầu điện áp và điện dung, có thể mắc tụ song song hoặc nối tiếp.

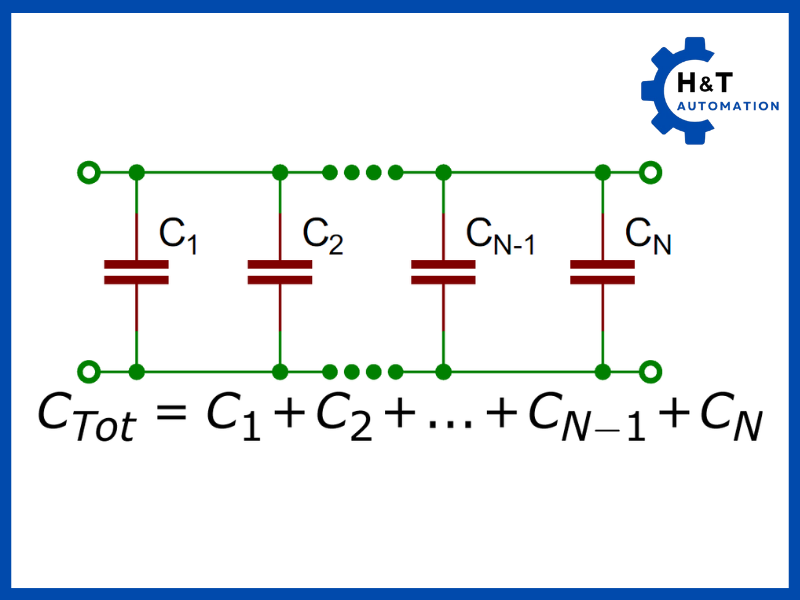

Mắc tụ điện song song
Trong kiểu mắc song song:
- Điện áp trên các tụ bằng nhau
- Điện dung tổng bằng tổng các điện dung thành phần
Công thức:
C_total = C1 + C2 + C3 + …
Cách mắc này giúp tăng điện dung tổng, thường dùng trong mạch lọc hoặc mạch bù công suất.
Mắc tụ điện nối tiếp
Trong kiểu mắc nối tiếp:
- Dòng điện qua các tụ bằng nhau
- Điện dung tổng giảm xuống theo công thức:
1/C_total = 1/C1 + 1/C2 + 1/C3 + …
Kiểu nối tiếp thường dùng khi cần tăng điện áp chịu đựng của mạch.

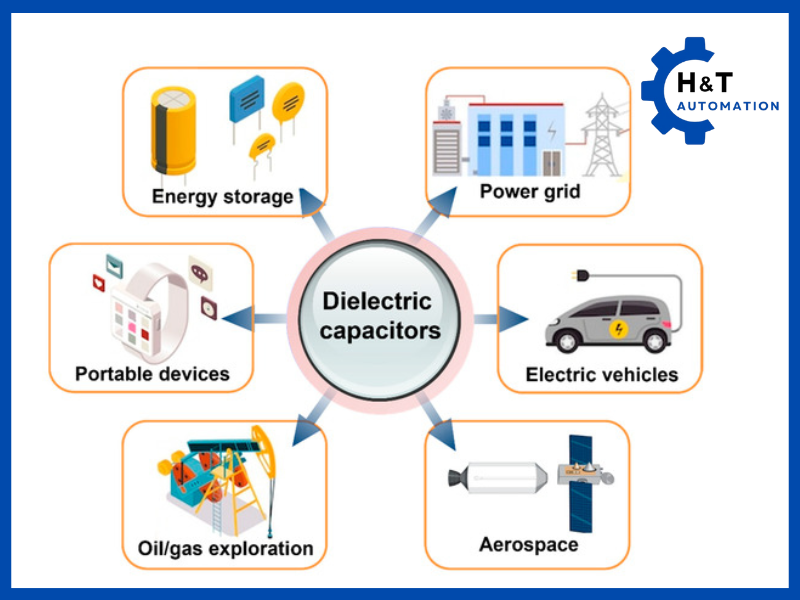

Ứng dụng và chức năng tụ điện trong đời sống
Tụ điện là linh kiện xuất hiện ở hầu hết các thiết bị điện, từ dân dụng, điện tử đến hệ thống công nghiệp quy mô lớn. Mỗi loại tụ sẽ đảm nhận một vai trò khác nhau tùy thuộc vào đặc tính điện dung, điện áp và loại dòng điện sử dụng.
Ứng dụng trong điện dân dụng
Trong hệ thống điện sinh hoạt, tụ điện thường được dùng để khởi động và cải thiện hiệu suất động cơ 1 pha.
- Tụ khởi động quạt điện: Khi khởi động, động cơ cần có độ lệch pha giữa cuộn chính và cuộn phụ. Tụ điện tạo ra độ lệch pha này, giúp cánh quạt quay mạnh ngay từ lúc bật công tắc. Nếu tụ bị hỏng, quạt sẽ kêu ù mà không quay.
- Tụ khởi động máy bơm nước, máy lạnh: Giúp mô tơ quay nhanh hơn, đạt mô-men xoắn lớn hơn khi khởi động tải nặng. Một số loại máy sử dụng tụ kép (tụ khởi động và tụ chạy) để tối ưu hiệu suất.
- Tụ bù công suất nhỏ trong tủ điện dân dụng: Giúp cải thiện hệ số công suất (cosφ), giảm hao phí điện năng và tránh bị phạt do sử dụng điện kém hiệu quả.
Ứng dụng trong thiết bị điện tử
Trong lĩnh vực điện tử, tụ điện là thành phần không thể thiếu trong mọi bo mạch.

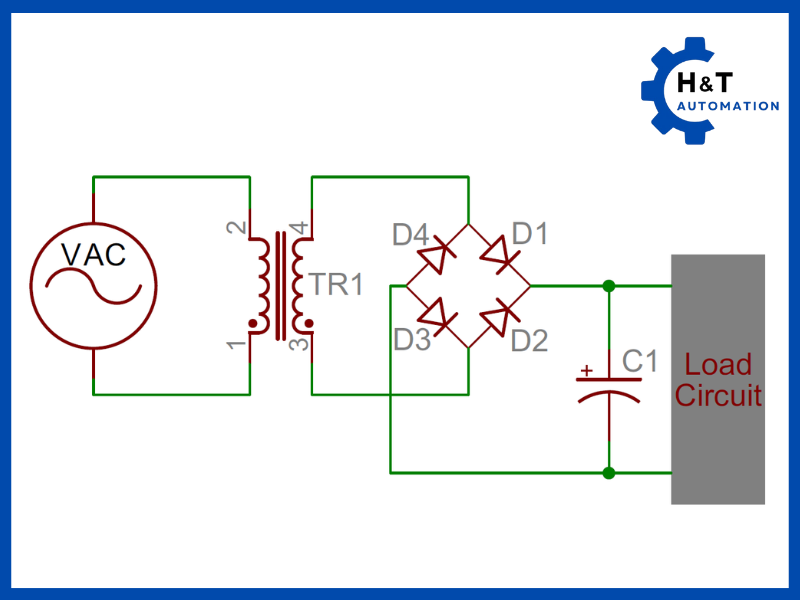

- Tụ lọc nguồn: Dùng trong mạch chỉnh lưu để làm phẳng điện áp DC sau khi qua diode, loại bỏ dao động và nhiễu cao tần.
- Tụ tách (decoupling capacitor): Đặt gần các IC hoặc vi xử lý để giảm nhiễu nguồn, giúp mạch hoạt động ổn định.
- Tụ ghép (coupling capacitor): Dùng trong mạch khuếch đại âm thanh để truyền tín hiệu AC từ tầng này sang tầng khác, mà không làm ảnh hưởng điện áp DC.
- Tụ định thời: Kết hợp với điện trở để tạo ra mạch dao động RC, điều khiển thời gian trễ trong các thiết bị điều khiển tự động hoặc đồng hồ điện tử.
Ứng dụng trong công nghiệp
Trong lĩnh vực tự động hóa và truyền động điện, tụ điện có những vai trò quan trọng hơn về mặt năng lượng và điều khiển:
- Tụ bù công suất (Power Factor Correction): Được lắp trong tủ điện hạ thế hoặc trung thế để nâng cao hệ số công suất cosφ, giúp giảm công suất phản kháng và tránh bị tính phí phạt điện năng vô ích.
- Tụ khởi động và vận hành động cơ công nghiệp: Đặc biệt trong động cơ 1 pha công suất lớn như bơm, quạt công nghiệp, máy nén khí mini, tụ giúp tạo mô-men khởi động mạnh và vận hành êm hơn.
- Tụ trong biến tần, bộ nguồn xung: Dùng để lọc và lưu trữ năng lượng trung gian, giúp điện áp DC bus ổn định khi tải thay đổi nhanh.
- Tụ trong mạch snubber: Giảm đột biến điện áp khi đóng cắt tải cảm (rơle, contactor, cuộn dây), bảo vệ linh kiện bán dẫn công suất như IGBT, MOSFET.
Ứng dụng trong năng lượng tái tạo và hệ thống hiện đại
Ngày nay, trong các hệ thống năng lượng mặt trời, gió hoặc lưu trữ năng lượng, tụ điện đóng vai trò:
- Ổn định điện áp và dòng trong inverter: Giảm gợn sóng DC, đảm bảo điện áp đầu ra AC ổn định và sạch.
- Bảo vệ thiết bị điện tử công suất: Giúp hấp thụ xung điện và giảm dao động do biến thiên tải.
- Lưu trữ năng lượng nhanh: Một số hệ thống sử dụng siêu tụ (supercapacitor) để lưu trữ năng lượng tức thời, hỗ trợ pin trong các giai đoạn tải tăng đột ngột.
Cách kiểm tra và bảo dưỡng tụ điện an toàn, hiệu quả
Tụ điện, đặc biệt là các loại tụ công suất cao hoặc tụ khởi động động cơ, cần được kiểm tra định kỳ để đảm bảo an toàn và hiệu quả vận hành. Dưới đây là hướng dẫn chi tiết theo đúng quy trình kỹ thuật.
1. Chuẩn bị trước khi kiểm tra
- Ngắt toàn bộ nguồn điện liên quan đến tụ trước khi thao tác.
- Dùng thanh xả điện chuyên dụng hoặc điện trở xả để xả hết điện tích trong tụ (đặc biệt với tụ công suất cao).
- Sử dụng đồng hồ vạn năng, máy đo LCR hoặc thiết bị chuyên dụng để kiểm tra.
2. Kiểm tra bằng đồng hồ vạn năng
Với tụ hóa (Electrolytic Capacitor)
- Chuyển đồng hồ sang thang đo điện dung (μF) hoặc thang đo Ohm.
- Chạm hai que đo vào hai cực của tụ: nếu kim đồng hồ di chuyển nhanh rồi quay về, tụ còn tốt; nếu kim không di chuyển hoặc đứng yên, tụ đã khô hoặc hỏng.
- Đối với đồng hồ điện tử, giá trị đo được nên nằm trong khoảng ±10% so với thông số in trên thân tụ.
Với tụ không phân cực (tụ gốm, tụ film, tụ mica)
- Đo điện dung thực tế và so sánh với giá trị danh định.
- Nếu sai lệch quá 20% hoặc hiển thị “OL”, tụ đã giảm chất lượng hoặc bị đứt mạch bên trong.
Kiểm tra tụ bù công suất
- Quan sát thực tế: tụ bị phồng, rò rỉ dầu hoặc có mùi khét là dấu hiệu tụ sắp hỏng.
- Dùng ampe kìm đo dòng qua từng pha của dàn tụ. Nếu dòng không cân hoặc giảm mạnh so với thiết kế, cần thay thế tụ lỗi.
3. Bảo dưỡng định kỳ
- Vệ sinh tủ tụ bù: loại bỏ bụi bẩn, kiểm tra siết chặt đầu cos và dây dẫn.
- Kiểm tra quạt làm mát (nếu có): giúp giảm nhiệt độ cho tụ trong hệ thống công suất lớn.
- Đo lại điện dung định kỳ: 6–12 tháng/lần. Nếu điện dung giảm trên 15% so với ban đầu, nên thay mới.
- Lưu ý về nhiệt độ: không đặt tụ gần nguồn nhiệt cao; đảm bảo thông gió tốt để tăng tuổi thọ.
4. Thay thế tụ điện đúng kỹ thuật
- Chọn đúng loại tụ: cùng điện dung (µF) và điện áp định mức bằng hoặc cao hơn tụ cũ.
- Đấu đúng cực tính với tụ hóa. Sai cực có thể gây nổ hoặc rò rỉ điện phân.
- Kiểm tra điện trở xả (nếu có): đảm bảo tụ được xả an toàn khi tắt nguồn.
- Sau khi thay, kiểm tra điện áp hoạt động và dòng tải để đảm bảo tụ mới hoạt động ổn định
Kết luận
Tụ điện là linh kiện cơ bản nhưng cực kỳ quan trọng trong điện – điện tử và tự động hóa. Việc hiểu rõ tụ điện là gì, nguyên lý hoạt động, cấu tạo, cách mắc và ứng dụng giúp kỹ sư chủ động hơn trong thiết kế, sửa chữa và tối ưu hệ thống.
H&T Automation là đơn vị chuyên cung cấp các khóa học, giải pháp và thiết bị về mảng tự động hóa, từ thiết kế hệ thống điều khiển, lập trình PLC – HMI, đến tư vấn lựa chọn thiết bị công nghiệp.
Với đội ngũ kỹ sư giàu kinh nghiệm và định hướng chia sẻ kiến thức chuẩn kỹ thuật – thực tế, H&T Automation luôn đồng hành cùng khách hàng và học viên trên con đường phát triển tự động hóa thông minh, an toàn và hiệu quả.
