Tủ Điện Điều Khiển Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động

Trong kỷ nguyên công nghiệp 4.0, tủ điện điều khiển đóng vai trò là cơ quan trung ương, điều phối toàn bộ hoạt động của máy móc và dây chuyền sản xuất. Việc hiểu rõ cấu tạo, nguyên lý và quy trình triển khai tủ điện không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn đảm bảo an toàn tuyệt đối cho hệ thống điện công nghiệp. Bài viết này được trình bày dưới góc nhìn của chuyên gia tự động hóa, cung cấp kiến thức thực chiến từ khâu thiết kế đến vận hành hệ thống.

Tủ điện điều khiển là gì?

Tủ điện điều khiển (Control Cabinet) là một tổ hợp các thiết bị điện được lắp đặt trong một vỏ tủ bảo vệ, có chức năng tiếp nhận tín hiệu đầu vào (Input), xử lý logic và xuất tín hiệu đầu ra (Output) để điều khiển các thiết bị chấp hành. Khác với tủ điện phân phối (DB) chỉ đơn thuần làm nhiệm vụ chia nguồn, tủ điều khiển chứa đựng “chất xám” của hệ thống thông qua các bộ lập trình logic (PLC), biến tần (VFD) hoặc các mạch rơ le trung gian để thực hiện các kịch bản vận hành phức tạp như: khởi động tuần tự, điều khiển tốc độ, ổn định áp suất hay giám sát trạng thái hệ thống qua SCADA.

Cấu tạo của tủ điện điều khiển

Một tủ điện điều khiển tiêu chuẩn không chỉ là sự lắp ghép các linh kiện, mà là một hệ thống được tính toán kỹ lưỡng về dòng định mức, độ sụt áp và khả năng tương thích điện từ (EMC).

Vỏ tủ

Vỏ tủ là lớp giáp bảo vệ các thiết bị nhạy cảm bên trong khỏi các tác nhân ngoại vi như bụi bẩn, độ ẩm, hóa chất và va đập cơ học.

• Chất liệu: Thép tấm cán nguội sơn tĩnh điện, Inox 304/316 (dùng trong môi trường thực phẩm, hóa chất), hoặc nhựa Composite.
• Tiêu chuẩn bảo vệ (IP): Thường dao động từ IP42 (trong nhà) đến IP65/IP66 (ngoài trời hoặc môi trường xịt rửa trực tiếp).
• Kích thước: Được tính toán dựa trên số lượng thiết bị và khoảng cách tản nhiệt cần thiết giữa các linh kiện công suất lớn như biến tần.

Thiết bị trong tủ

Để một hệ thống vận hành trơn tru, các thiết bị trong tủ được chia thành các nhóm chức năng riêng biệt:

1. Thiết bị điều khiển (Brain): * PLC (Programmable Logic Controller): Các dòng Siemens S7-1200/1500, Mitsubishi FX5U/Q-Series, Delta DVP… Đây là nơi lưu trữ chương trình điều khiển và xử lý logic
   • HMI (Human Machine Interface): Màn hình giao tiếp người – máy giúp giám sát và cài đặt thông số.
2. Thiết bị đóng cắt và bảo vệ (Power & Protection):
   • MCCB/MCB: Bảo vệ ngắn mạch và quá tải cho mạch động lực và mạch điều khiển.
   • Contactor (Khởi động từ): Đóng cắt trực tiếp nguồn điện cho động cơ.
   • Rơ le nhiệt (Overload Relay): Bảo vệ động cơ khỏi tình trạng quá dòng sinh nhiệt.
3. Thiết bị điều biến và chuyển đổi (Drive & Converter):
   • Biến tần (VFD): Điều khiển tốc độ động cơ bằng cách thay đổi tần số.
   • Bộ nguồn (Power Supply): Chuyển đổi từ 220VAC sang 24VDC để cấp nguồn cho PLC, cảm biến và các thiết bị điều khiển.
4. Thiết bị trung gian và kết nối:
   • Relay trung gian: Cách ly tín hiệu giữa mạch điều khiển công suất nhỏ và mạch động lực.
   • Terminal (Cầu đấu): Điểm kết nối dây từ trong tủ ra thiết bị ngoại vi.

Các loại tủ điện điều khiển phổ biến

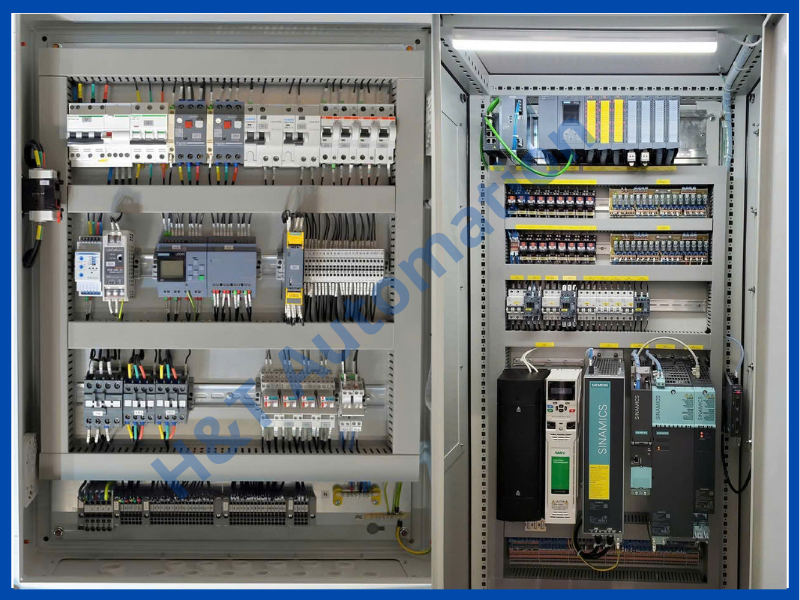

Tủ điều khiển PLC

Đây là loại tủ cao cấp nhất, sử dụng bộ điều khiển lập trình logic để thay thế cho các mạch rơ le truyền thống. Tủ PLC cho phép thay đổi kịch bản vận hành thông qua phần mềm mà không cần thay đổi phần cứng dây dẫn.

• Đặc điểm: Tích hợp các giao thức truyền thông như Modbus TCP/IP, Profinet để kết nối với hệ thống quản lý nhà máy (MES).

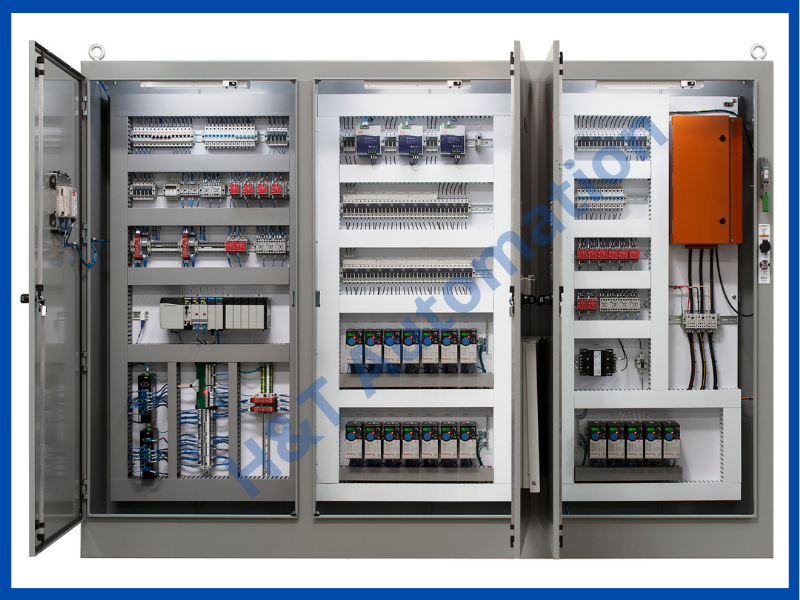

Tủ điều khiển biến tần VFD

Sử dụng khi hệ thống yêu cầu thay đổi tốc độ động cơ linh hoạt hoặc cần tiết kiệm năng lượng.

• Ví dụ: Điều khiển quạt hút lò hơi theo nồng độ oxy, điều khiển bơm tăng áp theo áp suất thực tế trong đường ống.

Tủ ATS (Automatic Transfer Switch)

Tủ chuyển mạch nguồn tự động, có nhiệm vụ chuyển đổi nguồn cung cấp từ lưới điện chính sang nguồn dự phòng (máy phát điện) khi có sự cố mất điện hoặc sụt áp.

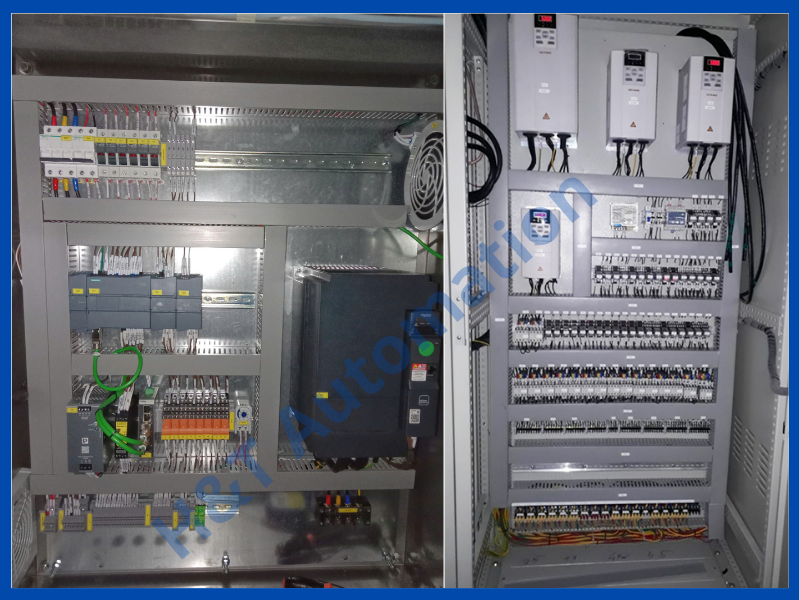

Tủ HVAC

Chuyên dụng cho hệ thống điều hòa thông gió trung tâm (Chiller, AHU, FCU). Tủ này tích hợp các thuật toán điều khiển PID để duy trì nhiệt độ và độ ẩm ở mức cài đặt.

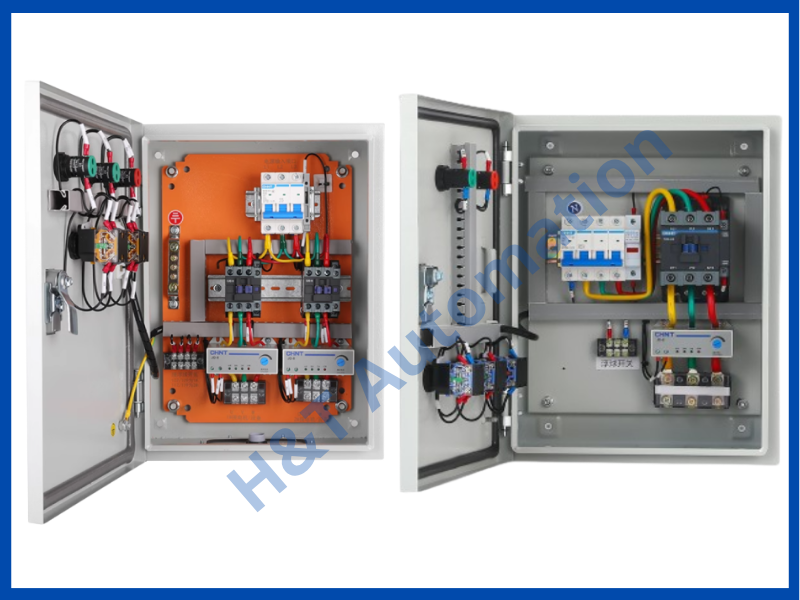

Tủ điều khiển trạm bơm

Sử dụng các rơ le mực nước hoặc cảm biến siêu âm để điều khiển luân phiên các bơm, đảm bảo các bơm có số giờ chạy bằng nhau, tránh tình trạng một bơm hoạt động quá tải.

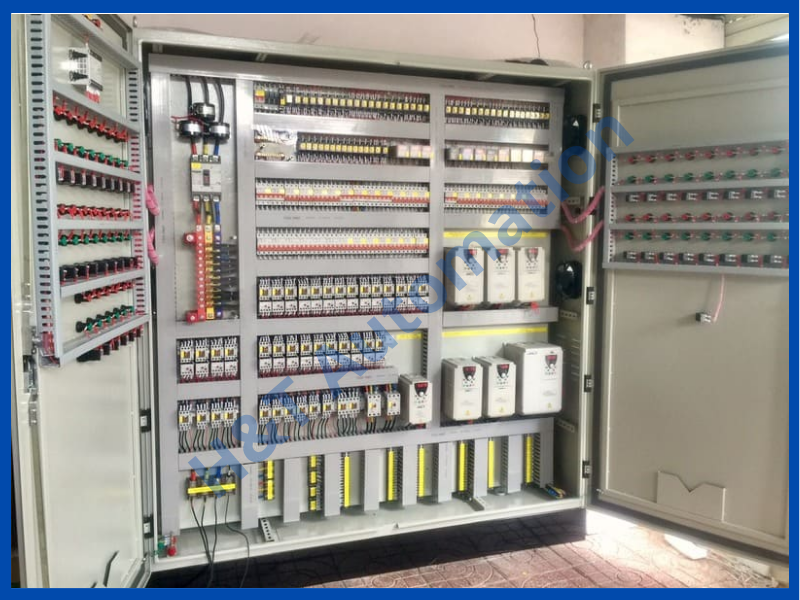

Tủ xử lý nước thải

Tích hợp điều khiển máy thổi khí, máy khuấy, bơm bùn dựa trên tín hiệu từ các cảm biến đo chỉ số môi trường (pH, DO, ORP).

Tủ điều khiển conveyor (Băng tải)

Đặc trưng bởi chức năng dừng khẩn cấp (Emergency Stop) liên hoàn và điều khiển tốc độ đồng bộ giữa nhiều đoạn băng tải khác nhau để tránh ùn tắc hàng hóa.

Tủ điều khiển nhiệt độ áp suất

Sử dụng các bộ điều khiển kỹ thuật số (Temp Controller) kết hợp với rơ le bán dẫn (SSR) để điều khiển thanh gia nhiệt hoặc van tuyến tính trong các lò sấy, lò hơi công nghiệp.

Quy trình thiết kế tủ điện điều khiển

Thiết kế là giai đoạn quan trọng nhất, quyết định 80% độ ổn định của hệ thống. Một kỹ sư tự động hóa cần thực hiện các bước sau:

Khảo sát tải và yêu cầu công nghệ

Kỹ sư phải hiểu rõ “bài toán” của khách hàng:

• Động cơ công suất bao nhiêu HP/kW? Loại tải là gì (tải nhẹ như quạt hay tải nặng như máy nghiền)?
• Môi trường lắp đặt có tính chất gì (ăn mòn, bụi vải, nhiệt độ cao)?
• Yêu cầu về logic điều khiển (Interlock, Manual/Auto).

Thiết kế sơ đồ nguyên lý

Vẽ mạch thể hiện cách thức các thiết bị tương tác với nhau. Đây là “bản đồ” để kỹ sư lắp ráp thực hiện.

Thiết kế wiring layout

Bố trí vị trí các linh kiện trên máng điện (Duct) và thanh ray (Din-rail). Nguyên tắc:

• Thiết bị công suất (MCCB, Biến tần) đặt phía dưới hoặc bên cạnh để thoát nhiệt tốt.
• Thiết bị điều khiển (PLC, Module I/O) đặt ở vị trí trung tâm, cách xa các thiết bị gây nhiễu điện từ.

Tính toán công suất và bảo vệ

Sử dụng công thức tính dòng điện định mức $I = \frac{P}{\sqrt{3} \times U \times \cos \phi}$ để chọn dây dẫn và thiết bị đóng cắt. Luôn cộng thêm hệ số an toàn (thường là 1.25 – 1.5 lần).

Thiết kế tản nhiệt và thông gió

Nếu tủ có nhiều biến tần hoặc khởi động mềm, việc tính toán lưu lượng gió (CFM) và lắp quạt hút là bắt buộc để tránh tình trạng “Overheat” gây dừng máy đột ngột.

Thiết kế AutoCAD Electrical / EPLAN

Sử dụng phần mềm chuyên dụng giúp quản lý danh sách thiết bị, đánh số dây tự động và tạo bản vẽ 2D/3D chuyên nghiệp, hỗ trợ tối đa cho khâu bảo trì sau này.

Lập BOM vật tư

Bảng kê chi tiết (Bill of Materials) bao gồm tên thiết bị, mã hàng (Part number), thương hiệu và số lượng. Việc chọn đúng mã hàng của các hãng uy tín (Siemens, Schneider, ABB) đảm bảo tính sẵn có của linh kiện thay thế.

Quy trình thi công và lắp đặt tủ điện điều khiển

Gia công vỏ tủ

Khoét lỗ mặt tủ cho nút nhấn, đèn báo và màn hình HMI bằng máy đột thủy lực hoặc máy laser CNC để đảm bảo độ chính xác và tính thẩm mỹ.

Lắp đặt thiết bị

Gắn các thiết bị lên tấm panel theo bản vẽ layout. Lưu ý khoảng cách giữa các máng điện phải đủ rộng để đi dây dễ dàng.

Đi dây và đánh số

• Nguyên tắc màu dây: Đỏ, vàng, xanh cho pha L1, L2, L3; Đen cho dây trung tính; Xanh lá/vàng cho dây tiếp địa (PE).
• Đánh số (Ferrule marking): Mỗi đầu dây phải có số trùng với bản vẽ sơ đồ nguyên lý. Đây là yêu cầu bắt buộc trong tiêu chuẩn kỹ thuật công nghiệp.

Kiểm tra continuity (Thông mạch)

Sử dụng đồng hồ vạn năng (VOM) để kiểm tra xem việc kết nối dây có đúng theo sơ đồ không, đảm bảo không có mối nối lỏng lẻo.

Kiểm tra insulation resistance (Cách điện)

Sử dụng đồng hồ Megohmmet đo điện trở cách điện giữa các pha và giữa pha với vỏ tủ (PE). Giá trị thường phải > 0.5MΩ đối với lưới điện hạ thế.

FAT – Factory Acceptance Test

Nghiệm thu tại xưởng: Cấp nguồn, nạp chương trình PLC và mô phỏng các điều kiện hoạt động để kiểm tra logic trước khi xuất xưởng.

SAT – Site Acceptance Test

Nghiệm thu tại công trình: Kết nối tủ với hệ thống dây cáp thực tế, kiểm tra chiều quay động cơ, căn chỉnh cảm biến và chạy thử tải thực tế.

Ứng dụng thực tế của tủ điện điều khiển trong công nghiệp

Ngành/Hệ thống	Loại tủ sử dụng chủ yếu	Chức năng cốt lõi
Nhà máy thực phẩm	Tủ PLC Inox 304	Điều khiển quy trình chiết rót, tiệt trùng (Pasteurization) chính xác nhiệt độ.
Nhà máy nhựa	Tủ Biến tần	Điều khiển tốc độ trục vít máy đùn, máy thổi túi bóng.
Hệ thống HVAC	Tủ điều khiển Chiller	Tối ưu hóa tải lạnh, điều khiển bơm nước lạnh và tháp giải nhiệt.
Trạm xử lý nước	Tủ SCADA	Giám sát từ xa lưu lượng và nồng độ chất thải qua internet/4G.
Dây chuyền băng tải	Tủ Motor Control	Điều phối hàng hóa trong các trung tâm Logistics (Shopee, Lazada).

Lưu ý khi lắp đặt, vận hành tủ điện điều khiển

1. Tiếp địa (Earthing): Phải đảm bảo vỏ tủ và cửa tủ được nối đất đúng kỹ thuật để triệt tiêu dòng rò và nhiễu điện từ.
2. Chống nhiễu tín hiệu: Dây tín hiệu (Analog 4-20mA, RS485) phải dùng cáp bọc kim và đi trong máng riêng biệt, cách xa cáp động lực.
3. Môi trường vận hành: Tránh đặt tủ ở nơi có rung động mạnh hoặc ánh nắng chiếu trực tiếp.
4. Quy trình đóng ngắt: Luôn tuân thủ nguyên tắc “Đóng từ nguồn xuống tải, ngắt từ tải lên nguồn”.

Câu hỏi thường gặp về tủ điện điều khiển

Khi nào cần dùng biến tần?

Cần dùng biến tần khi bạn muốn:

1. Thay đổi tốc độ động cơ.
2. Tiết kiệm điện năng (đặc biệt là tải bơm, quạt).
3. Khởi động mềm giúp bảo vệ cơ cấu cơ khí (nhông, xích, băng tải).

Nên dùng PLC Siemens hay Mitsubishi?

• Siemens: Mạnh về truyền thông, quản lý dữ liệu lớn, phù hợp tiêu chuẩn châu Âu, cấu trúc lập trình chặt chẽ.
• Mitsubishi: Dễ sử dụng, bền bỉ, phổ biến tại Việt Nam, phù hợp với các máy móc đơn lẻ từ Nhật Bản/Đài Loan.

Bao lâu cần bảo trì tủ điện?

Định kỳ 6 tháng một lần. Các việc cần làm bao gồm: vệ sinh bụi bẩn, siết lại các đầu đấu nối bị lỏng (do rung động), kiểm tra tình trạng quạt thông gió và đo lại dòng điện các tải chính.

Tủ điện có cần chống sét không?

Rất cần thiết nếu tủ được đặt ở khu vực có mật độ sét cao hoặc điều khiển các thiết bị đắt tiền. Việc lắp đặt thiết bị chống sét lan truyền (SPD) giúp bảo vệ PLC và biến tần khỏi các xung điện đột biến.

Có nên tích hợp SCADA cho nhà máy nhỏ?

Có. Hiện nay các giải pháp SCADA dựa trên Web hoặc Cloud rất rẻ. Việc tích hợp giúp chủ doanh nghiệp giám sát sản lượng và tình trạng máy móc ngay trên điện thoại, giảm thiểu thời gian dừng máy (Downtime).

Tủ điện điều khiển dùng được bao nhiêu năm?

Nếu được thiết kế đúng công suất, sử dụng linh kiện chính hãng và bảo trì định kỳ, một tủ điện có thể vận hành ổn định từ 10 – 15 năm. Việc hiểu rõ từ cấu tạo thiết bị, nguyên lý vận hành đến quy trình lắp đặt chuẩn hóa không chỉ giúp hệ thống điện của bạn hoạt động ổn định mà còn giảm thiểu tối đa rủi ro hư hỏng máy móc và tai nạn lao động. Một tủ điện điều khiển chất lượng phải là sự kết hợp hoàn hảo giữa linh kiện chính hãng, sơ đồ thiết kế tối ưu và kỹ thuật thi công tỉ mỉ. Tại HT Automation, chúng tôi không chỉ cung cấp tủ điện, chúng tôi cung cấp giải pháp tự động hóa toàn diện. Với đội ngũ kỹ sư giàu kinh nghiệm thực chiến trong các dự án PLC, SCADA và hệ thống điều khiển động cơ phức tạp, HT Automation cam kết:
