Trong thời đại chuyển đổi số và tự động hóa sản xuất, tủ điện công nghiệp đóng vai trò là trung tâm trong việc vận hành và quản lý hệ thống nhà máy. Không chỉ là nơi tích hợp các thiết bị điều khiển và bảo vệ điện, tủ điện còn là nền tảng kết nối dữ liệu, hỗ trợ giám sát, điều khiển và tối ưu hóa quy trình sản xuất theo mô hình nhà máy thông minh (Smart Factory).

Một hệ thống tủ điện được thiết kế và thi công đúng tiêu chuẩn không chỉ đảm bảo an toàn điện, nâng cao độ ổn định vận hành, hạn chế sự cố và nguy cơ cháy nổ, mà còn góp phần tăng hiệu quả sản xuất, giảm chi phí bảo trì và tạo tiền đề cho quá trình số hóa doanh nghiệp.

Trong bài viết này, H&T Automation sẽ chia sẻ góc nhìn chuyên sâu từ kinh nghiệm thực tế triển khai các dự án công nghiệp, đồng thời phân tích chi tiết quy trình thi công tủ điện từ khâu thiết kế, lựa chọn thiết bị, lắp đặt, kiểm tra chất lượng đến báo giá thi công mới nhất năm 2026.

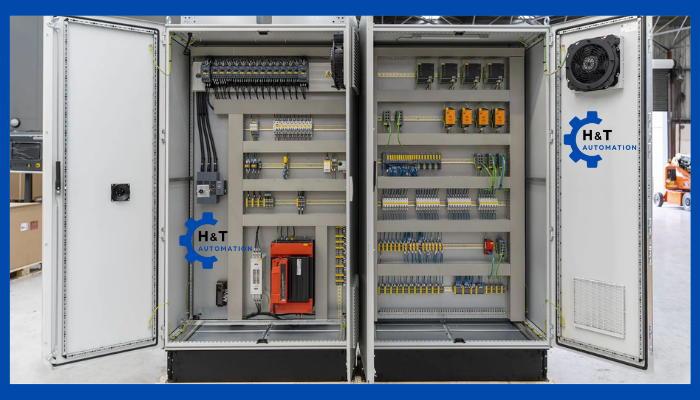

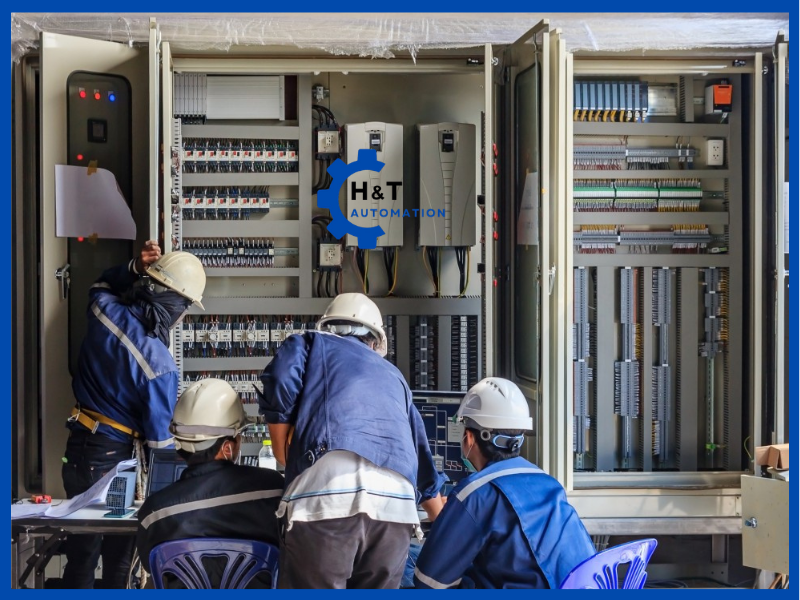

Quy trình thi công tủ điện công nghiệp đúng kỹ thuật

Thi công tủ điện công nghiệp là một quá trình đòi hỏi độ chính xác cao, tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và quy trình kiểm soát chất lượng. Một hệ thống tủ điện được thi công đúng kỹ thuật không chỉ đảm bảo vận hành ổn định, an toàn mà còn góp phần kéo dài tuổi thọ thiết bị, giảm thiểu sự cố và tối ưu chi phí bảo trì trong quá trình sử dụng.

Bước 1: Nghiên cứu bản vẽ và hồ sơ kỹ thuật

Trước khi bắt đầu thi công, kỹ sư sẽ rà soát toàn bộ hồ sơ thiết kế nhằm hiểu rõ nguyên lý hoạt động của hệ thống, cấu hình thiết bị và phương án đấu nối.

Các tài liệu cần kiểm tra bao gồm:

• Bản vẽ bố trí thiết bị trong tủ (Cabinet Layout Diagram).
• Sơ đồ động lực (Power Diagram).
• Sơ đồ điều khiển (Control Wiring Diagram).
• Danh mục vật tư thiết bị (BOM).
• Tiêu chuẩn kỹ thuật và yêu cầu của chủ đầu tư.

Trong giai đoạn này, kỹ sư cần đối chiếu danh mục vật tư với thực tế để đảm bảo đầy đủ thiết bị, đồng thời rà soát các điểm bất hợp lý trong thiết kế nhằm hạn chế phát sinh trong quá trình lắp đặt.

Bước 2: Lắp đặt thiết bị trong tủ điện

Sau khi hoàn tất việc kiểm tra hồ sơ kỹ thuật, các thiết bị được lắp đặt theo đúng vị trí trên bản vẽ bố trí.

Công việc bao gồm:

• Lắp đặt máng đi dây (Wiring Trunking).
• Lắp thanh ray DIN để cố định thiết bị điều khiển.
• Lắp đặt thiết bị đóng cắt và bảo vệ như MCCB, MCB, ACB, Contactor, Relay.
• Lắp đặt PLC, HMI, biến tần, bộ nguồn và các thiết bị truyền thông.
• Lắp đặt thiết bị trên cánh tủ như nút nhấn, đèn báo, đồng hồ đo điện, màn hình HMI.
• Lắp đặt hệ thống quạt thông gió, lọc bụi và các phụ kiện hỗ trợ khác.

Tất cả thiết bị phải được cố định chắc chắn, đảm bảo khoảng cách tản nhiệt và thuận tiện cho quá trình vận hành, bảo trì sau này.

Bước 3: Đánh dấu và nhận dạng thiết bị

Nhằm nâng cao tính chuyên nghiệp và hỗ trợ công tác bảo trì, toàn bộ thiết bị trong tủ điện cần được gắn mã nhận dạng (Tag Name) theo đúng bản vẽ thiết kế.

Các nội dung cần thực hiện gồm:

• Dán nhãn thiết bị.
• Đánh số terminal.
• Đánh dấu đầu dây.
• Gắn bảng tên chức năng cho từng ngăn tủ.

Việc nhận dạng rõ ràng giúp kỹ thuật viên dễ dàng kiểm tra, sửa chữa và xử lý sự cố trong tương lai.

Bước 4: Gia công và đấu nối thanh cái đồng, mạch động lực

Đối với các tủ điện có dòng tải lớn, hệ thống thanh cái đồng (Busbar) đóng vai trò quan trọng trong việc phân phối điện năng.

Quá trình thi công bao gồm:

• Cắt, đột lỗ và gia công thanh cái đồng theo thiết kế.
• Bọc cách điện hoặc sơn màu nhận dạng pha theo tiêu chuẩn IEC.
• Lắp đặt hệ thống thanh cái vào giá đỡ chuyên dụng.
• Đấu nối MCCB, ACB và các thiết bị động lực.

Các điểm đấu nối phải được siết bằng lực tiêu chuẩn theo khuyến nghị của nhà sản xuất nhằm tránh hiện tượng phát nhiệt tại điểm tiếp xúc gây cháy nổ hoặc suy giảm tuổi thọ thiết bị.

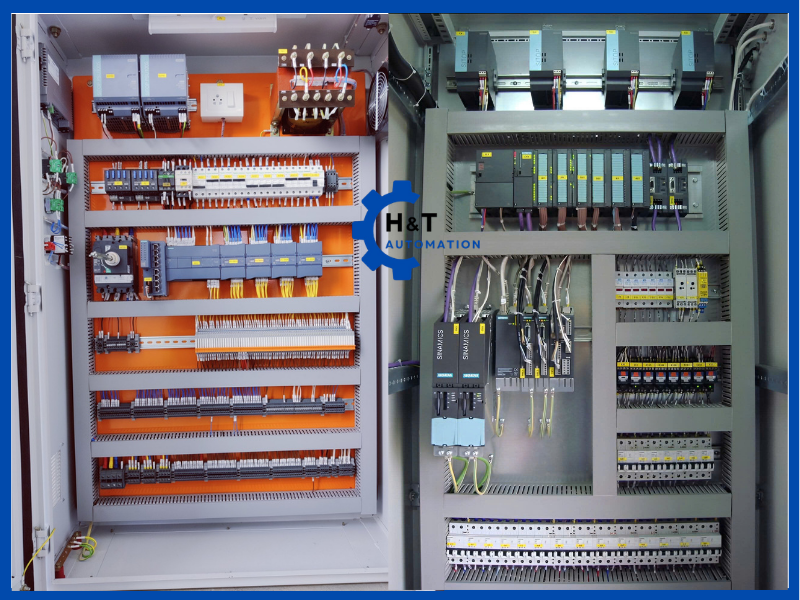

Bước 5: Đấu nối hệ thống điều khiển

Đây là công đoạn quyết định đến khả năng vận hành chính xác của toàn bộ hệ thống.

Một số yêu cầu kỹ thuật quan trọng gồm:

• Sử dụng dây dẫn có tiết diện phù hợp với từng loại tín hiệu.
• Tuân thủ quy chuẩn màu dây theo tiêu chuẩn IEC hoặc TCVN.
• Bấm đầu cos bằng dụng cụ chuyên dụng.
• Đánh số dây đầy đủ theo sơ đồ điện.
• Đi dây gọn gàng trong máng điện.
• Tách biệt dây tín hiệu và dây động lực để hạn chế nhiễu điện từ (EMI).

Sau khi hoàn thành đấu nối, toàn bộ hệ thống phải được đối chiếu lại với bản vẽ nhằm đảm bảo không xảy ra sai sót trong quá trình lắp ráp.

Bước 6: Kiểm tra nguội và kiểm tra an toàn

Trước khi cấp nguồn, kỹ sư sẽ thực hiện quy trình kiểm tra nguội (Cold Check) nhằm phát hiện các lỗi tiềm ẩn.

Các hạng mục kiểm tra gồm:

• Kiểm tra tính liên tục của mạch điện.
• Kiểm tra chạm chập giữa các pha.
• Đo điện trở cách điện bằng Megger.
• Kiểm tra độ siết chặt của các đầu nối.
• Kiểm tra hệ thống tiếp địa (PE).
• Đối chiếu thiết bị với bản vẽ thiết kế.

Đây là bước quan trọng nhằm đảm bảo an toàn tuyệt đối trước khi đóng điện.

Bước 7: Chạy thử không tải và kiểm tra chức năng

Sau khi hoàn thành kiểm tra nguội, hệ thống được cấp nguồn để tiến hành chạy thử.

Các nội dung kiểm tra bao gồm:

• Kiểm tra điện áp nguồn đầu vào.
• Kiểm tra hoạt động của MCCB, MCB, Contactor và Relay.
• Kiểm tra đèn báo trạng thái.
• Kiểm tra các nút nhấn điều khiển.
• Kiểm tra chương trình PLC và tín hiệu I/O.
• Kiểm tra giao diện HMI và hệ thống truyền thông.

Đối với các dự án tự động hóa, kỹ sư sẽ thực hiện IO Test và Functional Test nhằm xác nhận toàn bộ chức năng hoạt động theo đúng yêu cầu thiết kế.

Bước 8: Vệ sinh, nghiệm thu và bàn giao

Sau khi chạy thử thành công, tủ điện sẽ được vệ sinh và hoàn thiện trước khi bàn giao cho khách hàng.

Công việc bao gồm:

• Loại bỏ bụi bẩn, mạt kim loại và vật tư dư thừa.
• Kiểm tra ngoại quan lần cuối.
• Gắn tem nhãn cảnh báo và nhận diện thiết bị.
• Bàn giao hồ sơ kỹ thuật, bản vẽ hoàn công và tài liệu hướng dẫn vận hành.
• Thực hiện nghiệm thu FAT/SAT theo yêu cầu dự án.

Việc nghiệm thu đầy đủ giúp đảm bảo hệ thống đáp ứng các tiêu chuẩn kỹ thuật, sẵn sàng đưa vào vận hành ổn định và an toàn trong môi trường công nghiệp.

Quy trình báo giá thiết kế, thi công tủ điện công nghiệp theo yêu cầu

Bước 1: Tiếp nhận yêu cầu của khách hàng (SOW)

H&T Automation tiếp nhận yêu cầu của khách hàng (SOW – Scope of Work) và triển khai cho các bộ phận kỹ thuật liên quan.

Bước 2: Khảo sát tại nhà máy (Site Survey)

Sau khi tiếp nhận yêu cầu thiết kế (SOW), đội ngũ kỹ sư H&T Automation sẽ trực tiếp tới nhà máy của khách hàng để khảo sát các hạng mục liên quan như: Sơ đồ nguyên lí hoạt động của máy, sơ đồ mặt bằng, khoảng cách đi dây…. Việc khảo sát này giúp chúng tôi có thể làm phương án kỹ thuật và báo giá một cách chi tiết và chính xác nhất.

Bước 3: Lên phương án kỹ thuật (Technical Proposal)

Sau khi khảo sát và đã có đầy đủ thông tin, kết hợp với các yêu cầu của khách hàng, H&T Automation sẽ lên phương án kỹ thuật (Technical proposal). Tài liệu này sẽ mô tả giải pháp kỹ thuật mà chúng tôi sẽ triển khai một cách chi tiết nhất. Trong tài liệu này sẽ thể hiện một số thông tin như: Sơ đồ bố trí tủ điện (Cabinet Layout Diagram), sơ đồ mạng (Network Topology), sơ đồ kéo dây (Wiring Diagram)…

Bước 4: Lập phương án thi công (Construction Method Statement)

Tài liệu này thể hiện chi tiết phương án thi công do H&T Automation đưa ra như: Cách di chuyển tủ điện vào vị trí, cách kéo dây cho các thiết bị, những thiết bị phục vụ cho dự án… đồng thời sẽ đánh giá rủi ro của phương án thi công (Risk Assessment).

Bước 5: Lập BOM (Bill of Materials)

Dựa trên phương án kỹ thuật, chúng tôi sẽ lập ra được danh sách toàn bộ các thiết bị liên quan để phục vụ dự án (BOM), BOM sẽ phục vụ trong quá trình thiết kế và báo giá, BOM càng chi tiết thì báo giá sẽ càng chính xác.

Bước 6: Lập tiến độ dự án (Timeline / Deadline)

Dựa trên Deadline của nhà máy đưa ra và khối lượng công việc sau khi khảo sát thực tế, chúng tôi sẽ ước lượng chính xác số ngày công và nội dung công việc cần phải của từng ngày, bảng Timeline này sẽ được đính kèm trong báo giá chi tiết.

Bước 7: Lập báo giá (Quotation Price)

Báo giá của H&T Automation sẽ gửi cho khách hàng sẽ đính kèm một số tài liệu như:

+ Phương án kỹ thuật (Technical Proposal)

+ Phương án thi công (Construction Method Statement)

+ Đánh giá rủi ro phương án thi công (Risk Assessment)

+ Bản vẽ điện (Electrical Drawing) – Nếu có

+ Bảng báo giá chi tiết (Quotation price)

+ Các tài liệu khác tùy vào yêu cầu cụ thể của khách hàng

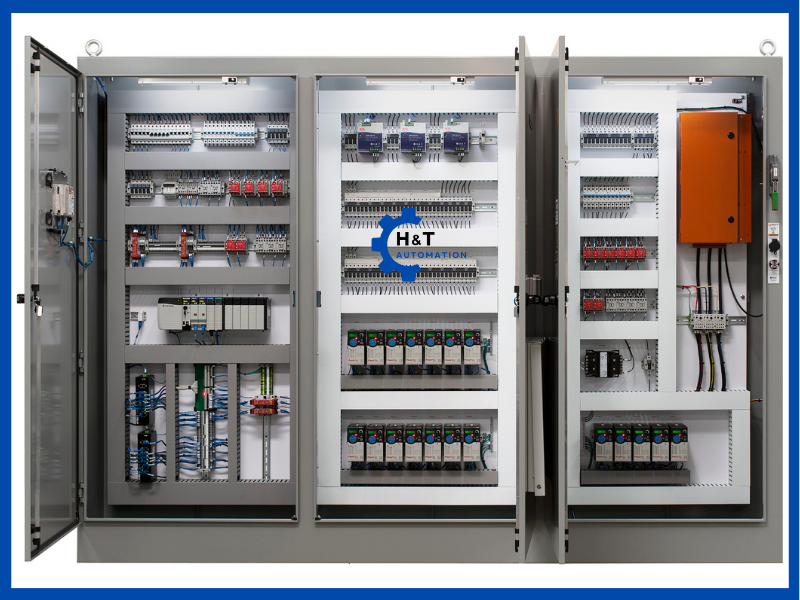

Các loại tủ điện H&T Automation đang triển khai

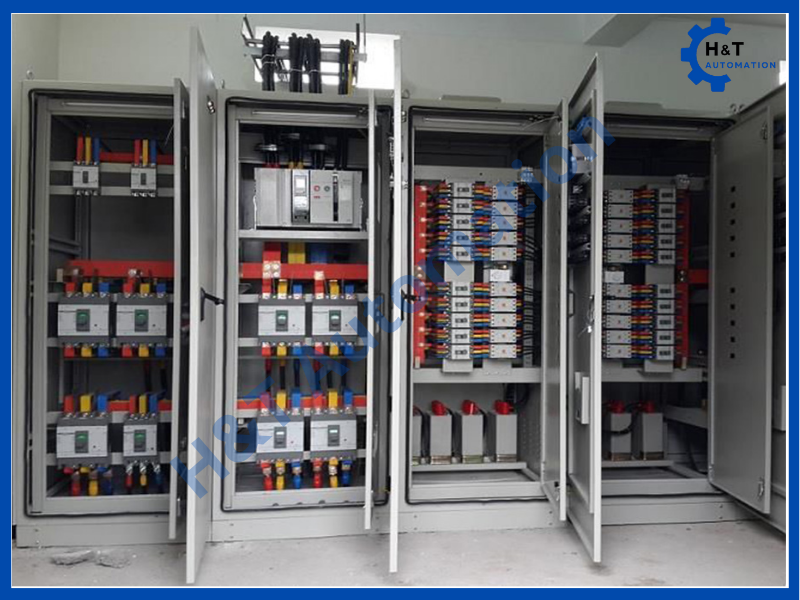

• Tủ MSB (Main Switch Board): Tủ phân phối tổng, lắp đặt ngay sau trạm biến áp, sử dụng máy cắt không khí (ACB) hoặc MCCB để phân phối điện cho toàn bộ nhà máy.

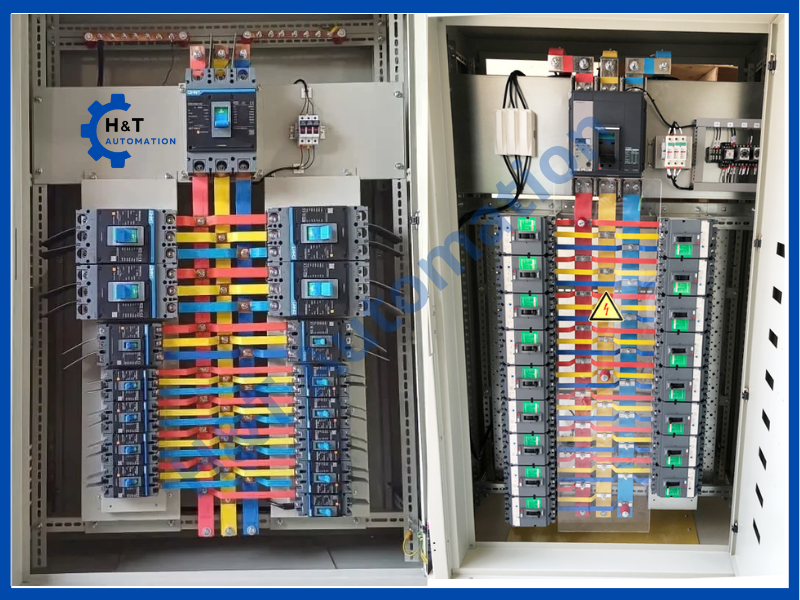

• Tủ DB (Distribution Board): Tủ điện DB hay còn gọi là tủ điện phân phối, là loại tủ được lắp đặt sau tủ điện tổng MSB nhằm tiếp nhận điện năng và phân phối đến các nhánh phụ tải.

• Tủ điện gia đình: là tủ điện dùng để phân phối, đóng cắt và bảo vệ hệ thống điện trong nhà ở. Đây là nơi tập trung các thiết bị bảo vệ như aptomat (MCB), chống giật (RCCB/RCBO), chống sét lan truyền (SPD) và các thiết bị điều khiển khác, giúp cấp điện an toàn đến từng khu vực hoặc từng thiết bị trong ngôi nhà.

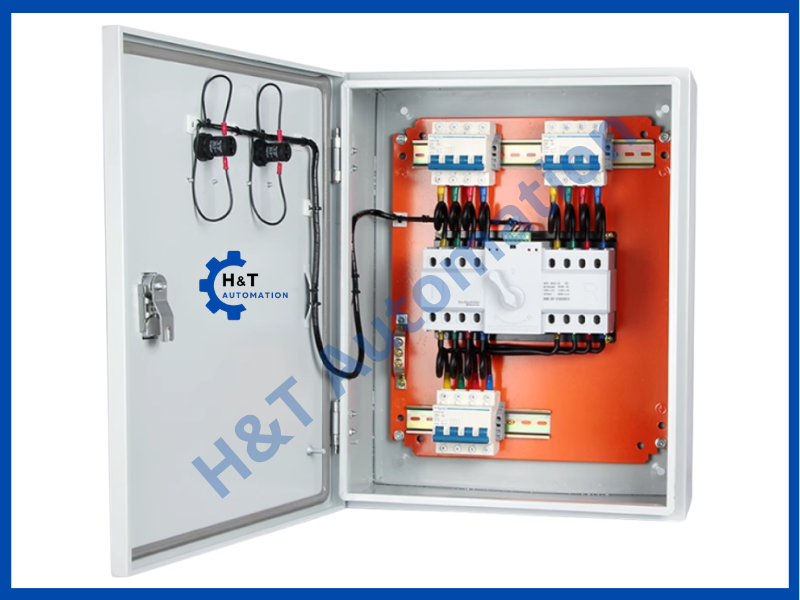

• Tủ ATS (Automatic Transfer Switch): Hệ thống tự động chuyển đổi nguồn lưới và nguồn máy phát khi xảy ra sự cố mất điện.

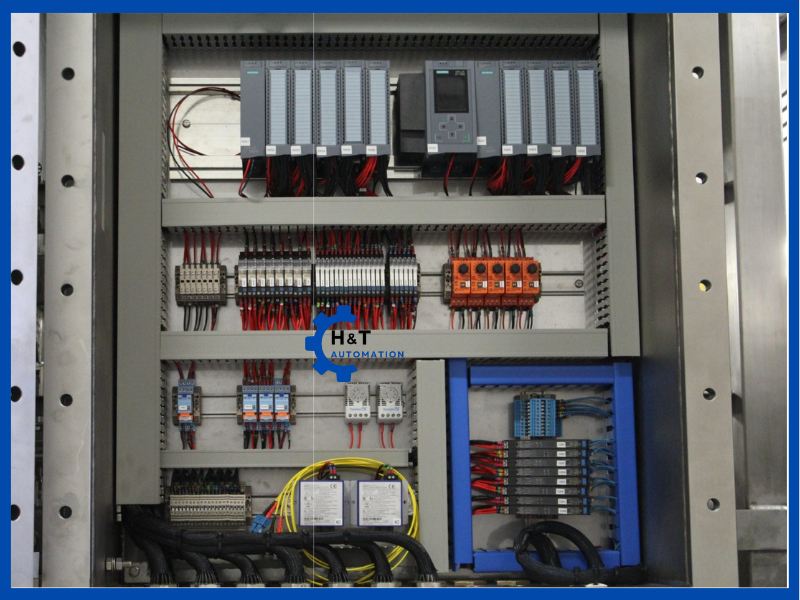

• Tủ điều khiển (Control Cabinet): Tủ điều khiển chứa bộ não điều khiển là PLC và các thiết bị truyền thông công nghiệp.

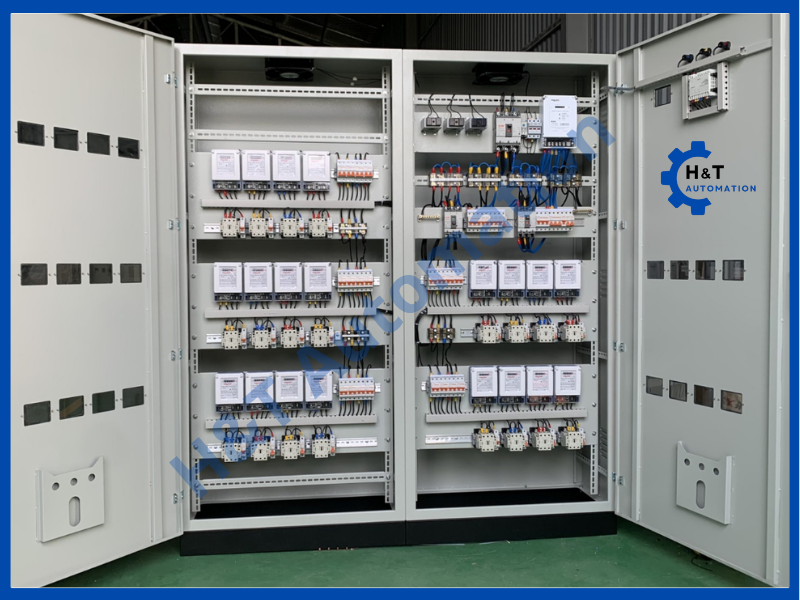

• Tủ điện công tơ: Tủ công tơ điện cung cấp giải pháp đo đếm, theo dõi điện năng tiêu thụ, là dòng tủ điện cần thiết cho bất kì công trình tiêu thụ điện nào.

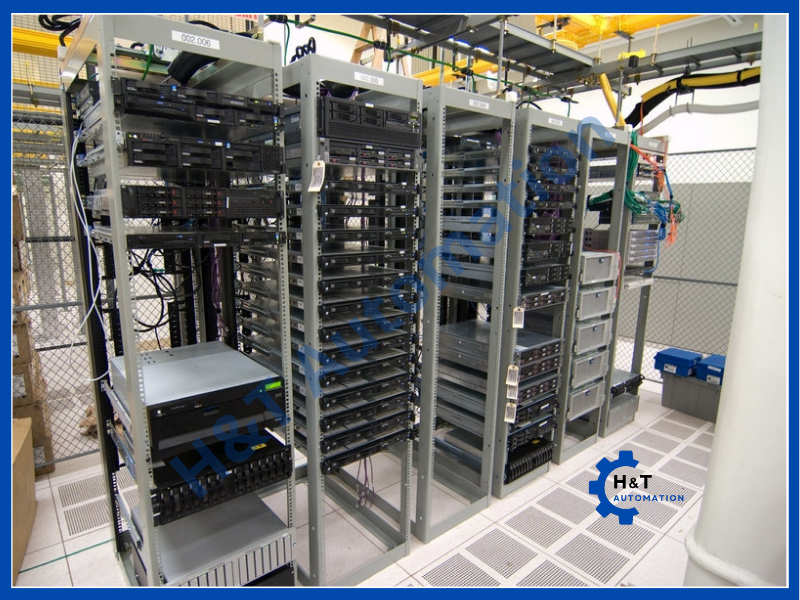

• Tủ mạng (Tủ Rack): Tủ mạng hay tủ Rack là loại tủ chuyên biệt trong lĩnh vực mạng viễn thông hoặc trong lĩnh vực tự động hóa, được sử dụng để lắp đặt và lưu trữ các thiết bị mạng và server như (Switch, Router…)

Tiêu Chuẩn Thiết Kế & Thi Công Tủ Điện Công Nghiệp

Việc tuân thủ tiêu chuẩn không chỉ là để nghiệm thu mà là để đảm bảo tủ điện không trở thành “quả bom nổ chậm”.

• IEC 61439: Tiêu chuẩn bắt buộc cho tủ điện hạ thế, thay thế cho IEC 60439. Nó yêu cầu xác nhận thiết kế bằng thử nghiệm (Type-tested).
• IEC 60204-1: Tiêu chuẩn về an toàn máy móc, phần thiết bị điện, tập trung vào cách đi dây và bảo vệ con người.
• IEC 60529 (IP Rating): Xác định khả năng chống bụi và nước. Ví dụ, tủ ngoài trời cần tối thiểu IP55, tủ trong nhà xưởng bụi mịn cần IP54.
• IEC 60445 (Màu dây): Quy chuẩn màu dây quốc tế (L1-Nâu/Đỏ, L2-Đen/Vàng, L3-Xám/Xanh dương, N-Xanh lam, PE-Xanh lá/Vàng).
• TCVN liên quan: TCVN 7447 về hệ thống lắp đặt điện hạ thế.
• SCCR & Short Circuit Rating: Khả năng chịu đựng dòng ngắn mạch của tủ điện. Nếu SCCR của tủ thấp hơn dòng ngắn mạch của nguồn cấp, tủ có thể bị phá hủy hoàn toàn khi xảy ra sự cố.
• EMC/EMI Compliance: Chống nhiễu điện từ. Rất quan trọng khi trong tủ có biến tần công suất lớn đặt cạnh PLC/Sensor độ nhạy cao.
• Arc Flash Safety: Thiết kế nhằm giảm thiểu rủi ro hồ quang điện khi vận hành, bảo vệ kỹ sư khỏi các vụ nổ nhiệt.
• Lockout Tagout (LOTO): Thiết kế tủ phải có cơ cấu khóa tay nắm aptomat để đảm bảo an toàn tuyệt đối khi bảo trì.

Vì sao nên chọn dịch vụ thi công tủ điện theo yêu cầu tại H&T Automation

• Tối ưu hóa 100% theo thực tế nhà máy: Thiết kế “may đo” chính xác theo công suất tải, sơ đồ nguyên lý của máy và không gian lắp đặt thực tế. Bạn được tự do lựa chọn hệ sinh thái thiết bị (Siemens, Mitsubishi, Delta…) để đồng bộ hoàn toàn với hạ tầng có sẵn.

• Đảm bảo an toàn tuyệt đối, chống cháy nổ: Tủ điện được tính toán chính xác khả năng chịu dòng ngắn mạch (SCCR) và mức độ tản nhiệt. Hệ thống tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như IEC 61439 (cho tủ hạ thế) và IEC 60529 (độ kín IP chống bụi, nước), loại bỏ rủi ro hồ quang điện.

• Chống nhiễu tín hiệu điều khiển (EMC/EMI): Khác với tủ lắp sẵn, tủ theo yêu cầu được kỹ sư tách biệt hoàn toàn giữa dây động lực (biến tần, contactor) và dây tín hiệu (PLC, cảm biến). Điều này giúp hệ thống vận hành chính xác, không bị xung nhiễu gây lỗi vặt.

• Sẵn sàng cho Smart Factory (Công nghiệp 4.0): Tủ điện được dự phòng sẵn không gian mở rộng module I/O và tích hợp các thiết bị truyền thông, bảo mật OT. Đây là nền tảng cốt lõi để kết nối dữ liệu, giám sát từ xa qua SCADA hoặc hệ thống Cloud IoT.

• Kiểm soát rủi ro bằng quy trình chuẩn nghiêm ngặt: Toàn bộ hệ thống phải trải qua quy trình kiểm tra nguội (Cold Check bằng Megger) và chạy thử không tải (IO Test, Functional Test) đạt tiêu chuẩn nghiệm thu FAT/SAT trước khi đóng điện, triệt tiêu nguy cơ sự cố khi vận hành thực tế.

Thi công tủ điện công nghiệp không chỉ dừng lại ở việc đấu nối các linh kiện điện, mà là quá trình hiện thực hóa các giải pháp điều khiển thông minh, an toàn và tối ưu năng lượng. Việc tuân thủ nghiêm ngặt các tiêu chuẩn thiết kế chính là chìa khóa để bảo vệ tài sản và duy trì mạch máu sản xuất thông suốt cho doanh nghiệp.

Tại H&T Automation, chúng tôi không chỉ cung cấp tủ điện; chúng tôi cung cấp sự an tâm tuyệt đối thông qua:

• Đội ngũ kỹ sư chuyên môn cao: Am hiểu sâu về hệ sinh thái Siemens, Mitsubishi, Delta… sẵn sàng giải quyết các bài toán lập trình PLC/SCADA phức tạp nhất.
• Quy trình chuẩn mực: Từ khâu tính toán, lựa chọn thiết bị cho đến việc nghiệm thu FAT/SAT tại hiện trường đều được thực hiện minh bạch và tỉ mỉ.
• Công nghệ tiên phong: Luôn cập nhật các giải pháp bảo mật OT và giám sát từ xa IoT, sẵn sàng cho lộ trình chuyển đổi Smart Factory của bạn.
