Tủ Điện Công Nghiệp: Cấu Tạo, Phân Loại & Tiêu Chuẩn Kỹ Thuật

Trong hạ tầng công nghiệp hiện đại, tủ điện công nghiệp không chỉ đơn thuần là nơi chứa đựng các thiết bị đóng cắt mà đã trở thành “trung tâm điều khiển thông minh” quyết định sự ổn định của toàn bộ dây chuyền sản xuất. Việc hiểu rõ cấu tạo, tiêu chuẩn và cách tích hợp hệ thống PLC-SCADA là điều kiện tiên quyết để kỹ sư vận hành tối ưu hóa hiệu suất và đảm bảo an toàn điện. Bài viết này H&T Automation sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật, giúp bạn nắm vững kiến thức về tủ điện công nghiệp trong kỷ nguyên 4.0.

Tủ Điện Công Nghiệp: Cấu Tạo, Phân Loại & Tiêu Chuẩn Kỹ Thuật

Tủ điện công nghiệp là một hệ thống bao gồm vỏ tủ, các thiết bị đóng cắt, thiết bị điều khiển ,hệ thống thanh cái (Busbar) và các phụ kiện được lắp ráp theo một sơ đồ điện cụ thể. Mục đích chính là phân phối điện năng, bảo vệ tải và thực hiện các logic điều khiển tự động hóa cho nhà máy, tòa nhà hoặc trạm biến áp.

Tủ Điện Công Nghiệp Là Gì?

Tủ điện công nghiệp là tổ hợp các thiết bị điện được chuẩn hóa trong một không gian bảo vệ (vỏ tủ) nhằm thực hiện chức năng cung cấp điện liên tục và điều khiển quy trình sản xuất. Khác với tủ điện dân dụng, tủ điện công nghiệp phải chịu được dòng ngắn mạch (Short-circuit) cực lớn, hoạt động trong môi trường nhiệt độ cao, độ ẩm và nhiễu điện từ (EMI) phức tạp.

Cấu Tạo Tủ Điện Công Nghiệp

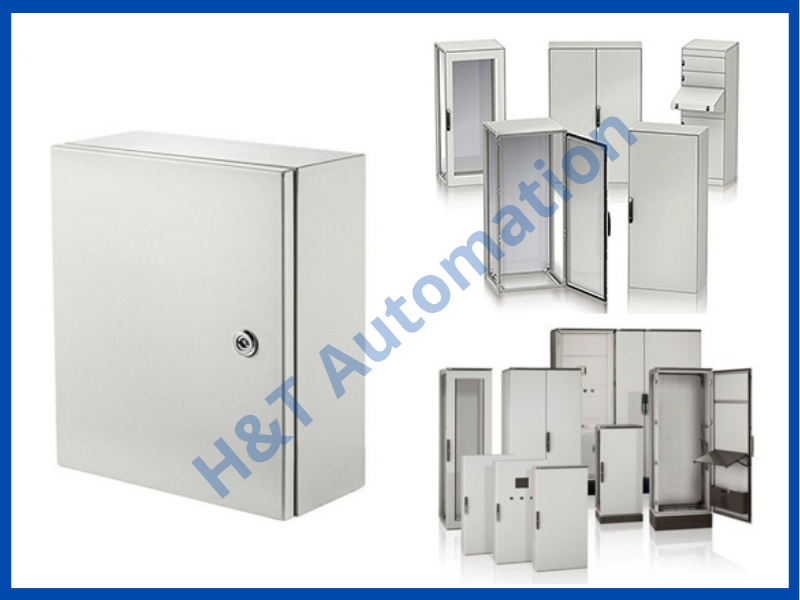

Vỏ tủ điện

Vỏ tủ là lớp bảo vệ đầu tiên chống lại các tác động cơ học và môi trường.

• Thép sơn tĩnh điện: Dùng trong nhà, phổ biến cho các tủ DB, MCC nhờ giá thành hợp lý và khả năng chống gỉ tốt.
• Inox 304/316: Bắt buộc cho các nhà máy thực phẩm, dược phẩm hoặc trạm điện ven biển để chống ăn mòn hóa học.
• Tiêu chuẩn IP/NEMA: IP54 là chuẩn thông dụng cho tủ điện trong nhà xưởng bụi, trong khi IP65/66 dành cho tủ điện ngoài trời hoặc khu vực vệ sinh bằng vòi xịt nước áp lực cao.

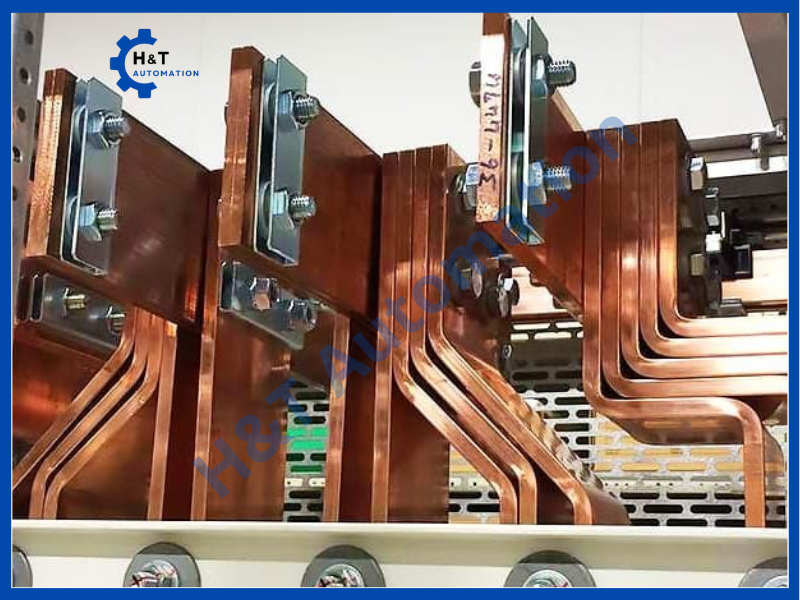

Hệ thống thanh cái nếu có (Busbar)

Hệ thống thanh cái đồng (Busbar) thay thế dây dẫn cho các dòng điện lớn (>100A). Busbar giúp giảm nhiệt độ làm việc của tủ, tăng tính thẩm mỹ và dễ dàng đấu nối mở rộng. Độ dày và chiều rộng busbar phải tính toán theo chuẩn DIN 43671 dựa trên dòng điện định mức.

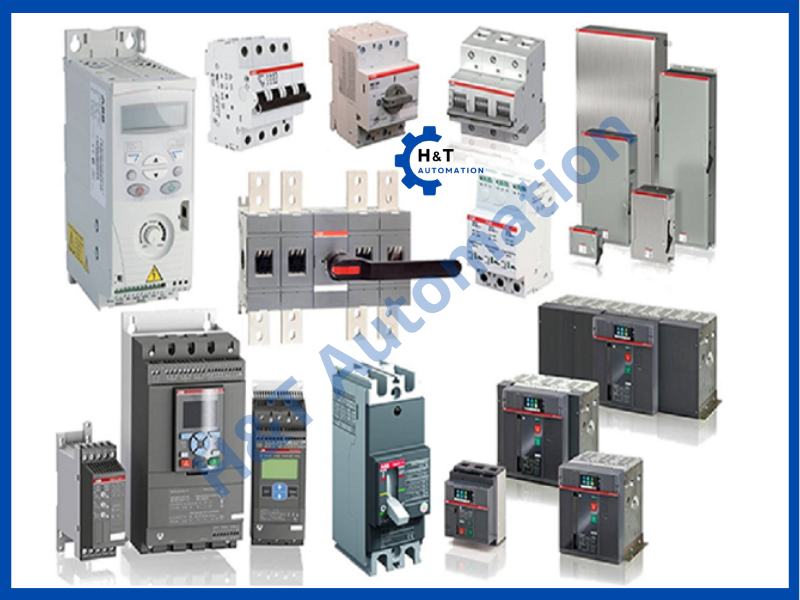

Thiết bị đóng cắt

Linh hồn bảo vệ điện lực của tủ điện.

• ACB (Air Circuit Breaker): Máy cắt không khí, dùng cho dòng định mức từ 630A đến 6300A tại tủ MSB.
• MCCB (Moulded Case Circuit Breaker): Aptomat khối, dùng bảo vệ quá tải và ngắn mạch cho các nhánh phân phối chính (16A – 1600A).
• MCB (Miniature Circuit Breaker): Aptomat tép, dùng cho các mạch nhánh công suất nhỏ hoặc mạch điều khiển.

Thiết bị điều khiển

• PLC: Bộ điều khiển logic khả trình (Siemens, Mitsubishi…).
• HMI: Màn hình cảm ứng hiển thị trạng thái và nhập liệu thông số.
• Relay: Rơ le trung gian cách ly tín hiệu giữa PLC và thiết bị chấp hành công suất lớn.
• Timer: Rơ le thời gian dùng cho các mạch logic đơn giản không cần PLC.

Thiết bị truyền động

• VFD/Inverter: Biến tần điều khiển tốc độ động cơ, tiết kiệm điện năng.
• Servo Drive: Điều khiển vị trí và tốc độ chính xác cực cao cho các cánh tay robot hoặc trục máy CNC.
• Soft Starter: Bộ khởi động mềm giảm dòng khởi động cho động cơ công suất lớn, tránh sụt áp lưới điện.

Hệ thống làm mát & chống nhiễu EMC

Các thiết bị như biến tần tỏa nhiệt rất lớn. Tủ điện cần quạt hút lọc bụi hoặc máy điều hòa tủ điện. Đồng thời, việc sử dụng cáp bọc kim (Shielded cable) và lắp đặt lọc nhiễu (EMC Filter) là bắt buộc để PLC không bị “treo” do nhiễu tần số cao từ biến tần.

Hệ thống tiếp địa và bảo vệ an toàn

Mọi cánh cửa tủ và tấm panel thiết bị phải được nối đất (Grounding) bằng dây đồng bện. Hệ thống tiếp địa phải đạt điện trở < 4 Ohm để bảo vệ con người khỏi điện giật và triệt tiêu nhiễu tín hiệu Analog 4-20mA.

Các Loại Tủ Điện Công Nghiệp Phổ Biến

Tủ MSB (Main Distribution Board)

Tủ điện phân phối tổng, lắp ngay sau trạm biến áp. Chứa ACB tổng và các MCCB nhánh. Đây là “đầu não” cung cấp điện cho toàn bộ nhà máy.

Tủ MDB (Main Distribution Board)

Tủ phân phối trung gian, nhận điện từ MSB để cấp cho các khu vực hoặc các xưởng sản xuất nhỏ hơn.

Tủ DB (Distribution Board)

Tủ phân phối cuối, cấp điện trực tiếp cho các phụ tải nhỏ như hệ thống chiếu sáng, ổ cắm hoặc máy móc nhỏ.

Tủ MCC (Motor Control Center)

Tủ điều khiển động cơ tập trung. Thường chứa Contactor, rơ le nhiệt, biến tần hoặc khởi động mềm. Dùng trong các nhà máy có hàng trăm động cơ chạy đồng thời.

Tủ ATS (Automatic Transfer Switch)

Tủ chuyển mạch tự động giữa nguồn điện lưới và máy phát điện dự phòng khi xảy ra sự cố mất điện.

Tủ tụ bù (Capacitor Bank)

Cải thiện hệ số công suất Cos Phi, giúp doanh nghiệp tránh bị phạt tiền công suất phản kháng từ ngành điện và giảm tổn thất trên đường dây.

Tủ PLC điều khiển tự động

Tủ chuyên dụng chứa PLC và các Module I/O để thực hiện các bài toán tự động hóa như dây chuyền đóng gói, hệ thống băng tải.

Tủ SCADA giám sát

Tích hợp máy tính công nghiệp (IPC) hoặc các gateway truyền thông để thu thập dữ liệu từ toàn bộ các tủ điện khác trong nhà máy về phòng điều khiển trung tâm.

Tủ VFD điều khiển động cơ

Tập trung các bộ biến tần công suất lớn, thường đi kèm với hệ thống tản nhiệt cưỡng bức và cuộn kháng (Reactor) để bảo vệ động cơ đi dây xa.

Quy Trình Thiết Kế Tủ Điện Công Nghiệp Chuyên Nghiệp

Một quy trình thiết kế chuẩn giúp giảm thiểu sai sót hiện trường và tiết kiệm vật tư.

Bước 1: Khảo sát tải và yêu cầu vận hành

Khảo sát loại tải, đặc tính của tải, khoảng cách đi dây và môi trường lắp đặt.

Bước 2: Tính toán dòng điện của tải

Tính toán dòng điện định mức, dòng khởi động dựa trên các đặc tính của tải để chọn dây dẫn và khí cụ điện.

Bước 3: Tính toán lựa chọn khí cụ điện

Dựa trên dòng điện định mức, dòng cắt ngắn mạch, dòng khởi động và đặc tính hoạt động của tải ta chọn được các khí cụ điện cho tải như MCB, Contactor, Rơ-le nhiệt…

Bước 4: Tính toán lựa chọn dây dẫn

Dựa trên dòng điện định mức, dòng khởi động và đặc tính hoạt động của tải ta chọn được tiết diện dây dẫn, chọn tiết diện dây dẫn theo bảng catalog của hãng sản xuất.

Bước 5: Tính toán sụt áp

Sụt áp cho phép thông thường ≤ 5% so với điện áp danh định, dây dẫn càng dài sụt áp càng lớn, nếu tính ra sụt áp ≥ 5% so với điện áp danh định thì ta tiến hành tăng tiết diện dây dẫn.

Bước 6: Thiết kế layout tủ

Sắp xếp thiết bị trên Panel đảm bảo khoảng cách tỏa nhiệt và lối đi dây gọn gàng. Tách nhóm các thiết bị động lực và các thiết bị điều khiển, thiết kế tản nhiệt cho tủ điện đảm bảo tủ điện thông thoáng không bị nóng khi hoạt động thời gian dài.

Bước 7: Thiết kế sơ đồ nguyên lý

• Single Line Diagram: Sơ đồ đơn tuyến thể hiện luồng năng lượng chính.
• Wiring Diagram: Sơ đồ đấu nối chi tiết từng chân của PLC, biến tần, nút nhấn.
• IO List: Danh mục địa chỉ I/O của PLC, đây là tài liệu căn bản để lập trình viên viết code logic.
• Terminal List: Danh sách đánh số Terminal chi tiết

Tiêu Chuẩn IEC & TCVN Trong Thiết Kế Tủ Điện

IEC 61439

Đây là tiêu chuẩn quốc tế bắt buộc cho tủ điện hạ thế. Nó chia tủ điện thành các “Form” (từ Form 1 đến Form 4) dựa trên mức độ ngăn cách giữa thanh cái, thiết bị và đầu nối dây để tăng tính an toàn khi vận hành.

IEC 60204

Tiêu chuẩn về an toàn máy móc, tập trung vào việc bố trí nút nhấn dừng khẩn cấp (Emergency Stop), màu sắc dây dẫn và bảo vệ chống điện giật.

IEC 60947

Tiêu chuẩn cho các thiết bị đóng cắt và điều khiển hạ thế như Contactor, MCCB.

IEC 60529 (IP Protection)

Định nghĩa cấp độ bảo vệ vỏ tủ. Ví dụ: IP54 (Chống bụi xâm nhập và nước xịt từ mọi hướng).

Tiêu chuẩn chống nhiễu EMC

Quy định về việc phân tách máng điện lực và máng điện điều khiển. Quy tắc vàng: Dây tín hiệu Analog phải đặt cách xa dây động lực biến tần ít nhất 10cm và đi vuông góc nếu phải giao nhau.

Arc Flash Safety

Thiết kế tủ hạn chế rủi ro hồ quang điện gây nổ khi kỹ sư thao tác dưới điện áp. Sử dụng các vách ngăn Form 3b hoặc 4b là một giải pháp hữu hiệu.

Lockout/Tagout (LOTO)

Thiết kế tay nắm tủ có lỗ khóa Padlock để đảm bảo khi bảo trì, Aptomat được khóa ở trạng thái OFF, ngăn chặn việc người khác vô tình đóng điện.

Troubleshooting Tủ Điện Công Nghiệp

MCCB thường xuyên trip

• Nguyên nhân: Quá tải tải thực tế, lỏng đầu cos gây phát nhiệt, hoặc cài đặt trị số bảo vệ (Ir) quá thấp.
• Xử lý: Dùng ampe kìm đo dòng thực tế, siết lại toàn bộ ốc vít đầu cos.

PLC mất truyền thông

• Nguyên nhân: Đứt cáp mạng, nhiễu từ biến tần xung quanh, hoặc trùng địa chỉ IP.
• Xử lý: Kiểm tra ping địa chỉ IP, kiểm tra đèn báo trạng thái Link/Activity trên port PLC.

Biến tần báo lỗi

• Lỗi Overcurrent (OC): Thường do động cơ bị kẹt hoặc thời gian tăng tốc quá ngắn.
• Lỗi Overvoltage (OV): Do tải có quán tính lớn trả năng lượng về biến tần, cần lắp thêm điện trở xả (Braking Resistor).

Nhiễu tín hiệu analog

• Hiện tượng: Giá trị cảm biến trên HMI nhảy loạn xạ.
• Xử lý: Kiểm tra việc nối giáp cáp (Shielding) về đất tại một điểm duy nhất bên trong tủ.

Quá nhiệt trong tủ điện

• Xử lý: Kiểm tra tấm lọc bụi của quạt hút. Nếu môi trường quá nóng, phải nâng cấp lên máy điều hòa tủ điện chuyên dụng.

Mất pha và lệch pha

Dùng đồng hồ VOM đo tại đầu vào tủ. Nếu lệch pha quá 5%, rơ le bảo vệ sẽ ngắt tín hiệu điều khiển để bảo vệ động cơ.

HMI không kết nối PLC

Kiểm tra cáp kết nối (RS232/485/Ethernet). Đảm bảo giao thức (Baudrate, Station ID) trên cả hai thiết bị phải khớp nhau hoàn toàn.

Checklist xử lý sự cố nhanh

1. Kiểm tra nguồn tổng (Đèn báo pha).
2. Kiểm tra trạng thái PLC (Đèn Run/Stop/Error).
3. Kiểm tra rơ le nhiệt/Aptomat nhánh.
4. Xem mã lỗi trên màn hình HMI hoặc biến tần.

Bảo trì tủ điện

Việc chuyển dịch từ bảo trì khắc phục (đợi hỏng mới sửa) sang bảo trì dự báo là yếu tố sống còn để đảm bảo chỉ số OEE (Hiệu suất thiết bị tổng thể) cho nhà máy.

• Bảo trì phòng ngừa (Preventive Maintenance): Thực hiện định kỳ 6 tháng/lần. Quy trình tập trung vào vệ sinh công nghiệp bằng máy hút bụi chuyên dụng (tránh dùng máy thổi để bụi không lọt vào khe linh kiện), kiểm tra trực quan các dấu hiệu rơ lỏng đầu nối và tình trạng hoạt động của hệ thống làm mát.
• Bảo trì dự báo (Predictive Maintenance): Ứng dụng các cảm biến IoT và AI để phân tích dữ liệu dòng điện, độ rung động cơ và nhiệt độ thanh cái theo thời gian thực. Hệ thống sẽ tự động đưa ra cảnh báo sớm trước khi linh kiện đạt ngưỡng hư hỏng vật lý, giúp doanh nghiệp chủ động kế hoạch dừng máy.
• Kiểm tra bằng hình ảnh nhiệt (Thermal Imaging): Sử dụng camera nhiệt chuyên dụng để quét toàn bộ các điểm tiếp xúc, đầu cốt và mối nối busbar trong trạng thái tủ đang mang tải 100%. Các “điểm nóng” (hotspots) bất thường là dấu hiệu của oxy hóa hoặc siết lỏng, giúp ngăn chặn cháy nổ kịp thời.
• Kiểm tra và siết lực (Torque Re-tightening): Sử dụng cờ lê lực (Torque Wrench) để kiểm tra lại các bulong thanh cái và đầu cực MCCB. Việc siết phải tuân thủ đúng trị số $Nm$ theo tài liệu kỹ thuật của hãng; siết quá lỏng gây hồ quang, siết quá chặt gây biến dạng vật liệu và phá hỏng cấu trúc tiếp điểm.
• Quản lý chương trình PLC/HMI (Backup Strategy): Thiết lập quy trình lưu trữ bản sao chương trình (source code) mới nhất sau mỗi lần thay đổi logic trên hệ thống Cloud và thiết bị lưu trữ ngoại vi. Điều này đảm bảo khi phần cứng gặp sự cố, kỹ sư chỉ mất tối đa 30 phút để nạp lại chương trình vào thiết bị mới.
• Giám sát thanh cái định kỳ: Quan sát màu sắc của thanh đồng và các miếng chỉ thị nhiệt bọc ngoài. Hiện tượng đổi màu xanh/đen hoặc biến dạng lớp co nhiệt là bằng chứng cho việc tủ điện từng hoạt động quá tải hoặc gặp sự cố ngắn mạch tức thời.
• Giám sát năng lượng qua SCADA: Phân tích biểu đồ phụ tải và hệ số $cos\phi$ để phát hiện các nhóm thiết bị tiêu thụ điện bất thường hoặc hệ thống tụ bù hoạt động kém hiệu quả, từ đó tối ưu hóa chi phí điện năng vận hành.

Bảo mật trong Hệ Thống Tủ Điện & SCADA

Kỷ nguyên kết nối vạn vật công nghiệp (IIoT) mang đến rủi ro tấn công mạng lớp vật lý, có thể gây tê liệt toàn bộ dây chuyền sản xuất chỉ thông qua một cổng mạng PLC không được bảo vệ.

• Rủi ro an ninh lớp OT (Operational Technology): Khác với CNTT thông thường, tin tặc có thể can thiệp trực tiếp vào logic điều khiển của PLC để thay đổi quy trình vận hành (ví dụ: ngắt hệ thống làm mát hoặc ép động cơ chạy quá tốc độ), gây hư hỏng thiết bị và mất an toàn lao động.
• Phân đoạn mạng (Network Segmentation): Triển khai kỹ thuật chia nhỏ mạng nội bộ thông qua VLAN (Virtual LAN). Quy tắc bắt buộc là tách biệt mạng văn phòng (IT) và mạng điều khiển (OT). Tuyệt đối không cho phép truy cập trực tiếp từ máy tính văn phòng vào địa chỉ IP của PLC mà không qua bộ lọc an ninh.
• Tường lửa công nghiệp (Industrial Firewall): Sử dụng các thiết bị bảo mật chuyên dụng (ví dụ: Siemens SCALANCE hoặc Cisco ISA) có khả năng hiểu các giao thức công nghiệp như Modbus, Profinet. Thiết bị này sẽ ngăn chặn các tập lệnh lạ hoặc các yêu cầu kết nối không xác định xâm nhập vào tầng điều khiển.
• Truy cập từ xa bảo mật (Secure Remote Access): Khi kỹ sư cần can thiệp kỹ thuật từ xa, phải sử dụng các giải pháp VPN công nghiệp (như Tosibox hoặc Ewon) với xác thực hai yếu tố (2FA). Tránh tuyệt đối việc mở port trực tiếp trên router modem nhà mạng.
• Chiến lược phục hồi sau thảm họa (Disaster Recovery): Xây dựng kịch bản ứng phó cho các máy chủ SCADA và Database. Đảm bảo các dữ liệu vận hành được lưu trữ độc lập để có thể khôi phục hệ thống về trạng thái an toàn gần nhất trong trường hợp bị tấn công bởi mã độc tống tiền (Ransomware).

Checklist Kỹ Thuật Khi Chọn Đơn Vị Thi Công Tủ Điện

1. Năng lực thiết kế: Có sử dụng phần mềm EPLAN/AutoCAD Electrical không?
2. Hồ sơ kỹ thuật: Có cung cấp đầy đủ bản vẽ hoàn công, IO List, sơ đồ đấu nối và tài liệu hướng dẫn không?
3. Tiêu chuẩn thi công: Đấu nối có thẩm mỹ, mã dây rõ ràng, sử dụng linh kiện chính hãng không?
4. Kinh nghiệm commissioning: Kỹ sư có khả năng lập trình PLC/HMI và xử lý lỗi tại hiện trường không?
5. Hỗ trợ bảo trì sau triển khai: Cam kết thời gian phản hồi khi có sự cố.

FAQ Kỹ Thuật Chuyên Sâu

Tủ điện công nghiệp nên dùng PLC hay relay?

Nếu hệ thống có > 5 rơ le thời gian hoặc cần thay đổi logic linh hoạt, nên dùng PLC để tiết kiệm không gian và dễ mở rộng.

Khi nào cần dùng VFD?

Khi cần thay đổi tốc độ động cơ để điều khiển lưu lượng/áp suất hoặc khi cần khởi động êm để bảo vệ cơ khí.

IP54 và IP65 khác nhau thế nào?

IP54 chống bụi và tia nước nhỏ. IP65 chống bụi hoàn toàn và tia nước áp lực mạnh. Tủ ngoài trời nên chọn IP65.

Có cần quạt hay điều hòa cho tủ điện?

Nếu tủ chứa nhiều biến tần hoặc đặt trong nhà xưởng nóng > 40 độ C, bắt buộc dùng điều hòa để bảo vệ linh kiện điện tử.

Tại sao PLC bị nhiễu?

Thường do dây tín hiệu đi chung máng dây lực biến tần hoặc tiếp địa không tốt.

Nên dùng Profinet thay Modbus?

Nên dùng Profinet cho các hệ thống yêu cầu tốc độ nhanh và tính năng chẩn đoán lỗi chi tiết đến từng thiết bị.

Khi nào cần SCADA?

Khi nhà máy có nhiều tủ điện phân tán và cần thu thập dữ liệu tập trung để quản lý sản xuất và lưu trữ lịch sử lỗi.

Bao lâu cần bảo trì tủ điện?

Tối thiểu 1 năm 2 lần cho vệ sinh và 1 năm 1 lần cho việc siết lực đầu cos.

Tủ điện đạt IEC 61439 cần gì?

Cần hồ sơ xác nhận thiết kế (Design verification) bằng thử nghiệm hoặc so sánh với các thiết kế chuẩn của hãng.

Tủ điện công nghiệp không chỉ là “trạm trung chuyển” năng lượng mà còn là bộ não đảm bảo sự vận hành chính xác của mọi dây chuyền sản xuất. Việc đầu tư vào một quy trình thi công bài bản — từ khâu thiết kế chuyên sâu trên EPLAN, tuân thủ nghiêm ngặt tiêu chuẩn IEC 61439, cho đến áp dụng các giải pháp bảo trì dự báo (Predictive Maintenance) — chính là bước đi chiến lược giúp doanh nghiệp tối ưu hóa chi phí vận hành và loại bỏ rủi ro dừng máy đột ngột.
